Принцип действия АВУ основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал и преобразовании его в цифровой вид с помощью аналого-цифрового преобразователя (АЦП). Преобразованный сигнал обрабатывается компьютерным терминалом (далее - терминал) и значение массы груза индицируется на цифровом дисплее терминала.

АВУ выполнены на единой конструктивной основе и состоят из грузоприемного устройства (ГПУ), платформа которого выполнена в виде транспортёра с электроприводом и терминала, закрепленного на стойке или на корпусе АВУ.

АВУ изготавливаются классов точности XIII(1) и Y(a) по ГОСТ Р 54796-2011

АВУ класса Y(a) укомплектованы встроенным принтером с аппликатором (марки-ратора) для нанесения этикеток (наклеек со значением масс упаковок и их стоимости).

АВУ используются в составе автоматических фасовочных линий вместе с оборудованием для вакуумной, стретч- и термоусадочной упаковки.

АВУ имеют следующие устройства и функции в соответствии с ГОСТ Р 54796-2011:

• - полуавтоматическое устройство установки нуля (3.2.10.10);

• - автоматическое устройство установки нуля (3.2.10.11);

• - устройство первоначальной установки нуля (3.2.10.12);

• - устройство слежения за нулем (3.2.10.13);

• - полуавтоматическое устройство взвешивания (выборки) тары (3.2.10.16);

• - устройство предварительного задания (выборки) массы тары (3.2.10.17);

• - запоминающие устройства для хранения параметров юстировки и настройки;

• -  интерфейсы для подключения оборудования (клавиатура, компьютер) для настройки, регулировки систем.

Для передачи данных используются интерфейсы RS 232/485, Ethernet, USB.

АВУ выпускаются в 4 модификациях; ЦЕТЖ-2402-ЧВ-6; ЦЕТЖ-2402-ЧВ-30; ЦЕТЖ-2402-ЧВ-60,  ЦЕТЖ-2402-ЧВПА-6, которые отличаются максимальными

нагрузками, габаритами, и в двух исполнениях - ЦЕТЖ-2402-ЧВ и ЦЕТЖ-2402-ЧВПА.

АВУ оборудованы сенсорным графическим дисплеем с контрастной индикацией, обеспечивающим простоту управления.

В состав АВУ входят:

• - датчики весоизмерительные тензорезисторные Bend Beam, модификаций L6Q, производства «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», КНР, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 55198-19;

• - блок обработки информации, модификация МТДЛ-БИ156, производства ООО «Центр НИОКР»).

На корпусе АВУ прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

• - наименование или товарный знак предприятия-изготовителя;

• - условное обозначение устройства;

• - заводской номер весов по системе нумерации предприятия-изготовителя (формат -цифровой, способ нанесения - типографский);

• - класс точности по ГОСТ Р 54796-2011;

• - значение максимальной нагрузки (Max ...);

• - значение минимальной нагрузки (Min ..);

• - значение поверочного деления (e = .) и действительной цены деления (d);

• - знак утверждения типа средства измерений;

• - диапазон рабочих температур;

• - параметры электрического питания;

• - год изготовления.

АВУ при заказе имеют обозначения вида:

ЦЕТЖ-2402-ЧВ[Х]-[М],

где         ЦЕТЖ-2402-ЧВ - обозначение типа;

[Х] - ПА или отсутствует;

[М] - значение максимальной нагрузки (Max), кг: 6; 30; 60.

Общий вид АВУ представлен на рисунке 1. Схема пломбировки от несанкционированного доступа и мест нанесения знака поверки представлены на рисунке 2.

исполнение ЦЕТЖ - 2402 - ЧВ

исполнение ЦЕТЖ - 2402 - ЧВПА

Места

пломбировки

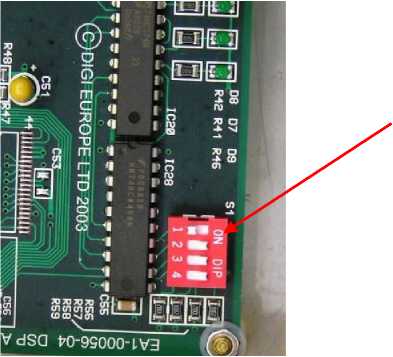

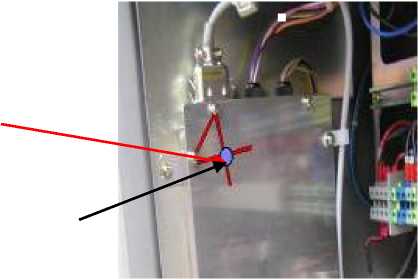

Рисунок 2 - Схема пломбировки корпуса терминалов от несанкционированного доступа и мест нанесения знака поверки

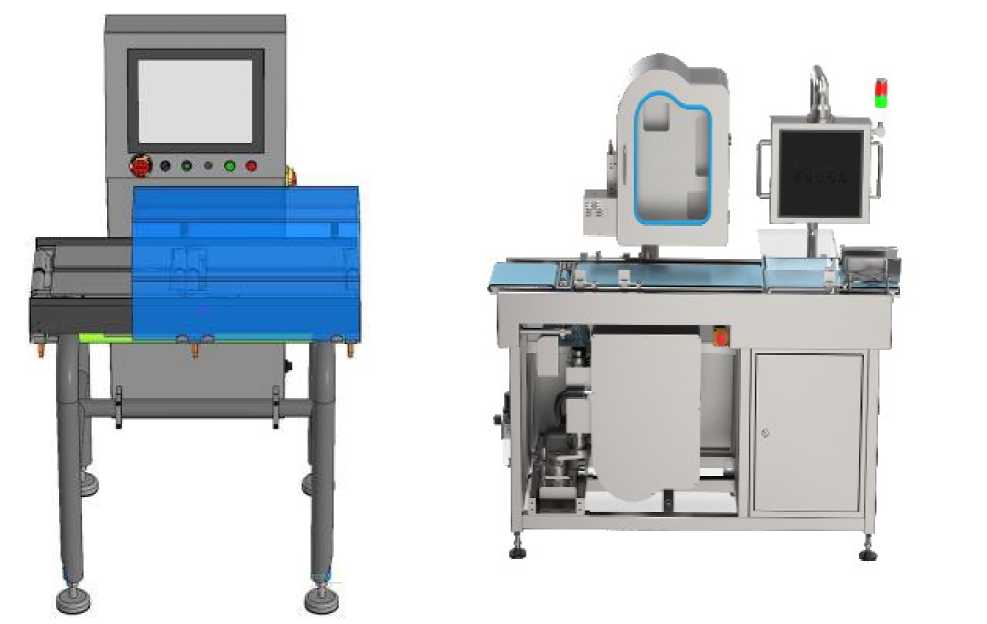

Рисунок 1 - Общий вид АВУ

Место нанесения знака поверки

Таблица 9 -

Класс точности по ГОСТ Р 54796-2011 .................

Значения Max, Min, е, d, числа поверочных делений от модификации АВУ приведены в таблице 2.
