Номер по Госреестру СИ: 95058-25
95058-25 Масс-спектрометр изотопный
(ZMS DF-TIMS-01)
Назначение средства измерений:
Масс-спектрометр изотопный ZMS DF-TIMS-01 (далее - масс-спектрометр) предназначен для измерений отношения изотопов чистых химических элементов или смеси химических элементов.
Внешний вид.
Масс-спектрометр изотопный

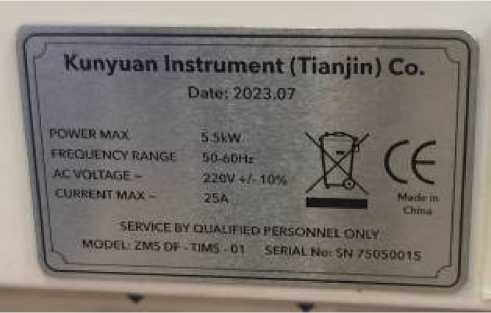

Рисунок № 1
Общие сведения
Дата публикации - 02.04.2025
Срок свидетельства -
Номер записи - 196810
ID в реестре СИ - 1424612
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Kunyuan Instrument (Tianjin) Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
