Номер по Госреестру СИ: 95055-25
95055-25 Системы измерительные
(УПОР-1)
Назначение средства измерений:
Системы измерительные УПОР-1 (далее - системы) предназначены для измерений силы сжатия и линейных перемещений.
Внешний вид.
Системы измерительные
Рисунок № 1
Общие сведения
Дата публикации - 02.04.2025
Срок свидетельства - 28.03.2030
Номер записи - 196807
ID в реестре СИ - 1424609
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УПОР-1, Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Грин-Тех" (ООО "Грин-Тех")
Страна - РОССИЯ
Населенный пункт - г. Ижевск
Уведомление о начале осуществления предпринимательской деятельности -
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 5
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№630 от 2025.03.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Системы измерительные (УПОР-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Грин-Тех" (ООО "Грин-Тех")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95055-25 28.03.2030 |
Системы измерительные, УПОР-1 Общество с ограниченной ответственностью "Грин-Тех" (ООО "Грин-Тех") (РОССИЯ г. Ижевск) |
ОТ МП |
1 год |
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Кто поверяет Системы измерительные (УПОР-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ДОРОЖНЫЙ ЭКСПЕРТНЫЙ ЦЕНТР"(ООО "ДЭЦ") | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Системы измерительные (УПОР-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) систем является встроенным. ПО управляет работой систем в целом.
Всё встроенное ПО является метрологически значимым.
Идентификационные данные метрологически значимого ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
УПОР-1 |
|
Номер версии (идентификационный номер) ПО |
1.23.1s |
|
Цифровой идентификатор ПО |
36b027d9681faefbeed90e59520027ac |
|
Алгоритм вычисления контрольной суммы |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на наклейку, расположенную на крышке кейса контроллера штампового опыта
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа ГРН.421457.001РЭ «Система измерительная УПОР-1. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм;
ТУ 26.51.62-001-13051915-2021 Система измерительная УПОР-1. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Грин-Тех» (ООО «Грин-Тех»)
ИНН 1831208930
Юридический адрес: 426011, г. Ижевск, ул. Холмогорова, д. 20, помещ. 5
Телефон: +7 (906) 816-66-97
E-mail: info@grin-geo.ru
Web-сайт: www.grin-tech.ru
Изготовитель
Общество с ограниченной ответственностью «Грин-Тех» (ООО «Грин-Тех»)ИНН 1831208930
Адрес: 426011, г. Ижевск, ул. Холмогорова, д. 20, помещ. 5
Телефон: +7 (906) 816-66-97
E-mail: info@grin-geo.ru
Web-сайт: www.grin-tech.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон (факс): (8412) 49-82-65
Е-mail: info@penzacsm.ru
Web-сайт: www.penzacsm.ru
Правообладатель
Общество с ограниченной ответственностью «Грин-Тех» (ООО «Грин-Тех»)ИНН 1831208930
Юридический адрес: 426011, г. Ижевск, ул. Холмогорова, д. 20, помещ. 5
Телефон: +7 (906) 816-66-97
E-mail: info@grin-geo.ru
Web-сайт: www.grin-tech.ru
Системы применяются для определения характеристик прочности и деформируемости немерзлых грунтов (песчаных и глинистых слоев дорожных одежд из несвязных материалов) методом штамповых испытаний в составе установки для определения деформационных свойств «УПОР-1».
Системы конструктивно состоят из контроллера штампового опыта, выполненного в пластмассовом ударопрочном кейсе, и подключаемых к нему соединительными кабелями выносных датчиков линейных перемещений и силы.
Принцип действия систем основан на преобразовании датчиками измеряемых физических величин в электрические сигналы, с последующей их обработкой и выводом измеренных значений на цифровой дисплей контроллера штампового опыта.

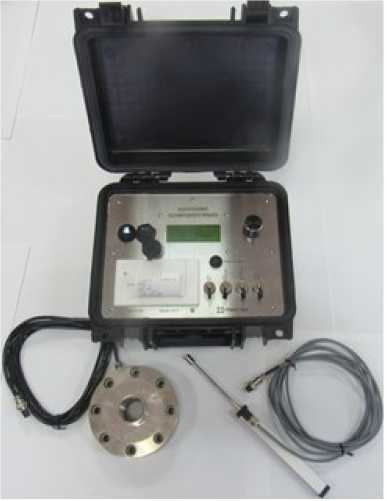

Фотография общего вида систем представлена на рисунке 1.
Рисунок 1 - Общий вид
Место нанесения знака утверждения типа
Место нанесения заводского номера
Рисунок 2 - Места нанесения знака утверждения типа и заводского номера
Места нанесения знака утверждения типа и заводского номера приведены на рисунке 2.
Пломбирование систем от несанкционированного доступа не предусмотрено.
Знак поверки непосредственно на системы не наносится.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на наклейку, расположенную на крышке кейса контроллера штампового опыта.
Комплектность приведена в таблице 4.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Контроллер штампового опыта |
ГРН.421457.001 |
1 шт. |
|
Датчик линейных перемещений |
- |
1 шт. |
|
Датчик силы |
- |
1 шт. |
|
Система измерительная УПОР-1. Руководство по эксплуатации |
ГРН.421457.001РЭ |
1 экз. |
|
Система измерительная УПОР-1. Паспорт |
ГРН.421457.001ПС |
1 экз. |
представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы сжатия, кН |
от 0,5 до 80 |
|
Диапазон измерений линейного перемещения, мм |
от 30 до 70 |
|
Пределы допускаемой основной приведённой погрешности измерений силы сжатия, % |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений линейного перемещения, мм |
±0,1 |
|
Пределы допускаемой дополнительной приведённой погрешности измерений силы сжатия, вызванной отклонением температуры окружающего воздуха от нормальной на каждый 1 °С, % |
±0,01 |
|
Примечания:
| |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний линейного перемещения, мм |
от 0 до 100 |
|
Нормальные условия:
|
от +15 до +25 до 80 от 84 до 106 (от 630 до 795) |
|
Рабочие условия эксплуатации:
|
от +5 до +35 до 80 от 84 до 106,7 (от 630 до 800) |
|
Масса, кг, не более |
10 |
|
Габаритные размеры кейса (длинахширинахвысота), мм, не более |
243x268x174 |
