Номер по Госреестру СИ: 95052-25
95052-25 Трансформаторы тока
(ТВДМ-35)
Назначение средства измерений:
Трансформаторы тока ТВДМ-35 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 02.04.2025
Срок свидетельства -
Номер записи - 196804
ID в реестре СИ - 1424606
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТВДМ-35,
Производитель
Изготовитель - РСФСР Средне-Уральский совнархоз СЗТТ
Страна - РОССИЯ
Населенный пункт - г. Свердловск (изготовлены в 1975 г.)
Уведомление о начале осуществления предпринимательской деятельности -
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Статистика
Кол-во поверок - 30
Выдано извещений - 0
Кол-во периодических поверок - 30
Кол-во средств измерений - 30
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№630 от 2025.03.28 Об утверждении типов средств измерений
Наличие аналогов СИ: Трансформаторы тока (ТВДМ-35)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Трансформаторы тока (ТВДМ-35)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 30 | 0 | 30 | 0 | 30 | 0 | 30 |
Стоимость поверки Трансформаторы тока (ТВДМ-35)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в техническом описании и инструкции по эксплуатации трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрическоготока».
ПравообладательРСФСР Средне-Уральский совнархоз СЗТТ
Юридический адрес: г. Свердловск
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Ивановской области» (ФБУ «Ивановский ЦСМ»)Адрес: 153000, г. Иваново, ул. Почтовая, д. 31/42
Телефон: +7 (4932) 32-84-85
Факс: +7 (4932) 41-60-79
E-mail: post@ivcsm.ru
Трансформаторы тока представляют собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТВДМ-35 зав. № 7014, № 6974, № 7042, № 16923, № 10543, № 7113, № 7141, № 7015, № 11693, № 4082, № 3432, № 4021, № 13998, № 13322, № 13323, № 6988, № 11255, № 7126, № 13324, № 13964, № 13981, № 13997, № 13988, № 13382, № 13373, № 13228, № 13955, № 8877, № 3429, № 3460.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен методом шелкографии на маркировочной табличке в виде цифро-буквенного обозначения.

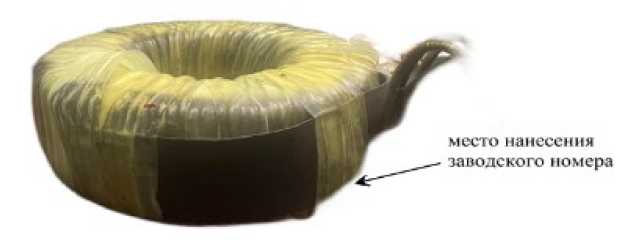

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - общий вид трансформатора тока ТВДМ-35
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Обозначение отпаек |
АБ |
АВ |
АГ |
АД |
|
Номинальный первичный ток 11ном, А |
200 |
300 |
400 |
600 |
|
Номинальный вторичный ток Ьном, А |
5 |
5 |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
3 |
1 |
0,5 |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
10 |
10 |
10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Климатическое исполнение по ГОСТ 15150-69 |
У |
|
Категория размещения по ГОСТ 15150-69 |
1 |
|
Габаритные размеры: - высота Hmax, мм, не более |
160 |
|
- внешний диаметр Dmax, мм, не более |
310 |
|
- внутренний диаметр dmin, мм, не менее |
160 |
|
Масса, кг, не более |
16 |
