Сведения о средстве измерений: 95004-25 Дозатор весовой автоматический дискретного действия

Номер по Госреестру СИ: 95004-25
95004-25 Дозатор весовой автоматический дискретного действия
(PR9V3)

Назначение средства измерений:
Дозатор весовой автоматический дискретного действия PR9V3 (далее - дозатор) предназначен для автоматического дозирования жидких продуктов.

сертификация программного обеспечения
Внешний вид. Дозатор весовой автоматический дискретного действия, http://oei-analitika.ru рисунок № 1
Внешний вид.
Дозатор весовой автоматический дискретного действия
Рисунок № 1
Внешний вид. Дозатор весовой автоматический дискретного действия, http://oei-analitika.ru рисунок № 2
Внешний вид.
Дозатор весовой автоматический дискретного действия
Рисунок № 2
Внешний вид. Дозатор весовой автоматический дискретного действия, http://oei-analitika.ru рисунок № 3
Внешний вид.
Дозатор весовой автоматический дискретного действия
Рисунок № 3

Общие сведения

Дата публикации - 29.03.2025
Срок свидетельства -
Номер записи - 196793
ID в реестре СИ - 1424457
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

PR9V3,

Производитель

Изготовитель - "PACK´Realisations"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№614 от 2025.03.27 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Дозатор весовой автоматический дискретного действия (PR9V3)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "PACK´Realisations"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95004-25

Дозатор весовой автоматический дискретного действия, PR9V3
"PACK´Realisations" (ФРАНЦИЯ )
ОТ
МП
1 год

Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.

Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Кто поверяет Дозатор весовой автоматический дискретного действия (PR9V3)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • PR9V3
  • 1 1 0 0 1 1 0

    Стоимость поверки Дозатор весовой автоматический дискретного действия (PR9V3)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение метрологически значимым.

    Метрологически значимое перепрограммируемой микросхеме загружается на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки. Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы индикаторов, вход в который защищен административным паролем и невозможен без применения специализированного оборудования производителя.

    Идентификационные данные ПО отображаются на дисплее индикаторов и доступны для просмотра при включении дозатора или по запросу через меню индикатора.

    Нормирование метрологических характеристик проведено с учётом влияния ПО.

    Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

    Идентификационные данные ПО приведены в таблице 1.

    (далее - ПО)

    ПО хранится

    памяти EPROM,

    дозаторов является

    в защищенной расположенной на

    встроенным и

    от демонтажа плате АЦП, и

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение для индикатора MicroPACK'R

    Идентификационное наименование ПО

    -

    Номер версии программного обеспечения

    LEG-002.03

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист эксплуатационной документации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в п.2.5 «Использование по назначению» документа «Дозатор весовой автоматический дискретного действия PR9V3. Руководство по эксплуатации. Паспорт».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».

    Правообладатель

    «PACK'Realisations», Франция

    Адрес: 2 rue Caillardiere, ZI Angers BEAUCOUZE, PDL 49070, France

    Изготовитель

    «PACK'Realisations», Франция
    Адрес: 2 rue Caillardiere, ZI Angers BEAUCOUZE, PDL 49070, France
    Телефон: +33 (0)241 73 31 00

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. 1
    Тел.: +7 (495) 108-6950
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель

    «PACK'Realisations», Франция
    Адрес: 2 rue Caillardiere, ZI Angers BEAUCOUZE, PDL 49070, France

    Принцип действия дозатора основан на преобразовании деформации весоизмерительного датчика (далее - датчика), возникающей под действием силы тяжести

    сигнал, с дальнейшим дозирования

    последующим определением на устройство

    дозируемого материала,  в аналоговый электрический

    аналого-цифровым преобразованием и обработкой данных с значения массы дозируемого материала и выводом результата индикации.

    Конструктивно дозатор представляет следующие на металлическую раму и соединенные системой обмена данных:

    • - узел взвешивания, состоящий из девяти грузоприемных устройств, включающих в себя платформу для принятия нагрузки, опирающуюся на весоизмерительный датчик для взвешивания заполняемой емкости до и после налива, пяти индикаторов MicroPACK'R, осуществляющих аналого-цифровое преобразование сигналов датчиков, их обработку, определение измеренного значения массы и передачу результата дозирования на шкаф управления. Результаты взвешивания от индикаторов могут быть переданы на внешние электронные устройства по последовательным интерфейсам RS-232, RS-485;

    • - центральный питатель для подачи продукта и девять распределяющих питателей;

    • - транспортный модуль (для подачи, перемещения и отвода груза);

    • - шкаф управления, предназначенный для выбора режимов работы дозатора и индикации результатов дозирования.

    В качестве датчиков используются датчики весоизмерительные тензорезисторные Z6FC3, производитель «Hottinger Baldwin Messtechnik GmbH», Германия.

    Шкаф управления состоит из панели оператора - SIMATIC HMI (изготовитель -«SIEMENS AG», Германия), оснащенной сенсорным дисплеем, совмещающим функции показывающего устройства и клавиатуры управления средством измерений, управляющего всеми алгоритмами работы, вторичного дисплея, частотного преобразователя, системы защиты электрических цепей.

    Терминология и наименование метрологических характеристик приведены в соответствии с ГОСТ 8.610-2012 «ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний».

    К настоящему типу средств измерений относятся дозатор весовой автоматический дискретного действия PR9V3 c заводским номером 10-AF841.

    модули, устанавливаемые

    Лист № 2

    Всего листов 5 На дверцу шкафа управления наносится маркировочная табличка со следующей информацией:

    • - наименование изготовителя;

    • - обозначение типа дозатора;

    • - наибольший предел (Max);

    • - номинальная минимальная доза (Minfill);

    • - цена деления шкалы (d);

    • - год изготовления;

    • - заводской номер.

    Заводской номер в буквенно-цифровом формате наносится методом печати.

    Общий вид дозатора и индикатора MicroPACK'R представлены на рисунках 1, 2. Место нанесения маркировочной таблички представлено на рисунке 3.

    Пломбирование и нанесения знака поверки на средство измерений не предусмотрено.

    Внешний вид. Дозатор весовой автоматический дискретного действия (PR9V3), http://oei-analitika.ru

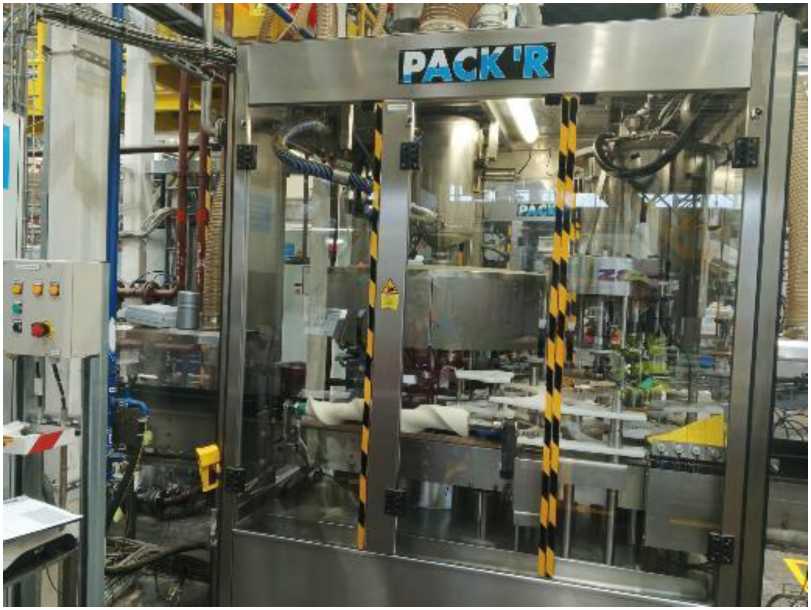

    Рисунок 1 - Общий вид дозатора

    Внешний вид. Дозатор весовой автоматический дискретного действия (PR9V3), http://oei-analitika.ru

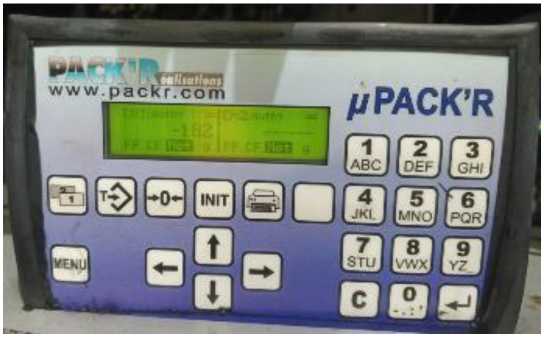

    Рисунок 2 - Общий вид индикатора MicroPACK'R

    Место нанесения заводского номера

    Внешний вид. Дозатор весовой автоматический дискретного действия (PR9V3), http://oei-analitika.ru

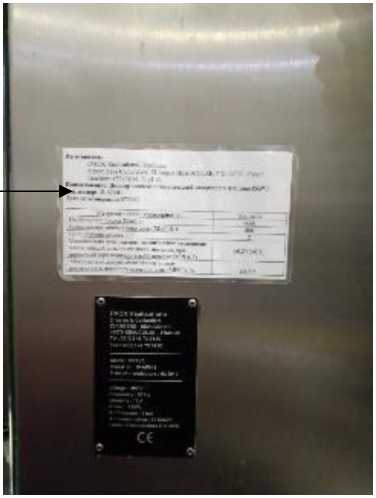

    Рисунок 3 - Место нанесения маркировочной таблички и заводского номера


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количество

    Дозатор весовой автоматический дискретного действия

    PR9V3

    1 шт.

    Руководство по эксплуатации. Паспорт

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Наибольший предел (Max), г

    6000

    Номинальная минимальная доза (Minfill), г

    800

    Цена деления шкалы (d), г

    2

    Максимально допускаемое относительное отклонение массы каждой дозы от среднего значения, при первичной (при периодической) поверке (MPD), %

    ±0,24 (±0,3)

    Максимально допускаемая относительная погрешность заданного значения дозы (погрешность установки) (MPSE), %

    ±0,075

    Таблица 3 - Технические

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от +15 до +30

    Параметры электрического питания:

    - напряжение, В

    от 343 до 418

    - частота, Гц

    от 49 до 51

    Габаритные размеры, мм, не более:

    - ширина

    2260

    - высота

    2630

    - длина

    1880
