Номер по Госреестру СИ: 94997-25
94997-25 Спектрофотометры атомно-абсорбционные
(Atom FC)
Назначение средства измерений:
Спектрофотометры атомно-абсорбционные Atom FC (далее - спектрофотометры) предназначены для измерений содержания элементов, входящих в состав проб различных веществ, находящихся в жидком, твердом или газообразном состоянии.
Внешний вид.
Спектрофотометры атомно-абсорбционные
Рисунок № 1
Внешний вид.
Спектрофотометры атомно-абсорбционные
Рисунок № 2
Общие сведения
Дата публикации - 29.03.2025
Срок свидетельства - 27.03.2030
Номер записи - 196786
ID в реестре СИ - 1424450
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Спектрофотометр атомно-абсорбционный Atom FC,
Производитель
Изготовитель - Фирма "Beijing Beifen-Ruili Analytical Instrument (Group) Co., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№614 от 2025.03.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Спектрофотометры атомно-абсорбционные (Atom FC)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Beijing Beifen-Ruili Analytical Instrument (Group) Co., Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
91640-24 22.03.2029 |
Спектрофотометры атомно-абсорбционные, Atom 3000 Фирма "Beijing Beifen-Ruili Analytical Instrument (Group) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
94997-25 27.03.2030 |
Спектрофотометры атомно-абсорбционные, Atom FC Фирма "Beijing Beifen-Ruili Analytical Instrument (Group) Co., Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Кто поверяет Спектрофотометры атомно-абсорбционные (Atom FC)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Спектрофотометры атомно-абсорбционные (Atom FC)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО), входящее в состав спектрофотометров, позволяет устанавливать и контролировать режимные параметры, отслеживать выполнение анализа, обрабатывать экспериментальные данные, проводить самодиагностику прибора.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик спектрофотометров.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SILab WSAF |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1.1* |
|
Цифровой идентификатор ПО |
- |
|
* После последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые, буквенные суффиксы и/или тире, дефис. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПрименение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденная приказом Росстандарта от 19 февраля 2021 г. № 148;
Стандарт предприятия фирмы «Beijing Beifen-Ruili Analytical Instrument (Group) Co., Ltd.», Китай.
ПравообладательФирма: «Beijing Beifen-Ruili Analytical Instrument (Group) Co., Ltd.», Китай
Адрес: 160, Beiqing Road, Haidian District, Beijing, 100095, China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Матвеево-Очаковское, ул. Озерная, д. 46Тел./факс: (495) 437 55 77/(495) 437 56 66
E-mail: office@vniims.ru
Web-сайт: https://www.vniims.ru/
Принцип действия спектрофотометров основан на атомизации анализируемой пробы с последующим измерением поглощения свободными атомами элементов резонансного излучения, проходящего через слой атомного пара, с последующим определением содержания целевых элементов.
Конструктивно спектрофотометры представляют собой модульные настольные приборы, состоящие из системы ввода пробы, источника селективного излучения, оптической системы, атомизатора, детектора и системы управления.
Ввод пробы в спектрофотометр осуществляется либо в ручном режиме, либо при помощи автодозатора. Оптическая система спектрофотометров базируется на монохроматоре Черни-Тернера. В качестве источника селективного излучения используются лампы с полым катодом, которые устанавливаются в автоматическую турель. В спектрофотометрах реализована система коррекции фона с помощью дейтериевой лампы (D2-коррекция), которая работает со всеми типами атомизаторов и приставок. Спектрофотометры оснащены пламенным атомизатором. В качестве газовой смеси для пламенного атомизатора может использоваться смесь ацетилен-воздух или пропан-бутан-воздух, или смесь ацетилен-воздух, обогащённая кислородом. Настройка потоков горючих газов осуществляется в автоматическом режиме или с помощью ротаметра, расположенного на передней панели спектрофотометра. В качестве детектора используется фотоэлектронный умножитель. Спектрофотометры имеют возможность работы в режиме фотометрии пламени, который основан на регистрации излучения возбужденных атомов элементов, присутствующих в образце. Спектрофотометры могут быть оснащены ртутно-гидридной приставкой и автодозатором.
Управление спектрофотометром осуществляется с помощью программного обеспечения, устанавливаемого на персональный компьютер.
Общий вид спектрофотометров представлен на рисунке 1. Общий вид информационной таблички (шильды) представлен на рисунке 2.
Серийные номера спектрофотометров в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр или арабских цифр и букв латинского алфавита, наносятся на заднюю панель корпуса спектрофотометров в виде наклейки с нанесением информации полиграфическим способом.
Пломбирование спектрофотометров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Спектрофотометры выпускаются под торговой маркой «SILAB».

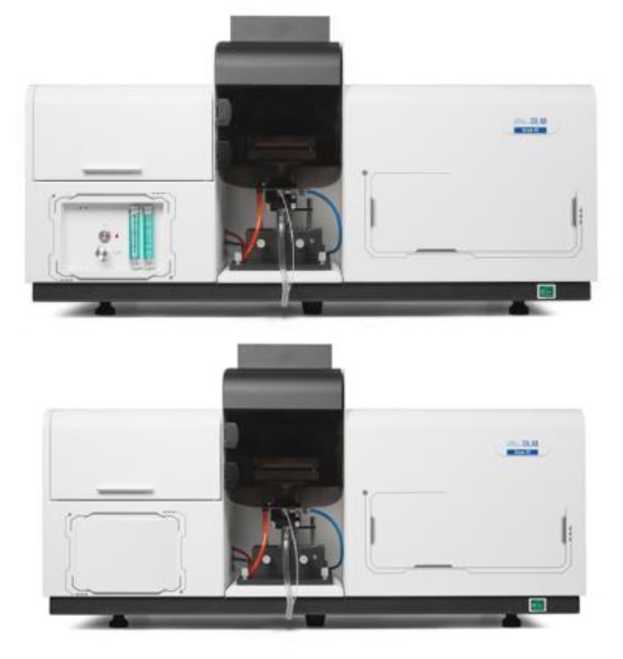

Рисунок 1 - Общий вид спектрофотометров атомно-абсорбционных Atom FC
СИ ЛО АТОМНО-АБСОРБЦИОННЫЙ
hl 1.0 II Ad спектрофотометр _______________ Atom FC
Серийный номер: ^£001^ Год выпуска:
Место нанесения серийного номера
2024
Мощность: 300 Вт Г П Г
Напряжение: (230 ♦ 23)В г п |
Рисунок 2 - Общий вид информационной таблички (шильды) с серийным номером
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр атомно-абсорбционный |
Atom FC |
1 шт. |
|
Программное обеспечение на внешнем носителе |
SILab WSAF |
1 шт. |
|
Кабель для соединения спектрофотометра с ПК |
- |
1 шт. |
|
Горелка для пламени ацетилен-воздух (ацетилен-воздух, обогащенный кислородом) |
- |
по заказу |
|
Горелка для пламени пропан-бутан-воздух |
- |
по заказу |
|
Автодозатор |
- |
по заказу |
|
Ртутно-гидридная приставка |
- |
по заказу |
|
Персональный компьютер |
- |
по заказу |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
для пламени ацетилен-воздух |
для пламени пропан-бутан-воздух | |
|
Предел обнаружения (по критерию 3а), мкг/дм3, не более медь |
8 |
10 |
|
свинец |
30 |
45 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала, % |
1,5 |
1,8 |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 190 до 900 |
|
Диапазон показаний оптической плотности, е.о.п. |
от 0 до 3 |
|
Спектральная ширина щели, нм |
0,1; 0,2; 0,4; 0,8; 1,6; 2,4 |
|
Параметры электрического питания: - напряжение переменного тока, В |
230±23 |
|
- частота, Гц |
50 |
|
Потребляемая мощность, В^А, не более |
300 |
|
Габаритные размеры (ВхШхД), мм, не более |
550x480x1010 |
|
Масса, кг, не более |
65 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 |
|
- относительная влажность, %, не более |
85 |
