Номер по Госреестру СИ: 94983-25
94983-25 Анализаторы потока воздуха
(VT2000)
Назначение средства измерений:
Анализаторы потока воздуха VT2000 (далее анализаторы) представляют собой измерительные приборы, позволяющие измерить двусторонний расход и объём воздуха, давление, концентрацию кислорода, температуру воздуха при проверке параметров аппаратов механической вентиляции легких.

Внешний вид.

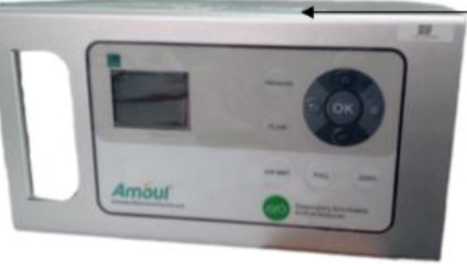

Анализаторы потока воздуха
Рисунок № 1
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО), разработанное фирмой-изготовителем. Программное обеспечение идентифицируется путем вывода на дисплей анализаторов на информационном экране номера версии программного обеспечения.
Анализаторы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную фирмой-изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи.
Идентификационные данные встроенного ПО анализаторов приведены в таблице 1. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Таблица 1 -
икационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Software |
|
Номер версии (идентификационный номер) ПО |
122 MB V1.0.1 20230602 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на верхнюю панель анализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п.3 «Описание экрана» эксплуатационного документа «Мануал пользователя. Анализатор потока воздуха VT2000».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;г.
Приказ Росстандарта от 6 декабря 2019 № 2900 «Об утверждении Государственной в диапазоне
поверочной схемы для средств измерений абсолютного давления 1-10-1-1-107 Па»;
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об
Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об
государственной поверочной схемы для средств измерений содержания в газовых и газоконденсатных средах»;
Стандарт предприятия. Анализатор потока воздуха VT2000.
утверждении
утверждении компонентов
«AMBULANC (SHENZHEN) TECH. CO., LTD», Китай
Адрес: Evergrande Fashion Huigu Building 1#101, Fulong Road, Shanghenglang Community, Dalang Street, Longhua District, Shenzhen, Guangdong 518109, China
Е-mail: info@amoulmed.com
Изготовитель
«AMBULANC (SHENZHEN) TECH. CO., LTD», КитайАдрес: Evergrande Fashion Huigu Building 1#101, Fulong Road, Shanghenglang
Community, Dalang Street, Longhua District, Shenzhen, Guangdong 518109, China
Е-mail: info@amoulmed.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний (ФБУ «Ивановский ЦСМ») Адрес: 153000, г. Иваново, ул. Почтовая, д. 31/42 Телефон: (4932) 32-84-85, 32-76-37, факс: 41-60-79в Ивановской области»
E-mail: post@ivcsm.ru
Правообладатель
«AMBULANC (SHENZHEN) TECH. CO., LTD», КитайАдрес: Evergrande Fashion Huigu Building 1#101, Fulong Road, Shanghenglang Community, Dalang Street, Longhua District, Shenzhen, Guangdong 518109, China
Е-mail: info@amoulmed.com
Принцип действия анализаторов основан на преобразовании сигнала измеряемой величины измерительным преобразователем в составе анализатора в выходной сигнал, пропорциональный измеряемой величине, отображаемый на дисплее анализаторов.
Анализаторы представляют собой анализаторы потока воздуха для проверки параметров всех типов аппаратов искусственной вентиляции легких.
Анализаторы измеряют двунаправленный расход и объём воздуха, давление, концентрацию кислорода и температуру.
Питание анализаторов осуществляется от литий-ионного аккумулятора или от внешнего источника питания, что позволяет использовать их в стационарном режиме, либо в качестве переносных приборов.
Общий вид анализаторов с указанием мест нанесения знака утверждения типа и цифробуквенного заводского номера в виде наклейки, расположенных на верхней панели анализатора, представлен на рисунке 1.
Пломбирование и нанесение знака поверки на анализатор не предусмотрено.

Место нанесения знака утверждения типа п заводского номера

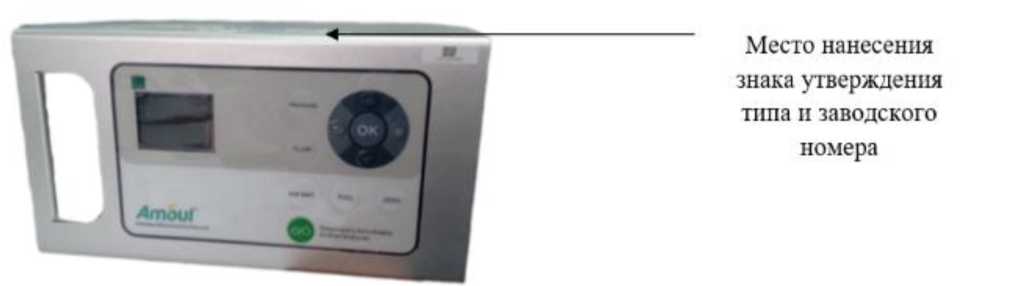

Рисунок 1 - Общий вид анализатора с указанием места нанесения знака утверждения типа и заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода воздуха через порт расхода, л/мин в положительном направлении: в отрицательном направлении: |
от 0 до 150 от 0 до 150 |
|
Пределы допускаемой погрешности измерений объемного расхода воздуха через порт расхода абсолютной в диапазоне от 0 до 10 л/мин включ., л/мин относительной в диапазоне св. 10 до 150 л/мин, % |
±0,3 ±3 |
|
Диапазон измерений объема вдоха и выдоха через порт расхода, л |
от 0 до 5 |
|
Пределы допускаемой абсолютной погрешности измерений объема вдоха и выдоха через порт расхода в диапазоне от 0 до 1 л включ., л в диапазоне св. 1 до 5 л, л |
±0,05 ±0,2 |
|
Диапазон измерений вакууметрического давления через порт вакууметрического давления, кПа |
от 0 до - 40 |
|
Пределы допускаемой приведённой1) погрешности при измерении вакууметрического давления через порт вакууметрического давления,% |
±1 |
|
Диапазон измерений вакууметрического и избыточного давления через порт низкого давления, кПа |
от -16 до 16 |
|
Пределы допускаемой приведённой1) погрешности при измерении избыточного давления через порт низкого давления, % |
±0,5 |
|
Диапазон измерений избыточного давления через порт расхода, кПа |
от 0 до 16 |
|
Пределы допускаемой приведённой1) погрешности при измерении избыточного давления через порт расхода, % |
±1 |
|
Диапазон измерений избыточного давления через порт высокого давления, кПа |
от 0 до 800 |
|
Пределы допускаемой приведённой1) погрешности при измерении |
|
Наименование характеристики |
Значение |
|
избыточного давления через порт расхода, % |
±1 |
|
Диапазон измерений температуры в канале расхода, °С |
от 0 до 40 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры в канале расхода, °С |
±3 |
|
Диапазон измерений объемной доли кислорода в канале расхода, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности при измерении объемной доли кислорода в канале расхода, % |
±2 |
|
1) Нормирующим значением приведённой погрешности является разность между максимальным и минимальным значениями диапазона измерений | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - длина |
280 |
|
- ширина |
150 |
|
- высота |
110 |
|
Масса с блоком питания, кг, не более |
2,2 |
|
Параметры сети питания: - входное напряжение сетевого адаптера (напряжение переменного тока) частотой 50/60 Гц, В |
от 100 до 240 |
|
- выходное напряжение сетевого адаптера (напряжение постоянного тока), В |
12 |
|
Условия эксплуатации: - температура воздуха, °С |
от +10 до +40 |
|
- относительная влажность воздуха, % |
от 20 до 90 |
|
- атмосферное давление, кПа |
от 96,0 до 104,0 |
