Номер по Госреестру СИ: 94980-25
94980-25 Пиргелиометр
(СНР 1)
Назначение средства измерений:
Пиргелиометр CHP 1 (далее по тексту - пиргелиометр) предназначен для измерений энергетической освещенности солнечным излучением в диапазоне длин волн от 200 до 4000 нм, а также для измерений энергетической освещенности, создаваемой другими источниками непрерывного оптического излучения, например, имитаторами солнечного излучения, солнечными камерами и аналогичными, которые соответствуют диапазону измерений пиргелиометра.
Пиргелиометр применяют в качестве рабочего эталона 2-го разряда согласно п.п. 3.4.8-3.4.9 Государственной поверочной схемы для средств измерений
радиометрических величин некогерентного оптического излучения в ультрафиолетовой, видимой и инфракрасной области спектра, утверждённой приказом Росстандарта № 2414 от 21.11.2023.
Внешний вид.
Пиргелиометр
Рисунок № 1
Общие сведения
Дата публикации - 25.03.2025
Срок свидетельства -
Номер записи - 196774
ID в реестре СИ - 1424333
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Kipp & Zonen B.V.
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2010
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№567 от 2025.03.24 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Пиргелиометр (СНР 1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Бесплатный
Кто поверяет Пиргелиометр (СНР 1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ГГО" (RA.RU.310443) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Пиргелиометр (СНР 1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист формуляра «Пиргелиометр СНР 1» типографическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Формуляре «Пиргелиометр СНР 1», пункт «Применение по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений радиометрических величин некогерентного оптического и инфракрасной области спектра, от 21 ноября 2023 г. № 2414.
излучения в ультрафиолетовой, видимой утвержденная приказом Росстандарта
унитарное предприятие «Всероссийский
Федеральное государственное научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
ИНН 7809022120
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01 Факс: (812) 713-01-14 E-mail: info@vniim.ru Web сайт: www.vniim.ru
Изготовитель
Kipp & Zonen B.V., НидерландыАдрес: Delftechpark 36, 2628 XH Delft
Телефон: +31 15 2755 210
E-mail: info@kippzonen.com
Web сайт: www.kippzonen.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
унитарное предприятие «ВсероссийскийФедеральное государственное научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)
ИНН 7809022120
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01 Факс: (812) 713-01-14 E-mail: info@vniim.ru Web сайт: www.vniim.ru
К пиргелиометру СНР 1 данного типа относится пиргелиометр с заводским номером 100277.
Принцип действия пиргелиометра основан на термоэлектрическом эффекте, при котором разность температур на тепловом сопротивлении детектора создает электродвижущую силу, которая прямо пропорциональна созданной разности температур. Разность температур на тепловом сопротивлении детектора преобразуется в напряжение, как линейная функция от энергетической освещенности поглощенного излучения.
Пиргелиометр состоит из следующих составных частей: окна, сушильной кассеты.
Материал окна пиргелиометра определяет спектральный диапазон
солнечного
детектора,
измерений прибора. От 97 % до 98 % спектра солнечного излучения проходит через окно и поглощается детектором.
В основе детектора пиргелиометра лежит пассивный термочувствительный элемент, называемый термобатареей, состоящий из большого числа попарных спаев термопар, последовательно подключенных между собой.
Сушильная кассета (поглотитель влаги) заполнена силикагелем и предотвращает появление конденсата в корпусе пиргелиометра.
Общий вид пиргелиометра представлен на рисунке 1.
Заводской номер, в виде цифрового обозначения, состоящий из шести арабских цифр, нанесен методом цифровой печати на корпус пиргелиометра в виде наклейки.
Место нанесения заводского номера представлено на рисунке 1. Нанесение знака поверки на пиргелиометр не предусмотрено.
Пломбирование предусмотрено и осуществляется с помощью винта на корпусе пиргелиометра. Место пломбирования представлено на рисунке 1.

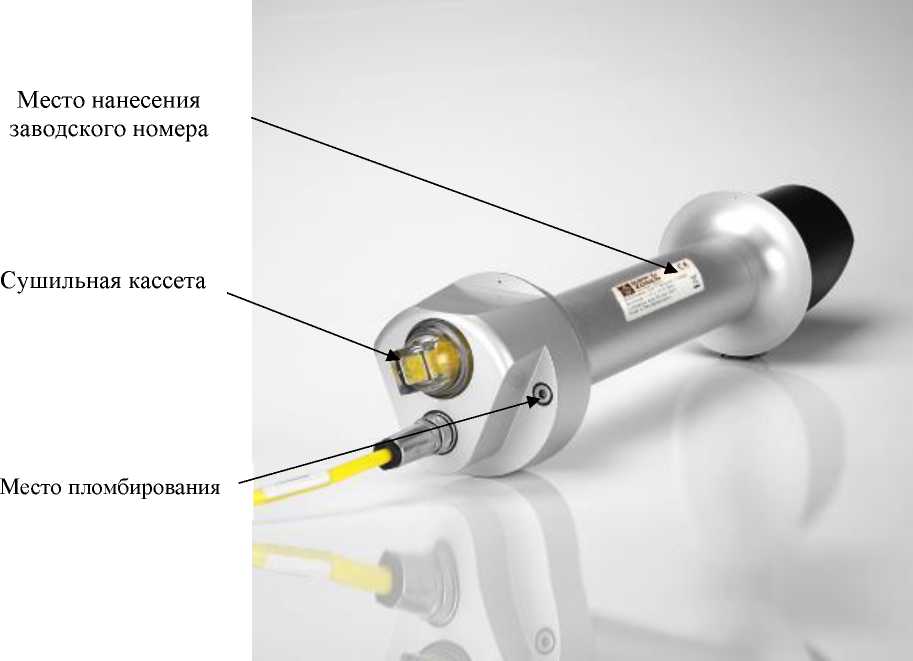

Рисунок 1 - Общий вид пиргелиометра CHP 1 с указанием места нанесения заводского номера и пломбирования
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений энергетической освещенности, кВт/м2 |
от 0,4 до 1,1 |
|
Пределы допускаемой относительной погрешности измерений энергетической освещенности, % |
±1,7 |
|
Коэффициент преобразования при нормальном падении радиации, мВ^м2/кВт, не менее |
7,00 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Выходной аналоговый сигнал по напряжению, мВ |
от 0 до 20 |
|
Габаритные размеры, мм, не более: - длина |
314 |
|
- диаметр |
76 |
|
Масса, кг, не более: - с кабелем |
1,0 |
|
- без кабеля |
0,6 |
|
Условия эксплуатации: - температура воздуха, °С |
от +5 до +35 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
10 |
