Номер по Госреестру СИ: 94974-25
94974-25 Модули аналогового ввода
(S01)
Назначение средства измерений:
Модули аналогового ввода S01 (далее по тексту - модули) предназначены для измерения сигналов от термопреобразователей сопротивления и датчиков, имеющих выходные сигналы постоянного тока и активного сопротивления, последующего преобразования в цифровую форму, а также передачи полученных значений через преобразователь интерфейсов RS-485 на программируемый логический контроллер или персональный компьютер с целью построения автоматизированных систем измерения, контроля, регулирования, диагностики и управления.

Внешний вид.
Модули аналогового ввода
Рисунок № 1

Внешний вид.
Модули аналогового ввода
Рисунок № 2

Внешний вид.
Модули аналогового ввода
Рисунок № 3

Внешний вид.
Модули аналогового ввода
Рисунок № 4
Программное обеспечение
Модули имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении.
Конструкция модулей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
ПО является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО модулей приведены в таблице 1.
Таблица 1 -
ПО
данные
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
S01.AI08.01 |
S01.RTD04.01 |
Номер версии (идентификационный номер) ПО |
не ниже 4.х.х.х* |
не ниже б.х.х.х* |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
935FF5EA |
0F09D4F0 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
* «х» принимает значения от 1 до 9 и не относится к метрологически значимой части |
Знак утверждения типа
Знак утверждения типа наносится на заднюю сторону модулей в виде наклейки.Пломба в форме отрезка специальной пломбирующей самоклеящейся ленты наклеивается на стык между крышкой и основанием корпуса модулей.
Нанесение знака поверки на корпус модулей в обязательном порядке не предусмотрено.

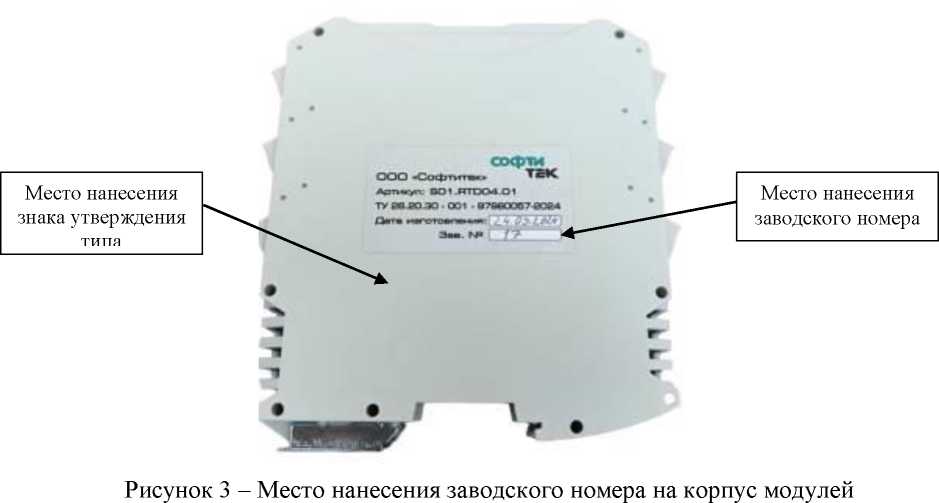

Общий вид модулей представлен на рисунках 1-2, место нанесение заводского номера - на рисунке 3, место пломбировки - на рисунке 4.

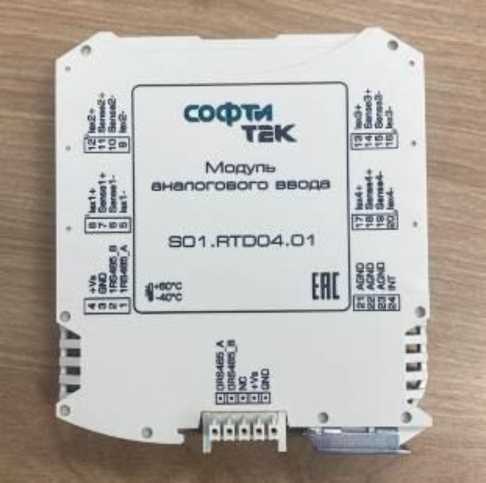

Рисунок 1 - Общий вид модуля аналогового ввода S01.RTD04.01

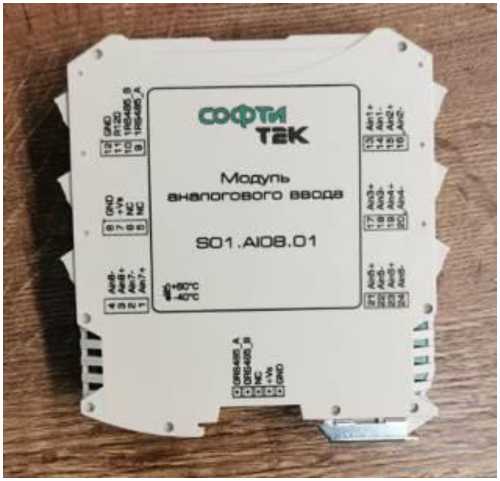

Рисунок 2 - Общий вид модуля аналогового ввода S01.AI08.01


Место нанесения пломбы в виде стикера-наклейки

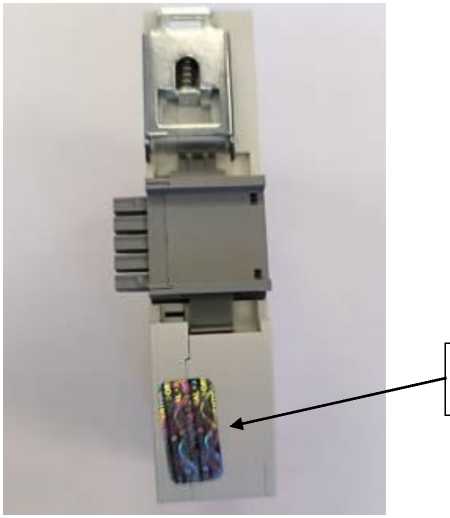

Рисунок 4 - Место нанесения пломбы
на корпус модулей
Программное обеспечениеМодули имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении.
Конструкция модулей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
ПО является метрологически значимым. Метрологические характеристики модулей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО модулей приведены в таблице 1.
Таблица 1 -
ПО
данные
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
S01.AI08.01 |
S01.RTD04.01 |
Номер версии (идентификационный номер) ПО |
не ниже 4.х.х.х* |
не ниже б.х.х.х* |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
935FF5EA |
0F09D4F0 |
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
* «х» принимает значения от 1 до 9 и не относится к метрологически значимой части |
Метрологические и технические характеристики
Таблица 2 -
S01.RTD04.01
Наименование характеристики |
Значение |
Диапазон измерений электрического сопротивления постоянного тока, Ом |
от 0 до 3000 |
Пределы допускаемой основной приведенной погрешности измерений электрического сопротивления постоянного тока, % |
±0,2 |
Пределы допускаемой дополнительной приведенной погрешности измерений сопротивления постоянного тока, % |
±0,1 |
Диапазон измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления Pt100 (с температурным коэффициентом а = 0,00385 °С-1) по ГОСТ 6651-2009, °С |
от -200 до +600 |
Пределы допускаемой основной приведенной погрешности измерений температуры от термопреобразователей сопротивления Pt100 по ГОСТ 6651-2009, % |
±0,2 |
Пределы допускаемой дополнительной приведенной погрешности измерений температуры от термопреобразователей сопротивления, % |
±0,1 |
Количество измерительных каналов, шт. |
4 |
Разрядность, бит |
24 |
Примечания:
|
Таблица 3 -
S01.AI08.01
Наименование характеристики |
Значение |
Диапазон измерения силы постоянного тока, мА |
от 0 до 20 |
Предел допускаемой основной приведенной погрешности измерений силы постоянного тока, % |
±0,1 |
Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного тока, % |
±0,05 |
Количество измерительных каналов, шт. |
8 |
Разрядность, бит |
12 |
Примечания:
|
Таблица 4 - Технические характеристики модулей S01.RTD04.01, S0I.AI08.0I
Наименование характеристики |
Значение |
Параметры электрического питания: напряжение постоянного тока, В |
24 |
Потребляемая мощность, Вт, не более |
9 |
Габаритные размеры (унифицированный корпус для крепления на DIN-рейку), мм, не более | |
- ширина |
22,5 |
- длина |
I09,0 |
- высота |
113,0 |
Масса, кг, не более |
0,2 |
Условия эксплуатации:
|
от -40 до +60 |
влаги), %, не более |
95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 5 - Показатели надежности
Наименование характеристики |
Значение |
Средняя наработка на отказ, ч |
60000 |
Срок службы, лет |
8 |
наносится на информационную наклейку на заднюю сторону средства измерений, титульные листы руководства по эксплуатации и паспорта средства измерений типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 10-I3 в руководствах по эксплуатации «Руководство по эксплуатации
Модуля аналогового ввода S0I.RTD04.0I. СФВЕ.426432.001 РЭ», «Руководство
по эксплуатации Модуля аналогового ввода S0I.AI08.0I. СФВЕ.426431.001 РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.20.30-001-97980057-2024 «Модули аналогового ввода S01. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «СОФТИТЕК» (ООО «СОФТИТЕК») ИНН 0277961766
Юридический адрес: 450112, Республика Башкортостан, г. Уфа, ул. Мира, д.61, оф. 223
Телефон: +7 (347) 216 43 53
E-mail: info@softitech.ru
Изготовитель
Общество с ограниченной ответственностью «СОФТИТЕК» (ООО «СОФТИТЕК») ИНН 0277961766Адрес: 450112, Республика Башкортостан, г. Уфа, ул. Мира, д.61, оф. 223 Телефон: +7 (347) 216 43 53
E-mail: info@softitech.ru'
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адреса:
142300, Московская обл., г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., Лежневский р-н, СПК им. Мичурина
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «СОФТИТЕК» (ООО «СОФТИТЕК») ИНН 0277961766Юридический адрес: 450112, Республика Башкортостан, г. Уфа, ул. Мира, д.61, оф. 223
Телефон: +7 (347) 216 43 53
E-mail: info@softitech.ru
Модули являются устройствами ввода-вывода, предназначенными для построения распределенной системы сбора данных и управления. Модули соединяются между собой, а также с управляющим компьютером или контроллером с помощью промышленной сети на основе интерфейса RS-485. Управление модулями осуществляется через порт RS-485 по протоколу Modbus RTU.
Принцип действия модулей основан на аналого-цифровом преобразовании сигналов, поступающих от термопреобразователей сопротивления и датчиков, последующей их передаче по интерфейсу RS-485 на программируемые логические контроллеры, а также на персональный компьютер для отображения информации входных сигналов.
Модули не содержат механических переключателей. Все настройки модулей выполняются программно из управляющего компьютера (контроллера). Программно устанавливаются: диапазон измерений, формат данных, адрес модуля, скорость обмена, наличие бита контрольной суммы, параметры калибровки. Настроечные параметры запоминаются в электронно-программируемом постоянном запоминающем устройстве и сохраняются при выключении питания.
Модуль состоит из печатной платы со съемными клеммными колодками, помещенной в корпус, предназначенный для крепления на DIN-рейку.
Модули выполняются в следующих модификациях:
-
- модули аналогового ввода термосопротивлений S01.RTD04.01;
-
- модули аналогового ввода S01.AI08.01.
Заводской номер в виде цифрового обозначения наносится на заднюю сторону модулей на информационную наклейку.
Знак утверждения типа наносится на заднюю сторону модулей в виде наклейки.
Пломба в форме отрезка специальной пломбирующей самоклеящейся ленты наклеивается на стык между крышкой и основанием корпуса модулей.
Нанесение знака поверки на корпус модулей в обязательном порядке не предусмотрено.
Общий вид модулей представлен на рисунках 1-2, место нанесение заводского номера - на рисунке 3, место пломбировки - на рисунке 4.

Рисунок 1 - Общий вид модуля аналогового ввода S01.RTD04.01

Рисунок 2 - Общий вид модуля аналогового ввода S01.AI08.01


Место нанесения пломбы в виде стикера-наклейки
Рисунок 4 - Место нанесения пломбы
на корпус модулей
Таблица 2 -
S01.RTD04.01
Наименование характеристики |
Значение |
Диапазон измерений электрического сопротивления постоянного тока, Ом |
от 0 до 3000 |
Пределы допускаемой основной приведенной погрешности измерений электрического сопротивления постоянного тока, % |
±0,2 |
Пределы допускаемой дополнительной приведенной погрешности измерений сопротивления постоянного тока, % |
±0,1 |
Диапазон измерений электрического сопротивления постоянного тока в температурном эквиваленте от термопреобразователей сопротивления Pt100 (с температурным коэффициентом а = 0,00385 °С-1) по ГОСТ 6651-2009, °С |
от -200 до +600 |
Пределы допускаемой основной приведенной погрешности измерений температуры от термопреобразователей сопротивления Pt100 по ГОСТ 6651-2009, % |
±0,2 |
Пределы допускаемой дополнительной приведенной погрешности измерений температуры от термопреобразователей сопротивления, % |
±0,1 |
Количество измерительных каналов, шт. |
4 |
Разрядность, бит |
24 |
Примечания:
|
Таблица 3 -
S01.AI08.01
Наименование характеристики |
Значение |
Диапазон измерения силы постоянного тока, мА |
от 0 до 20 |
Предел допускаемой основной приведенной погрешности измерений силы постоянного тока, % |
±0,1 |
Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного тока, % |
±0,05 |
Количество измерительных каналов, шт. |
8 |
Разрядность, бит |
12 |
Примечания:
|
Таблица 4 - Технические характеристики модулей S01.RTD04.01, S0I.AI08.0I
Наименование характеристики |
Значение |
Параметры электрического питания: напряжение постоянного тока, В |
24 |
Потребляемая мощность, Вт, не более |
9 |
Габаритные размеры (унифицированный корпус для крепления на DIN-рейку), мм, не более | |
- ширина |
22,5 |
- длина |
I09,0 |
- высота |
113,0 |
Масса, кг, не более |
0,2 |
Условия эксплуатации:
|
от -40 до +60 |
влаги), %, не более |
95 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 5 - Показатели надежности
Наименование характеристики |
Значение |
Средняя наработка на отказ, ч |
60000 |
Срок службы, лет |
8 |
