Сведения о средстве измерений: 94968-25 Датчик плотности жидкости

Номер по Госреестру СИ: 94968-25
94968-25 Датчик плотности жидкости
(тип 7835)

Назначение средства измерений:
Датчик плотности жидкости тип 7835 (далее - датчик плотности), предназначен для непрерывного измерения плотности нефти при транспортировке по трубопроводам.

сертификация программного обеспечения
Внешний вид. Датчик плотности жидкости, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчик плотности жидкости
Рисунок № 1
Внешний вид. Датчик плотности жидкости, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчик плотности жидкости
Рисунок № 2
Внешний вид. Датчик плотности жидкости, http://oei-analitika.ru рисунок № 3
Внешний вид.
Датчик плотности жидкости
Рисунок № 3

Общие сведения

Дата публикации - 24.03.2025
Срок свидетельства -
Номер записи - 196762
ID в реестре СИ - 1424303
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Solartron Mobrey Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№555 от 2025.03.21 ПРИКАЗ_Об утверждении типов средств измерений (11)

Наличие аналогов СИ: Датчик плотности жидкости (тип 7835)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Solartron Mobrey Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15642-01
01.12.2006
Преобразователи плотности и вязкости жидкости измерительные, 7827, 7828, 7829
Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
МП 1 год
15643-01
01.12.2006
Преобразователи вязкости жидкости измерительные, Covimat 105
Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
15644-01
01.12.2006
Преобразователи плотности жидкости измерительные, 7835, 7845, 7846, 7847
Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
МП 1 год
15645-01
01.12.2006
Устройства измерения параметров жидкости и газа, 7950, 7951, 7955
Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
15781-01
01.12.2006
Преобразователи плотности газа измерительные, 7812, 3098
Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
25047-03

Вычислители расхода газа, 7951AA
Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
26579-04

Устройства измерения параметров жидкости и газа, 7951
Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
27001-04
01.06.2009
Ротаметры, KDG 250
Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
3 года
27332-04

Вычислители расхода газа, 7951AA
Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
27332-04

Вычислители расхода газа, 7951AA
Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
31226-06

Преобразователи плотности, 7828
Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
33428-06
01.01.2012
Уровнемеры, MRL 700H
Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
1 год
37185-08

Вискозиметр цифровой, Solartron 7829 Master
Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
38116-08

Вычислители расхода газа, 7951АА
Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
1 год
52977-13

Преобразователи уровня ультразвуковые, MSP 422-В28
Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
2 года
29169-05
01.06.2010
Модули измерительные автономные серии, 3595 моделей 35951В и 35951С
Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год
94968-25

Датчик плотности жидкости, тип 7835
Фирма "Solartron Mobrey Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год

Кто поверяет Датчик плотности жидкости (тип 7835)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Датчик плотности жидкости (тип 7835)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист формуляра типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в п. 1.1 документа «Датчик плотности жидкости 7835 и 7845/46/47. Техническое описание 78355018».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности».

Правообладатель

Фирма «Solartron Mobrey Ltd.», Великобритания

Адрес: 158 Edinburg Avenue, Slough, Berkshire SL1 4UE United Kingdom

Изготовитель

Фирма «Solartron Mobrey Ltd.», Великобритания
Адрес: 158 Edinburg Avenue, Slough, Berkshire SL1 4UE United Kingdom

Испытательный центр

Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а

Правообладатель

Фирма «Solartron Mobrey Ltd.», Великобритания
Адрес: 158 Edinburg Avenue, Slough, Berkshire SL1 4UE United Kingdom

Принцип действия датчика плотности основан на зависимости частоты собственных колебаний резонатора от плотности, протекающей через датчик плотности жидкости. Резонатор представляет собой вместе с системой возбуждения и обратной связи электромеханический генератор. Частота колебаний генератора зависит от формы, размеров, жесткости, массы резонатора и жидкости.

Датчик плотности представляет собой цельнометаллическую конструкцию. Конструктивно датчик плотности состоит из металлического корпуса цилиндрической формы, внутри которого размещен цилиндрический резонатор, и электронного преобразователя, установленного на внешней стороне корпуса. Резонатор выполнен в виде трубки из сплава с низким коэффициентом термического расширения, соединенной на концах сильфонами, которые закреплены через фланцы к подводящим и отводящим трубопроводам. Частота колебаний трубки измеряется с помощью приемной катушки и подается в электронный преобразователь. С электронного преобразователя измеряемая величина передается на внешнее устройство в виде частотного сигнала.

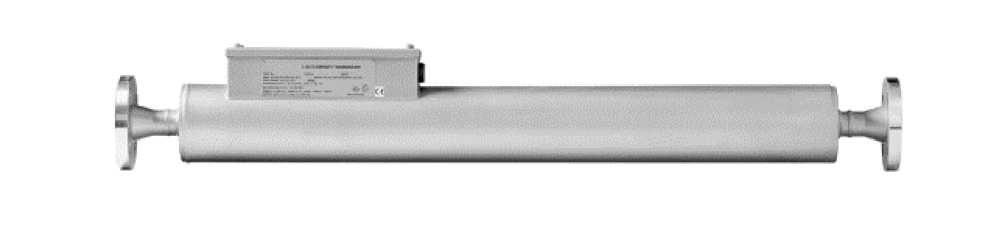

Общий вид датчика плотности приведен на рисунке 1.

Внешний вид. Датчик плотности жидкости (тип 7835), http://oei-analitika.ru

Рисунок 1 - Общий вид датчика плотности

К датчику плотности данного типа относятся датчик плотности жидкости тип 7835 с серийным номером 356149. Формат серийного номера - цифровой. Серийный номер датчика плотности наносится методом лазерной гравировки на идентификационную табличку, размещенную на боковой стороне электронного преобразователя, указанный на рисунке 2.

SERIAL No

SOLARTRON

LIQUID DENSITY TRANSDUCER

bn : I"

Внешний вид. Датчик плотности жидкости (тип 7835), http://oei-analitika.ru
Внешний вид. Датчик плотности жидкости (тип 7835), http://oei-analitika.ru

St.:

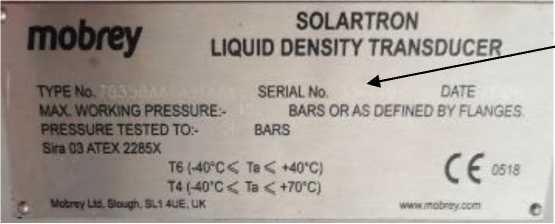

Место нанесения серийного номера

Рисунок 2 - Место нанесения серийного номера

Пломбирование датчика плотности не предусмотрено. Нанесение знака поверки на датчик плотности не предусмотрено.


Таблица 3 - Комплектность

Наименование

Обозначение

Количество

Датчик плотности жидкости

7835

1 шт.

Техническое описание

1 экз.

Формуляр

1 экз.


Таблица 1 -

Наименование характеристики

Значение

Диапазон измерений плотности, кг/м3

от 700 до 950

Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3

±0,3

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда

нефть по ГОСТ Р 51858-2020 и ТР ЕАЭС 045/2017

Температура измеряемой среды, °С

от +5 до +50

Давление, МПа

от 0 до 4

Частота выходного сигнала, Гц

от 200 до 1200

Напряжение электрического питания постоянного тока, В

от 15,5 до 33

Номинальный диаметр условного прохода (DN), мм

25

Габаритные размеры, мм, не более:

  • - высота

  • - ширина

  • - длина

160

102 1207

Масса, кг, не более

22
