Принцип действия преобразователей заключается в измерении давления среды, воздействующего на чувствительный элемент преобразователей. Чувствительный элемент выполнен в виде мембраны с нанесенной на неё полномостовой тензорезистивной схемы, соединенных в мост Уитсона. Разность потенциалов на выходах моста Уитстона зависит от текущего давления. Измеряемое давление подается в камеру измерительного блока (измерительной ячейки) и передается через разделительную мембрану и разделительную жидкость на чувствительный элемент. Измерительный блок имеет две камеры (высокого и низкого давления - для измерений разности давлений). Для модификаций преобразователей абсолютного давления полость одной камеры чувствительного элемента в измерительном блоке вакуумирована и герметизирована. В модификациях преобразователей избыточного давления у измерительной ячейки одна камера имеет связь с атмосферным давлением. После двойного преобразования выходного сигнала от чувствительного элемента (аналогоцифрового и цифроаналогового), усиления, фильтрации, модуляции формируется выходной сигнал в пропорциональный измеряемому давлению унифицированный аналоговый выходной сигнал силы постоянного тока с наложенным на него цифровым сигналом HART-протокола, а также для отображения информации на цифровой индикатор (в зависимости от конструктивного исполнения).

Преобразователи состоят из измерительного блока (приемника давления с мембраной и тензопреобразователем) и электронного блока, который крепится к приемнику давления, и имеет цилиндрические камеры с винтовыми крышками, в которых размещены: микропроцессорный модуль обработки и преобразования сигналов, клеммы и цифровой индикатор для отображения информации.

Преобразователи изготавливаются в корпусах из нержавеющей стали, из поливинилхлорида, фторида поливинилидена, из сплава алюминия, под заказ изготавливаются в корпусах полевого исполнения.

Преобразователи изготавливаются в следующих модификаций: 3151SA -для преобразования значения измеряемого параметра - абсолютного давления; 3151SG -для преобразования значения измеряемого параметра - избыточного давления; 3151SD и 3151SH - для преобразования значения измеряемого параметра - разности давлений.

Преобразователи давления выпускаются в стандартном или взрывозащищенном исполнении, с видами взрывозащиты «искробезопасная электрическая цепь» или «взрывонепроницаемая оболочка».

В зависимости от технических и метрологических характеристик преобразователи могут иметь различные конструктивные исполнения отличающиеся друг от друга конструкцией корпуса двухкамерного измерительного блока и электронного блока, видом измеряемого давления, диапазонами измерений, точностными характеристиками, видами выходного сигнала, способом присоединения к измерительному процессу, наличием и видом взрывозащищенного исполнения и т.д. Идентификатор конструктивного исполнения преобразователей указывается в виде буквенно-цифрового кода на маркировке и имеет структуру, вида:

где переменные¹: «X» - цифровое значение; расшифровку следующих характеристик:

• 1 - модификация преобразователя;

• 2 - диапазон измерения;

• 3 - тип выходного сигнала;

• 4 - материал диафрагмы;

  Место

  нанесения серийного номера



  Место



  нанесения знака

  утверждения типа

  Мод.: aiSl^SIt-X-X-XX-XX-XX-XX	лиапаюн пмсрсиий:        04>.89\tPa	lopofioin eipUBonnimr                |
  серитивоиер: Ж 23ХУ35¥Р02 СОМ	ктрппяоф^апойсрси: -tO-SST
  	лппхтмдоок:       033)23	ноноюль: 0.KW                      L говостк 10.1% XIYICO.JTD.
  	нал{мжснмс1м1шм:       24VDC выходной снпяз:          4'20m.M)C’HMlT

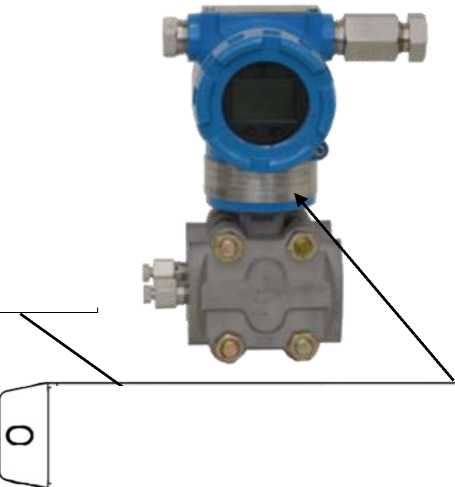

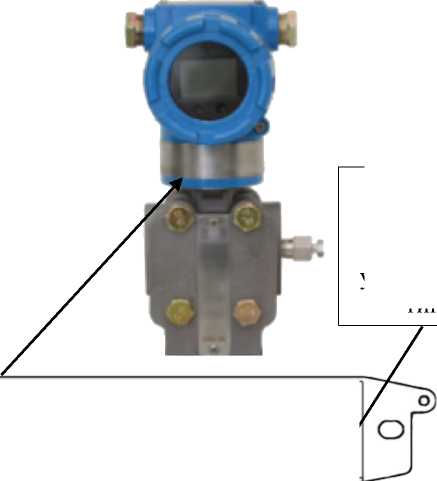

Рисунок 1 - Общий вид преобразователей

с указанием места нанесения серийного номера и знака утверждения типа

Т а б л и ц а 5 - Комплектность

Метрологические характеристики приведены в таблице 2, технические характеристики приведены в таблице 3.

Т а б л и ц а 2 -

таблицы 2

Окончание таблицы 2

_________________Наименование характеристики

Вариация выходного сигнала¹¹⁾, %

• ¹⁾ Фактический диапазон измерений (посредством указания нижнего предела измерений и верхнего предела измерений) и пределы допускаемой основной приведенной погрешности измерений давлений приведен в паспорте и нанесен на маркировочную табличку (прикрепленную к корпусу преобразователя).

• ²⁾ При изготовлении или эксплуатации допускается настройка преобразователей на любой диапазон измерений, лежащий внутри приведённого в таблице максимального диапазона измерений, но величина диапазона измерений должна быть не менее минимального диапазона измерений. Информация о настроенном диапазоне измерений при изготовлении или эксплуатации и его основной погрешности, заносится в паспорт преобразователя.

• ³⁾ Минимальный диапазон измерений - минимально допустимая алгебраическая разность между значениями верхнего и нижнего предела измерений.

• ⁴⁾ Для модификации 3151SD.

• ⁵⁾ Для модификации 3151SH.

• ⁶⁾ Для модификации 3151SG.

• ⁷⁾ Для модификации 3151SA.

• ⁸⁾ Знак «минус» определяется тем, какая из камер отбора давления является базовой;

• ⁹⁾ В меню преобразователей предусмотрен выбор единицах измерения давления, допущенных к применению в РФ. Информация о настройках единиц измерения давления преобразователя указана в руководстве по эксплуатации;

• ¹⁰⁾ Приведенная погрешность определяется относительно: ВПИ при изменении «нуля» или ИВ при изменении диапазона.

• ¹¹⁾ К настроенному диапазону измерений.

• ¹²⁾ Где Yv численно равно значению:

Yv = 1у1 - при температуре окружающего воздуха от +15 °С до +25 °С;

Yv = 1у1 + lyti - при изменении температуры окружающего воздуха от нормальной (от +15 °С до +25 °С).

П р и м е ч а н и я:

• 1. Введены следующие обозначения:

ВПИ - верхний предел измерений;

Дн - диапазон измерений, на который настроен преобразователь, равен разности между значениями верхнего и нижнего пределов измерений;

ИВ - верхний предел настроенного диапазона измерений.

• 2. Основная и дополнительные приведённые погрешности измерений давления суммируются алгебраически.

Т а б л и ц а 3 - Технические

Т а б л и ц а 4 - Показатели надежности
