Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчика), возникающей под действием силы тяжести пропускаемого через весы материала, в аналоговый электрический сигнал, пропорциональный линейной плотности транспортируемого по конвейерной ленте материала. Далее этот сигнал и сигнал, поступающий с датчика скорости (далее - ДС), подвергаются аналого-цифровому преобразованию, математической обработке электронными устройствами весов. Значения производительности весов, линейной плотности материала, скорости конвейерной ленты и суммарной массы материала, взвешенного на весах, выводится на дисплей весоизмерительного прибора.

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного прибора с цифровым отсчетным устройством, которое может устанавливаться в электрическом шкафу. Грузоприемное устройство включает в себя встраиваемую раму под роликовую опору(ы) конвейера, весоизмерительные тензорезисторные датчики, датчик скорости (ДС).

В грузоприемном устройстве весов используется от одного до четырех весоизмерительных

датчиков:

• - серии «Т», «Н»изготавливаемые «Тензо-М», Россия (Регистрационный № СИ РФ №53838-13)

• - серии ILE, ILEB, ILEC, AMI изготавливаемые «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай (Регистрационный № СИ РФ № 15400-13);

• - серии L6G, L6Q, B6Q, BM6G, изготавливаемые «Zhonghang Electronic Measuring Instruments Co., LTD (ZEMIC)», Китай (Регистрационный № СИ РФ № 55198-19).

• -  серии PC6, PCB, PC1, изготавливаемые «Flintec GmbH», Германия (Регистрационный № СИ РФ № 63476-16)

В качестве весоизмерительного прибора применяется приборы:

• - КВ-006.2, изготовитель ООО «Бергхайм», г. Санкт-Петербург,

• -   серии IT6000E, IT8000E, изготовитель «SysTec Systemtechnik und Industrieautomation GmbH», Германия (Регистрационный № 63833-16)

• - серии IT3, изготовитель «SysTec Systemtechnik und Industrieautomation GmbH», Германия (Регистрационный № 82170-21)

Весы выпускаются в следующих модификациях: ВКА-400, ВКА-500, ВКА-650, ВКА-800, ВКА-1000, ВКА-1200, ВКА-1400, ВКА-1600, ВКА-2000 и ВКА-3000 трех исполнениях (в зависимости от числа роликоопор, образующих весовой мост), отличающихся шириной ленты, массогабаритными характеристиками грузоприемного устройства и имеющих обозначение BKA-H-Z-T-Ex, где:

Н - ширина ленты конвейера в мм;

Z - тип датчика (Т, ВМ11, L6G, L6Q, BM6G, PC6, PCB, PC1, ILE, ILEB, ILEC, AMI) ;

Т - пределы допускаемой погрешности весов по ГОСТ 30124-94, % от измеряемой массы;

Общий вид ГПУ весов представлен на рисунке 1, приборов весоизмерительных - на рисунке 2.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.

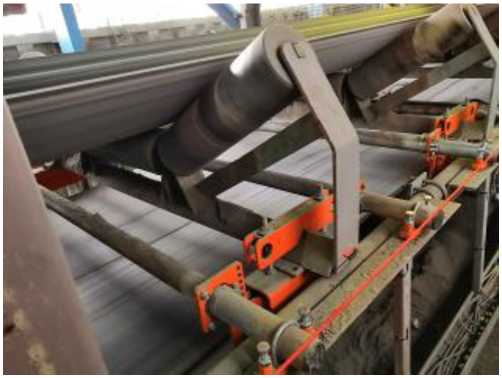

Рисунок 1 - Общий вид ГПУ весов

IT6000E

IT3

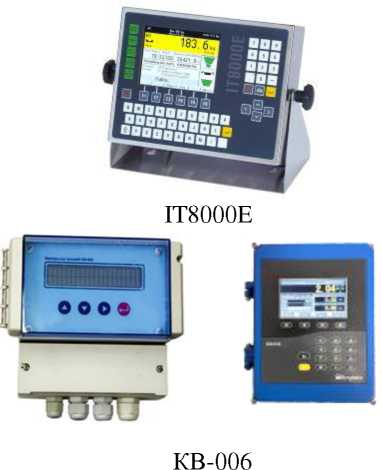

Рисунок 2 - Общий вид приборов весоизмерительных

1

1

1

Рисунок 3 - Схема пломбировки (1 - свинцовая или пластиковая пломба со знаком поверки в виде оттиска поверительного клейма)

Маркировка весов соответствует требованиям ГОСТ 30124-94. Маркировочная табличка представляет собой металлическую табличку и крепится на корпус весоизмерительного прибора или корпус электрического шкафа.

Заводской номер представляет собой набор цифр и наносится ударным методом или лазерной гравировкой на маркировочную табличку.

Таблица 5 -

Метрологические характеристики весов приведены в таблице 1, технические характеристики приведены в таблице 2.

Таблица 2 -

Таблица 3 - Основные технические

Таблица 4 -

ГПУ
