94908-25 Устройство измерения глубины закалки
(Р3123)
Назначение средства измерений:
Устройство измерения предназначено для измерений стальных деталей после закалки
глубины закалки P3123 (далее по тексту - прибор) глубины (толщины) закаленного поверхностного слоя ТВЧ.
Внешний вид.
Устройство измерения глубины закалки
Рисунок № 1
Внешний вид.
Устройство измерения глубины закалки
Рисунок № 2
Внешний вид.
Устройство измерения глубины закалки
Рисунок № 3

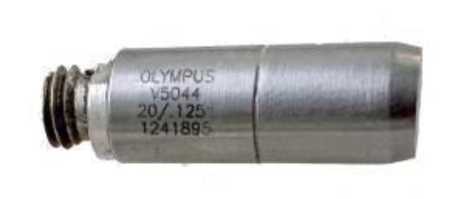

Внешний вид.
Устройство измерения глубины закалки
Рисунок № 4
Общие сведения
Дата публикации - 18.03.2025
Срок свидетельства -
Номер записи - 196702
ID в реестре СИ - 1424150
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Q NET Engineering GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№508 от 2025.03.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Устройство измерения глубины закалки (Р3123)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Простой и информативный отчёт, охватывающий коммерческие организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет предварительный фильтр - выборка по годам или за все время формирования БД, начиная с 2010 года. К выдаче попадают организации с соотношением первичных поверок к периодическим 5 к 1.
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Кто поверяет Устройство измерения глубины закалки (Р3123)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Устройство измерения глубины закалки (Р3123)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Прибор имеет в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор, обработка информации и вывод результатов измерений.
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти вычислительного блока прибора.
Защита программного обеспечения измерителей соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
SHD Studio |
|
Номер версии (идентификационный номер) ПО |
1.0 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах D «Инструкции по эксплуатации» и E «Инспекционное ПО "SHD Studio"» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Локальная поверочная схема.
Q NET Engineering GmbH, Германия
Адрес: Altenkesseler Str. 17/B6 D-66115 Saarbrucken, Germany
Телефон: + 49 - (0) 681 / 9767153, факс: +49 - (0) 681 / 9767158
E-mail: info@q-net.de
Web-сайт: www.q-net.de
Изготовитель
Q NET Engineering GmbH, ГерманияАдрес: Altenkesseler Str. 17/B6 D-66115 Saarbrucken, Germany
Телефон: + 49 - (0) 681 / 9767153, факс: +49 - (0) 681 / 9767158 E-mail: info@q-net.de
Web-сайт: www.q-net.de
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)ИНН 7727061249
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-37-29, факс: +7 (495) 437-56-66
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Q NET Engineering GmbH, ГерманияАдрес: Altenkesseler Str. 17/B6 D-66115 Saarbrucken, Germany
Телефон: + 49 - (0) 681 / 9767153, факс: +49 - (0) 681 / 9767158
E-mail: info@q-net.de
Web-сайт: www.q-net.de
Принцип действия прибора (зав. № 21803) основан на ультразвуковом
эхо-импульсном методе (метод обратного рассеяния ультразвука) неразрушающего контроля. В основе метода лежит измерение времени распространения ультразвуковых волн от поверхности объекта контроля (ОК) до границы фазового перехода материала, возникающей вследствие изменения плотности материала ОК после закалки ТВЧ. По времени двойного прохода продольных ультразвуковых волн через ОК при известной скорости их распространения в материале ОК и угле ввода рассчитывается значение глубины закаленного поверхностного слоя ОК. Для излучения продольных ультразвуковых волн в ОК и приема их отражений используется сменный ультразвуковой пьезоэлектрический преобразователь, который устанавливается на поверхность ОК в месте измерения глубины закаленного слоя.
Конструктивно прибор состоит из вычислительного блока (ноутбука), в состав которого входит ультразвуковая электроника, а также жесткий диск и аккумулятор. В комплект прибора входят два пьезоэлектрических преобразователя, комплект призм и кабелей для соединения с вычислительным блоком. Управление прибором производится с помощью программного обеспечения (ПО), установленного в вычислительный блок прибора. На мониторе вычислительного блока отображаются уровень заряда аккумулятора, в ПО - развертка типа А (А-скан), цифровые результаты измерений глубины закаленного слоя и другая служебная информация. Питание прибора осуществляется от встроенного в вычислительный блок литий-ионного аккумулятора и от внешнего блока питания переменного тока.
В комплект прибора входят два типа преобразователей V5043 и V5044, отличающихся друг от друга размерами диаметра корпуса: преобразователь V5044 (зав. № 1241896) имеет диаметр корпуса 6 мм, преобразователь V5043 (зав. № 1113873) -11 мм.
Общий вид прибора представлен на рисунках 1 - 2.
Заводской номер прибора в цифровом формате методом цифровой печати наносится на маркировочную табличку, расположенную на боковой части корпуса электронного блока. Место нанесения заводского номера показано на рисунке 2. Заводской номер преобразователя в цифровом формате методом гравировки наносится на боковую часть корпуса преобразователя. Общий вид преобразователей V5043 и V5044 и места нанесения заводских номеров преобразователей представлены на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование прибора не предусмотрено.

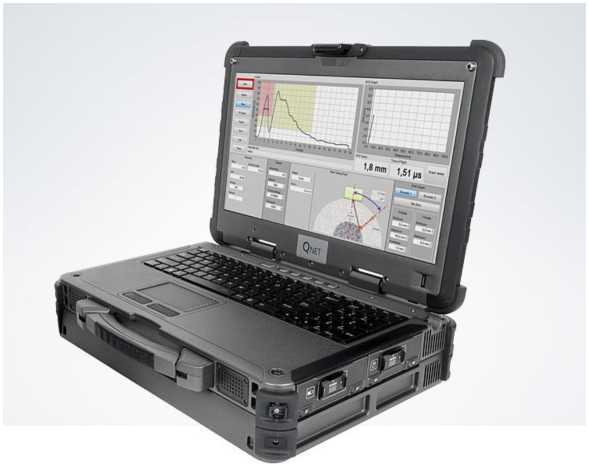

Рисунок 1 - Общий вид устройства измерения глубины закалки P3123

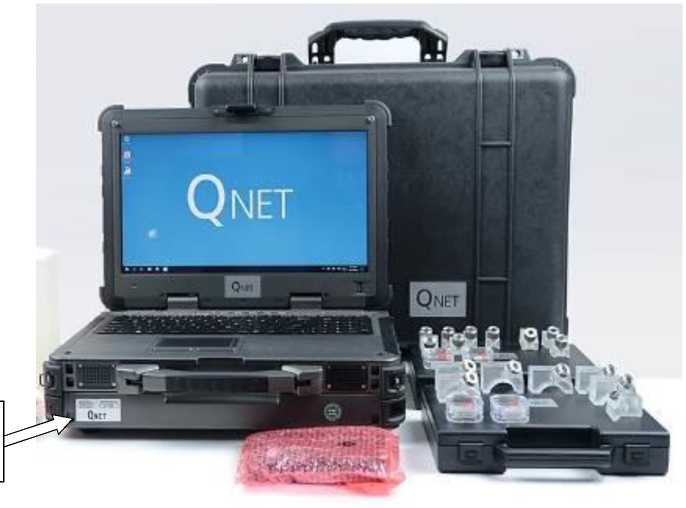

Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера

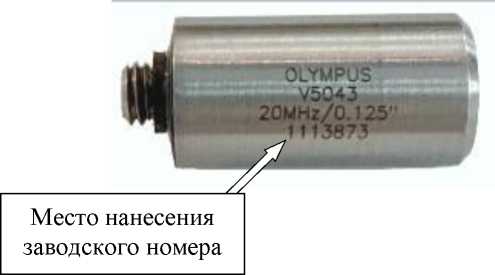

Рисунок 3 - Общий вид преобразователей V5043 и V5044 и места нанесения заводского номера
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений глубины закаленного слоя, мм |
от 2,0 до 9,0 |
|
Пределы допускаемой абсолютной погрешности воспроизведения глубины закаленного слоя, мм |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
Внешний блок питания переменного тока: | |
|
- Напряжение, В |
от 120 до 240 |
|
- Частота, Гц |
50±1 |
|
- Мощность, Вт |
90 |
|
Литий-ионный аккумулятор: | |
|
- Емкость, мА^ч |
8700 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
В закрытом состоянии: | |
|
- Длина |
440 |
|
- Ширина |
320 |
|
- Высота |
120 |
|
В открытом состоянии: | |
|
- Длина |
440 |
|
- Ширина |
340 |
|
- Высота |
380 |
|
Масса, кг, не более |
7,3 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +20 до +30 |
