Сведения о средстве измерений: 94891-25 Система измерений количества и параметров природного газа на газопроводе от ООО "Ставролен" до ГТС ПАО "Газпром"

Номер по Госреестру СИ: 94891-25
94891-25 Система измерений количества и параметров природного газа на газопроводе от ООО "Ставролен" до ГТС ПАО "Газпром"
(Обозначение отсутствует)

Назначение средства измерений:
Система измерений количества и параметров природного газа на газопроводе от ООО «Ставролен» до ГТС ПАО «Газпром» (далее - СИКГ) предназначена для измерений объемного расхода и объема природного газа (далее - газ), приведенных к стандартным условиям (температура плюс 2О абсолютное давление 0,101325 МПа).

сертификация программного обеспечения
Внешний вид. Система измерений количества и параметров природного газа на газопроводе от ООО
Внешний вид.
Система измерений количества и параметров природного газа на газопроводе от ООО "Ставролен" до ГТС ПАО "Газпром"
Рисунок № 1
Внешний вид. Система измерений количества и параметров природного газа на газопроводе от ООО
Внешний вид.
Система измерений количества и параметров природного газа на газопроводе от ООО "Ставролен" до ГТС ПАО "Газпром"
Рисунок № 2
Внешний вид. Система измерений количества и параметров природного газа на газопроводе от ООО
Внешний вид.
Система измерений количества и параметров природного газа на газопроводе от ООО "Ставролен" до ГТС ПАО "Газпром"
Рисунок № 3

Общие сведения

Дата публикации - 14.03.2025
Срок свидетельства -
Номер записи - 196685
ID в реестре СИ - 1424126
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Система измерений количества и параметров природного газа на газопроводе от ООО «Ставролен» до ГТС П,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Ставролен" (ООО "Ставролен")
Страна - РОССИЯ
Населенный пункт - г. Буденновск, Ставропольский край
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - RT_22 Анализ рынка поверки Пензы

Пенза - город в центре европейской части России, административный центр Пензенской области. является городом областного значения, образует муниципальное образование городской округ город Пенза. Население - 501 109 человек.

Пенза расположена в центре европейской части России на Приволжской возвышенности, в 629 км к юго-востоку от Москвы. Город расположен на берегах реки Сура в южной части Пензенской области, в 26 км к востоку от ее географического центра. Площадь города составляет 310,4 кв. км.

Средняя высота над уровнем моря - 174 м. Самая высокая точка находится на холме Боевой горы, вытянутой с SW на NE как хребет. Максимальная высота - 134 м.

Основными видами промышленной продукции, выпускаемой предприятиями города, являются: стальные трубы, промышленная трубопроводная арматура, воздушные и газовые приводные компрессоры, машины для коммунального хозяйства, медицинское оборудование, приборы и средства автоматизации, химическое оборудование, вычислительная техника. ОАО "ППО ЭВТ им. В.А. Ревунова" - производство бытовой техники. НПП "МедИнж" - производство сердечных клапанов. На долю "Маяка" приходится 60% отечественного рынка бумаги-основы, используемой в дизайне, производстве мебели, обоев, декоративных пластиков. НПП "Эра" - производство летных тренажеров для пилотов гражданской авиации, механизмов для химической и нефтехимической промышленности. Пензенская кондитерская фабрика - более 130 наименований кондитерских изделий и др.

Отчет "Анализ рынка поверки в Пензе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пенза.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№500 от 2025.03.13 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Система измерений количества и параметров природного газа на газопроводе от ООО "Ставролен" до ГТС ПАО "Газпром" (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Ставролен" (ООО "Ставролен")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94891-25

 Система измерений количества и параметров природного газа на газопроводе от ООО "Ставролен" до ГТС ПАО "Газпром", Обозначение отсутствует
Общество с ограниченной ответственностью "Ставролен" (ООО "Ставролен") (РОССИЯ г. Буденновск, Ставропольский край) 		ОТ
МП 		1 год
Отчет - MV_8 Проверить как часто используется эталон: первичные эталоны, средства измерений в качестве эталонов, эталоны единиц величин

Отчет позволяет оценить частоту использования эталона в качестве средства поверки.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
При количестве поверок меньше 40 тыс., выводится список всех поверок.
Строятся графики поверок (всех и периодических) по месяцам.

Стоимость 200 руб. или по подписке

Кто поверяет Система измерений количества и параметров природного газа на газопроводе от ООО "Ставролен" до ГТС ПАО "Газпром" (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • Система измерений количества и параметров природного газа на газопроводе от ООО «Ставролен» до ГТС П
    		•  4 4 0 0 4 4 0

    Стоимость поверки Система измерений количества и параметров природного газа на газопроводе от ООО "Ставролен" до ГТС ПАО "Газпром" (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) СИКГ реализовано на базе ПО FloBoss S600+ и программного пакета SCADA-iFIX, установленного на АРМ оператора. ПО FloBoss S600+ обеспечивает вычисление объемного расхода и объема газа, приведенных к стандартным условиям, и реализацию основных функций СИКГ. Программный пакет SCADA-iFIX, установленный на АРМ оператора, обеспечивает вспомогательный функционал:

    • - сбор результатов измерений с хроматографов и анализаторов ТТР;

    • - сбор результатов измерений и вычислений с FloBoss S600+;

    • - отображение данных на АРМ оператора, хранение данных;

    • - формирование отчетов пользовательского формата.

    Защита ПО СИКГ от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем пломбирования задней панели FloBoss S600+, идентификации ПО, авторизации (на АРМ оператора реализована многоуровневая система паролей), ведением архива измерений и журнала событий.

    Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

    Таблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    ПО FloBoss S600+

    ПО АРМ оператора

    Идентификационное наименование ПО

    -

    iFIX

    Номер версии (идентификационный номер)

    ПО

    06.13/ХХ ХХХХХХ

    5.5

    Цифровой идентификатор ПО

    9935

    -

    Алгоритм     вычисления     цифрового

    идентификатора

    CRC 16

    -

    *«Х» может принимать значения от 0 до 9 и не относится к метрологически значимой части ПО.


    Знак утверждения типа

    Знак утверждения типа

    наносится на маркировочную табличку, установленную на корпусе шкафа СОИ (в соответствии с рисунком 1) и на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Инструкция. Государственная система обеспечения единства измерений. Объемный расход и объем природного газа. Методика измерений системой измерений количества и параметров природного газа на газопроводе от ООО «Ставролен» до ГТС ПАО «Газпром», аттестованная ООО «ПРОММАШ ТЕСТ Метрология» (номер записи в реестре аккредитованных лиц № RA.RU.314404), свидетельство об аттестации методики (метода) измерений № 070/RA.RU.314404/2024.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа».

    Правообладатель

    Общество с ограниченной ответственностью «Ставролен» (ООО «Ставролен») ИНН 2624022320

    Юридический адрес: 356800, Ставропольский край, Буденновский р-н, г. Буденновск, ул. Розы Люксембург, д. 1

    Изготовитель

    Общество с ограниченной ответственностью «Ставролен» (ООО «Ставролен»)
    ИНН 2624022320
    Адрес: 356800, Ставропольский край, р-н Буденновский, г. Буденновск, ул. Розы Люксембург, д. 1

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
    Юридический адрес: 119415, г. Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
    Адрес места осуществления деятельности: 142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2

    Правообладатель

    Общество с ограниченной ответственностью «Ставролен» (ООО «Ставролен») ИНН 2624022320
    Юридический адрес: 356800, Ставропольский край, Буденновский р-н, г. Буденновск, ул. Розы Люксембург, д. 1

    Принцип действия СИКГ основан на непрерывном измерении, преобразовании и обработке при помощи системы сбора и обработки информации (далее - СОИ) входных сигналов, поступающих по линиям связи от средств измерений объемного расхода, давления, температуры, компонентного состава газа и показателей качества газа.

    СИКГ реализует косвенный метод динамических измерений объемного расхода и объема газа, приведенных к стандартным условиям.

    СИКГ состоит из блока измерительных линий (одна рабочая DN 3ОО и одна резервная DN 3ОО измерительные линии), блока измерений параметров качества газа (далее - БИК) и СОИ.

    На каждой измерительной линии установлены:

    • - счетчики газа ультразвуковые FLOWSIC 6ОО (рег. № 43981-11) модификации FLOWSIC 6ОО Quatro (далее - УЗПР);

    • - термопреобразователи сопротивления Rosemount 0065 (рег. № 53211-13);

    • - преобразователи измерительные 3144P (рег. № 14683-О9) или преобразователи измерительные Rosemount 3144P (рег. № 56381-14);

    • - преобразователи давления измерительные 3051 (рег. № 14О61-1О) модели 3051TA.

    БИК включает:

    • - газоанализаторы хроматографические типа PGC 9О.5О   (рег. № 146О4-1О)

    (далее - хроматографы);

    • - анализаторы точек росы интерференционные «КОНГ-Прима-10» (рег. № 28228-1О) (далее - анализаторы ТТР).

    СОИ включает:

    • - преобразователи измерительные тока и напряжения с гальванической развязкой (барьеры искрозащиты) серии К модели KFD2-STC4-Ex1.2O (рег. № 22153-О8);

    • - контроллеры измерительные FloBoss S600+ (далее - FloBoss S600+) (заводские номера 2ОО28729, 2ОО28731, 2ОО2874О) (основной, дублирующий и резервный);

    • - автоматизированное рабочее место (далее - АРМ) оператора с программным пакетом SCADA-iFIX.

    Отдельные автономные блоки СИКГ имеют следующий состав:

    • - автономный блок № 1, состоящий из средств измерений, установленных на рабочей измерительной линии, в БИК и СОИ;

    • - автономный блок № 2, состоящий из средств измерений, установленных на резервной измерительной линии, в БИК и СОИ.

    На основе измеренных значений объемного расхода и объема при рабочих условиях, температуры, абсолютного давления газа, компонентного состава газа и рассчитанного коэффициента сжимаемости газа FloBoss S600+ выполняют расчет объемного расхода и объема газа, приведенных к стандартным условиям. Коэффициент сжимаемости газа рассчитывается в соответствии с методом по ГСССД МР 273-2018.

    СИКГ представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного и единичного изготовления. Монтаж и наладка СИКГ осуществлены непосредственно на объекте эксплуатации в соответствии с эксплуатационными документами компонентов СИКГ.

    Основные функции СИКГ:

    • - измерение и индикация объемного расхода и объема газа при рабочих условиях, температуры, абсолютного давления и компонентного состава газа, а также температуры точки росы по воде и углеводородам;

    • - приведение объемного расхода и объема газа к стандартным условиям (температура плюс 20 абсолютное давление 0,101325 МПа);

    • - формирование, архивирование, хранение информации об измеренных и вычисленных параметрах;

    • - защита системной информации от несанкционированного доступа;

    • - передача сведений об измеренных и вычисленных параметрах газа по цифровому протоколу передачи данных на верхний уровень.

    К данному типу средства измерений относится СИКГ с заводским № СИКГ-Г-01-0001.

    Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв кириллицы, и знак утверждения типа наносятся на маркировочную табличку, расположенную на корпусе шкафа СОИ типографским способом. Места нанесения знака утверждения типа и заводского номера приведены на рисунке 1.

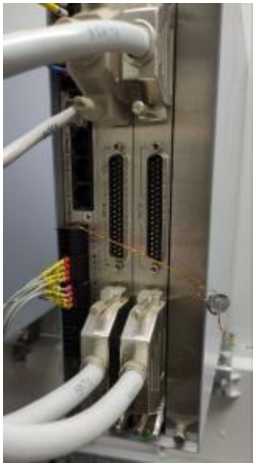

    Пломбирование задней панели FloBoss S600+ осуществляется с помощью контровочной проволоки, проведенной через специальные отверстия и пластмассовой (свинцовой) пломбы. Схема пломбировки задней панели FloBoss S600+ представлена на рисунке 2. Знак поверки наносится на пломбу, установленную в соответствии с рисунком 2.

    Внешний вид. Система измерений количества и параметров природного газа на газопроводе от ООО
    Внешний вид. Система измерений количества и параметров природного газа на газопроводе от ООО

    ЛУКОЙЛ

    Система измереиий калнчестпа и параметрон прирпдппгп газа па татпирокгме пз ООО «Огаврппен» до ГТС ПАО «Газп])ом»

    Заводской н031 ср: С1ТКГ-Г-01-000 I Изюгинигель; ООО «Огнвродсн»

    Место нанесения

    знака утверждения

    тина

    Metro jjii несения

    .заводскою номера

    Внешний вид. Система измерений количества и параметров природного газа на газопроводе от ООО

    Рисунок 2 - Схема пломбировки задней панели FloBoss S600+

    Рисунок 1 - Места нанесения знака утверждения типа и заводского номера


    Таблица 5 - Комплектность

    Наименование

    Обозначение

    Количество, шт./экз.

    Система измерений количества и параметров природного газа на газопроводе от ООО «Ставролен» до ГТС ПАО «Газпром»

    -

    1

    Паспорт

    -

    1

    Методика поверки

    -

    1


    Таблица 2 -

    Наименование характеристики

    Значение

    Объемный расхода газа, приведенный к стандартным условиям, по каждой измерительной линии, м3/ч:

    - при основном режиме работы

    от 14588,8 до 411181,0

    - при резервном режиме работы

    от 14296,2 до 443625,0

    Пределы допускаемой относительной погрешности измерений объемного расхода (объема) газа, приведенного к стандартным условиям, %

    - при основном режиме работы в диапазонах абсолютного давления газа от 2,30 до 4,15 МПа

    ±1,0

    - при основном режиме работы в диапазонах абсолютного давления газа от 2,0 до 2,3 МПа

    ±1,1

    - при резервном режиме работы

    ±1,5

    Пределы допускаемой абсолютной погрешности измерений количества импульсов (частота следования импульсов от 50 до 10000 Гц), импульсы (на каждые 10000 импульсов)

    ±1

    Пределы допускаемой приведенной к диапазону измерений погрешности измерений сигналов силы постоянного тока от 4 до 20 мА, %

    ±0,05

    Пределы допускаемой относительной погрешности измерений времени, %

    ±0,02

    Пределы допускаемой относительной погрешности вычислений физических свойств, расхода и количества газа, %

    ±0,05

    Таблица 3 - Технические

    Наименование характеристики

    Значение

    Объемный расхода газа при рабочих условиях по каждой измерительной линии (при основном и резервном режимах работы), м3/ч

    от 780 до 7800

    Абсолютное давление газа, МПа:

    • - при основном режиме работы

    • - при резервном режиме работы

    от 2,00 до 4,15 от 2,00 до 4,15

    Температура газа, °C:

    • - при основном режиме работы

    • - при резервном режиме работы

    от +5 до +45 от +5 до +50

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    220+з2з2

    50±1

    Наименование характеристики

    Значение

    от +0 до +45

    от +10 до +30 от +15 до +25

    не более 95

    от 30 до 80 от 84,0 до 106,7

    Условия эксплуатации:

    • - температура окружающего воздуха в месте установки средств измерений температуры газа и электронного блока УЗПР (оснащены термочехлами), °С

    • - температура окружающего воздуха в месте установки средств измерений давления газа (оснащены термочехлами), хроматографов и анализаторов ТТР, °С

    • - температура окружающего воздуха в месте установки СОИ, °С

    • - относительная влажность воздуха (без конденсации воздуха) в месте установки средств измерений температуры и давления газа, УЗПР, хроматографов и анализаторов ТТР, %

    • - относительная влажность воздуха (без конденсации воздуха) в месте установки СОИ, %

    - атмосферное давление, кПа

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средняя наработка на отказ, ч

    30000

    Срок службы, лет, не менее

    10


    Настройки внешнего вида
    Цветовая схема
    Ширина
    Левая панель
