Принцип работы повторителей основан на гальванической трансформаторной развязке по цепям питания и на гальванической емкостной или трансформаторной развязке по цепям сигналов между взрывоопасной и взрывобезопасной зонами, в зависимости от модификации. Повторители также обеспечивают двунаправленную передачу цифровых сигналов по HART-протоколу.

Повторители изготавливаются в четырех модификациях: СБС-07-Н-М, СБС-07-Н-Т, СБС-10-Н-М, СБС-10-Н-Т, отличающихся направлением преобразования входных аналоговых сигналов силы постоянного электрического тока между взрывоопасной и взрывобезопасной зонами, способом подключения различных датчиков, величиной потребляемой мощности, способом гальванической развязки по цепям сигналов.

Структура условного обозначения модификаций:

СБС-Х1-Н-Х3,

где СБС - серия устройств;

X1 - направление преобразования входных аналоговых сигналов силы постоянного электрического тока между взрывоопасной и взрывобезопасной:

• -    07 - из взрывоопасной во взрывобезопасную зону;

• -    10 - из взрывобезопасной во взрывоопасную зону.

Н - двунаправленный сигнал по HART-протоколу;

Хз - способ гальванической развязки по цепям сигналов:

• -   М - гальваническая развязка на усилителе постоянного тока по схеме «модулятор-усилитель переменного сигнала - демодулятор» (МДМ усилитель);

• -    Т - трансформаторная гальваническая развязка.

Конструктивно все модификации повторителей выполнены в пластиковом корпусе черного цвета и предназначены для установки на DIN-рейку при помощи специальной защелки на тыльной стороне корпуса, что предусматривает возможность подачи питания через нижний разъем T-bus. Все модификации изготовлены в двухканальном исполнении.

На лицевой панели повторителей модификаций СБС-07-Н-М и СБС-07-Н-Т находится один зеленый световой индикатор питания. На лицевой панели повторителей модификаций СБС-10-Н-М и СБС-10-Н-Т находятся два световых индикатора. Зелёным цветом индицируется подача питания, красным цветом - отсутствие выходного тока на любом из каналов.

Повторители модификаций СБС-07-Н-М, СБС-07-Н-Т предназначены для работы с активными и пассивными датчиками. Повторители модификаций СБС-10-Н-М, СБС-10-Н-Т предназначены для работы с активными датчиками.

Повторители выполнены со взрывозащитой вида «искробезопасная электрическая цепь» (i), уровнем взрывозащиты вида (ia) в соответствии с требованиями ГОСТ 31610.0-2019, ГОСТ 31610.11-2014, имеет маркировку взрывозащиты [Ex ia Ga] IIC и предназначены для установки вне взрывоопасных зон.

Заводской номер повторителей, однозначно идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус повторителей наклейкой, расположенной на лицевой панели, и методом УФ-печати на боковой панели повторителей, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.

Нанесение знака поверки на повторители не предусмотрено.

Пломбирование повторителей предусмотрено.

Общий вид повторителей с указанием мест нанесения знака утверждения типа, заводского номера приведен на рисунке 1.

Общие для всех модификаций места нанесения пломбировки на примере модификации СБС-10-Н-Т приведены на рисунке 2.

Места нанесения заводского номера

Место нанесения знака утверждения типа

а) СБС-07-Н-М

б) СБС-07-Н-Т

7(4951015-38-79

в) СБС-10-Н-М

г) СБС-10-Н-Т

L0: 0,01 мкФ Gallic

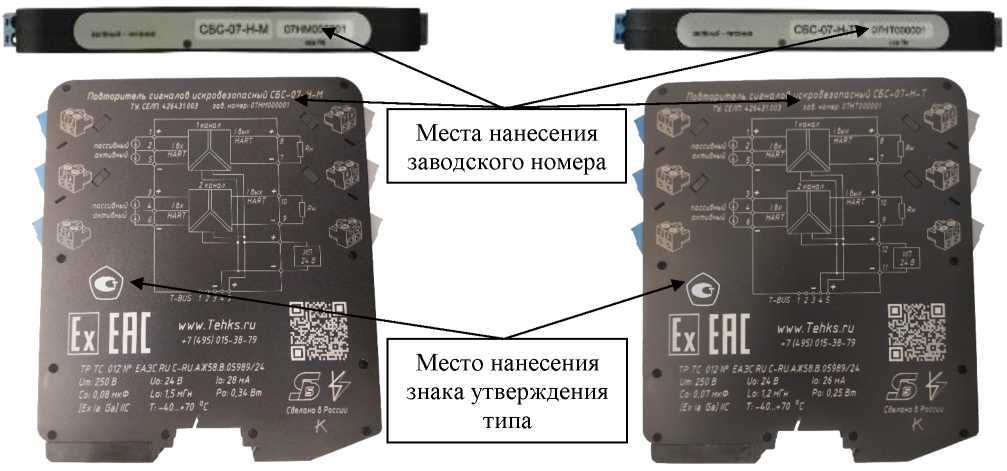

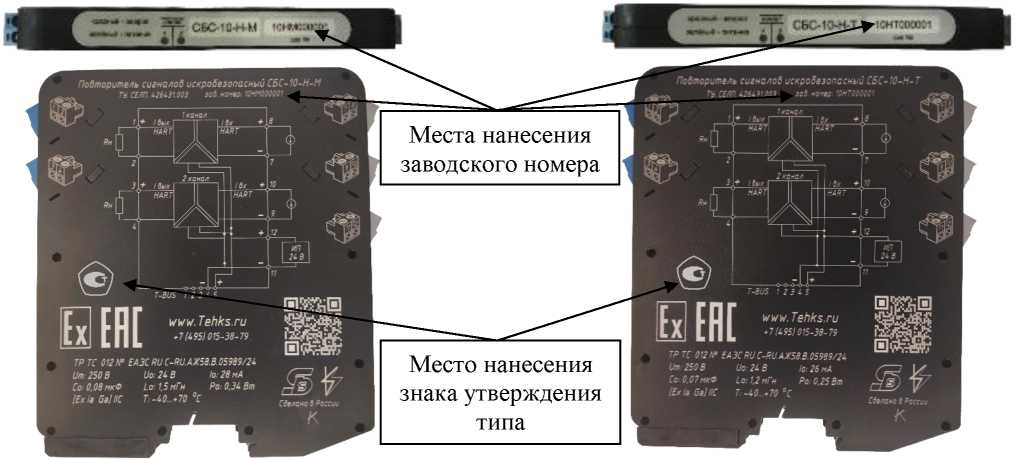

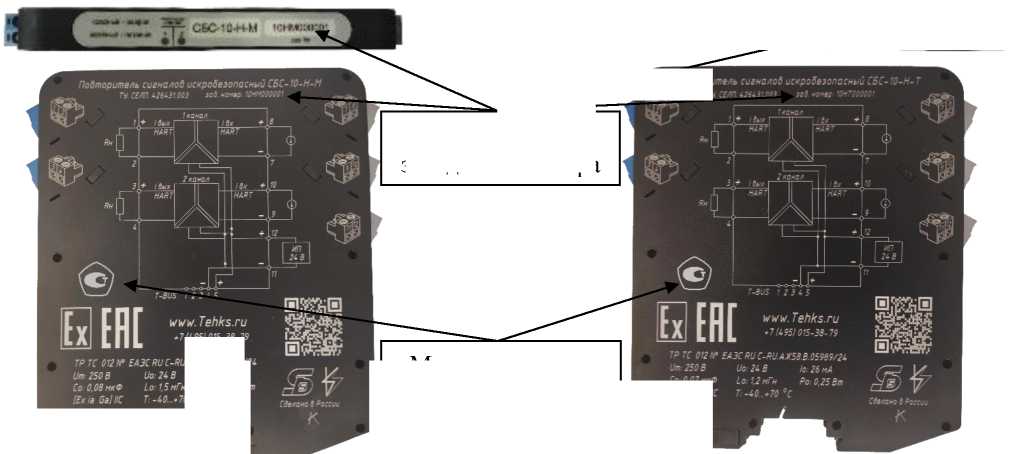

Рисунок 1 - Общий вид повторителей с указанием мест нанесения знака утверждения типа, заводского номера

Место нанесения знака утверждения типа

/о: 28 мА Ро: 0.3i 8т °C

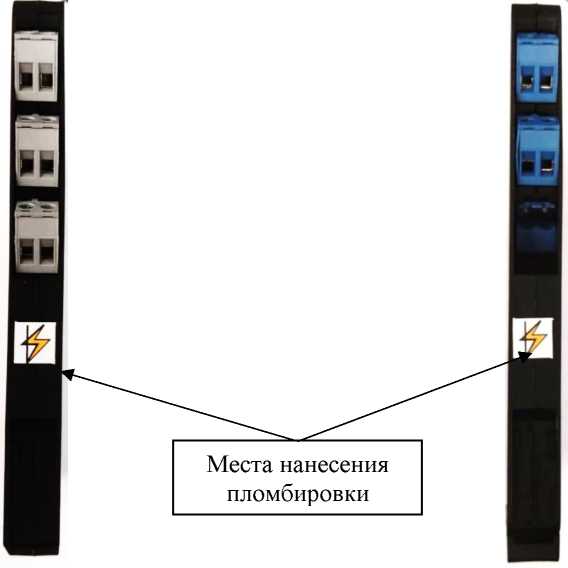

Рисунок 2 - Общие для всех модификаций места нанесения пломбировки на примере модификации СБС-10-Н-Т

Таблица 4 - Комплектность

Таблица 1 -

Таблица 2 - Технические характеристики

Таблица 3 - Показатели надежности
