Номер по Госреестру СИ: 94860-25
94860-25 Модули аналоговых входов
(WB-MAI6)
Назначение средства измерений:
предназначены электрического сопротивления,
Модули аналоговых входов WB-MAI6 (далее - модули) для измерений входных сигналов напряжения и силы постоянного тока, сопротивления, преобразований сигналов от термопреобразователей преобразователей термоэлектрических, NTC-термисторов в значения температуры.
Внешний вид.
Модули аналоговых входов
Рисунок № 1
Внешний вид.
Модули аналоговых входов
Рисунок № 2
Общие сведения
Дата публикации - 11.03.2025
Срок свидетельства - 10.03.2030
Номер записи - 196654
ID в реестре СИ - 1424049
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЗАЦИИ" (ООО "ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЗАЦИИ")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Долгопрудный
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№468 от 2025.03.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Модули аналоговых входов (WB-MAI6)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЗАЦИИ" (ООО "ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЗАЦИИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94860-25 10.03.2030 |
Модули аналоговых входов, WB-MAI6 Общество с ограниченной ответственностью "ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЗАЦИИ" (ООО "ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЗАЦИИ") (РОССИЯ Московская обл., г. Долгопрудный) |
ОТ МП |
3 года |
Кто поверяет Модули аналоговых входов (WB-MAI6)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Модули аналоговых входов (WB-MAI6)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) модулей является встроенным. Встроенное ПО обеспечивает выполнение измерений (включая управление коммутацией входов и внутренних цепей, управление работой АЦП), запись и хранение в энергонезависимой памяти прибора настроек каналов, приём и передачу информации по интерфейсу RS-485.
ПО разделено на метрологически значимую и незначимые части.
Метрологические характеристики модулей нормированы с учетом влияния метрологически значимой части ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО модулей приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
2.Х.Х |
|
Цифровой идентификатор ПО |
- |
|
П р и м е ч а н и е - Номер версии встроенного ПО состоит из двух частей:
| |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на корпус модуля любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Ввод в эксплуатацию и эксплуатация» руководства по эксплуатации РЭ 26.51.53-001-49855173-2024.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 « Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.53-001-49855173-2024 «Модули аналоговых входов WB-MAI6.
Технические условия».
ПравообладательОбщество с ограниченной ответственностью «ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЗАЦИИ» (ООО «ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЗАЦИИ») ИНН 5047269609
Адрес юридического лица: 141700, Московская обл., г.о. Долгопрудный, г. Долгопрудный, Лихачевский пр-д, д. 4, стр. 1, помещ. 1-4
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, Россия, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Правообладатель
Общество с ограниченной ответственностью «ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЗАЦИИ» (ООО «ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЗАЦИИ») ИНН 5047269609Адрес юридического лица: 141700, Московская обл., г.о. Долгопрудный, г. Долгопрудный, Лихачевский пр-д, д. 4, стр. 1, помещ. 1-4
Изготовители
Общество с ограниченной ответственностью «ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЗАЦИИ» (ООО «ОБОРУДОВАНИЕ ДЛЯ АВТОМАТИЗАЦИИ») ИНН 5047269609
Адрес юридического лица: 141700, Московская обл., г.о. Долгопрудный, г. Долгопрудный, Лихачевский пр-д, д. 4, стр. 1, помещ. 1-4
Адрес места осуществления деятельности: 141700, Московская обл., г.о. Долгопрудный, г. Долгопрудный, Лихачевский пр-д, д. 6, стр. 1, эт. 4
Принцип действия модулей основан на преобразовании аналогового сигнала в цифровой с последующей передачей на контроллер или персональный компьютер (далее -ПК).
Сигналы силы постоянного тока измеряются с помощью встроенных в модуль шунтирующих резисторов в 100 Ом. Для получения сигналов от термопреобразователей сопротивление по двухпроводной и трёхпроводной схеме используются встроенные прецизионные источники тока от 50 до 1000 мкА.
В модули встроены отключаемые делители напряжения, которые отключаются автоматически в зависимости от входного сигнала.
Модуль может поставляться в комплекте с внешними делителями напряжения WB-VDIV, которые позволяют увеличить диапазон измеряемого напряжения, а также повысить входное сопротивление для напряжений более 4,5 В.
Модули имеют 6 универсальных входов. Каждый вход по очереди подключается к аналого-цифровому преобразователю (далее - АЦП) для измерения входных сигналов.
Управление модулями производится с контроллера или ПК по шине RS-485 командами по протоколу Modbus.
Конструктивно модули выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. На корпус модулей крепятся клеммы для присоединения подводящих проводников и кабеля питания.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.

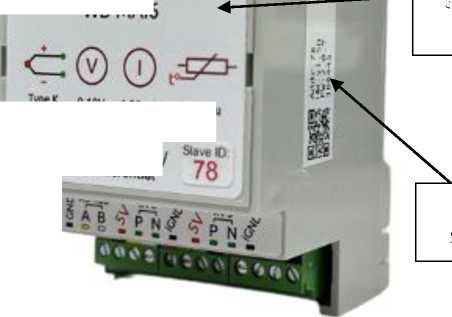

Общий вид модулей с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на модули не предусмотрено.
Analog Input
WB-MAI6
Место нанесения заводского номера
Место нанесения знака утверждения типа
0-1W 4 2ОГПА (t.NJ Си И».
© ’2Slngl».EMed/
' 6 Oiffwenbal
Рисунок 1 - Общий вид модулей с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазоны измерений силы постоянного тока, мА |
от 0 до 5 от 0 до 20 от 4 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, мА |
±(0,002^1изм+0,001) |
|
Диапазоны измерений напряжения постоянного тока в однополярном режиме, В |
от 0 до 1 от 0 до 10 от 0 до +30 от 0 до 60 (с делителем напряжения WB-VDIV) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в однополярном режиме, В:
|
±(0,002^иизм+0,00005) ±(0,005^иизм+0,00005) ±(0,002^иизм+0,02) |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в однополярном режиме (в диапазоне измерений напряжения постоянного тока от 0 до 30), В:
|
±(0,002^иизм+0,00005) ±(0,005^иизм) ±(0,01-иизм) |
|
Диапазоны измерений напряжения постоянного тока в дифференциальном режиме, В |
от -0,05 до +0,05 от -2 до +2 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока в дифференциальном режиме, В |
±(0,002^иизм+0,00003) |
|
Диапазон измерений сопротивления постоянному току, для двухпроводного подключения, Ом |
от 0 до 500000 |
|
Пределы допускаемой абсолютной погрешности измерений сопротивлений постоянному току, для двухпроводного подключения, Ом:
|
±(0,001-Кизм+0,3) ±(0,002•Rизм) ±(0,015•Rизм) |
|
Диапазон измерений сопротивлений постоянному току, для трехпроводного подключения, Ом |
от 0 до 5000 |
|
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, для трехпроводного подключения, Ом |
±(0,001•Rизм+0,15) |
|
Наименование характеристики |
Значение |
|
Диапазоны преобразований сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в температурном эквиваленте, °С: - Pt 50 (а = 0,00385 °C-1) |
от -100 до +850 |
|
- Pt 100 (а = 0,00385 °C-1) |
от -100 до +850 |
|
- Pt 500 (а = 0,00385 °C-1) |
от -100 до +850 |
|
- Pt 1000 (а = 0,00385 °C -1) |
от -100 до +850 |
|
- 50П (а = 0,00391 °C -1) |
от -100 до +850 |
|
- 100П (а = 0,00391 °C -1) |
от -100 до +850 |
|
- 500П (а = 0,00391 °C -1) |
от -100 до +850 |
|
- 1000П (а = 0,00391 °C -1) |
от -100 до +850 |
|
- 50М (а = 0,00428 °C -1) |
от -100 до +200 |
|
- 100М (а = 0,00428 °C -1) |
от -100 до +200 |
|
- 500М (а = 0,00428 °C -1) |
от -100 до +200 |
|
- 1000М (а = 0,00428 °C -1) |
от -100 до +200 |
|
- 100Н (а = 0,00428 °C -1) |
от -60 до +180 |
|
- 500Н (а = 0,00428 °C -1) |
от -60 до +180 |
|
- 1000Н (а = 0,00428 °C -1) |
от -60 до +180 |
|
Пределы допускаемой абсолютной погрешности преобразований входных сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в температурном эквиваленте, для двухпроводного подключения, °С: - Pt 50 (а = 0,00385 °C-1) и 50П (а = 0,00391 °C -1) |
±1,5 |
|
- Pt 100 (а = 0,00385 °C-1) и 100П (а = 0,00391 °C -1) |
±0,8 |
|
- Pt 500 (а = 0,00385 °C-1)и 500П (а = 0,00391 °C -1) |
±0,2 |
|
- Pt 1000 (а = 0,00385 °C-1) и 1000П (а = 0,00391 °C -1) |
±0,15 |
|
- 50М (а = 0,00428 °C -1) |
±1,4 |
|
- 100М (а = 0,00428 °C -1) |
±0,7 |
|
- 500М (а = 0,00428 °C -1) |
±0,2 |
|
- 1000М (а = 0,00428 °C -1) |
±0,14 |
|
- 100Н (а = 0,00428 °C -1) |
±0,5 |
|
- 500Н (а = 0,00428 °C -1) |
±0,13 |
|
- 1000Н (а = 0,00428 °C -1) |
±0,1 |
|
Пределы допускаемой абсолютной погрешности преобразований входных сигналов от термопреобразователей сопротивления по ГОСТ 6651-2009 в температурном эквиваленте, для трехпроводного подключения, °С: - Pt 50 (а = 0,00385 °C-1) и 50П (а = 0,00391 °C -1) |
±0,6 |
|
- Pt 100 (а = 0,00385 °C-1) и 100П (а = 0,00391 °C -1) |
±0,33 |
|
- Pt 500 (а = 0,00385 °C-1)и 500П (а = 0,00391 °C -1) |
±0,14 |
|
- Pt 1000 (а = 0,00385 °C-1) и 1000П (а = 0,00391 °C -1) |
±0,13 |
|
- 50М (а = 0,00428 °C -1) |
±0,6 |
|
- 100М (а = 0,00428 °C -1) |
±0,31 |
|
- 500М (а = 0,00428 °C -1) |
±0,13 |
|
- 1000М (а = 0,00428 °C -1) |
±0,12 |
|
- 100Н (а = 0,00428 °C -1) |
±0,23 |
|
- 500Н (а = 0,00428 °C -1) |
±0,09 |
|
- 1000Н (а = 0,00428 °C -1) |
±0,08 |
|
Наименование характеристики |
Значение |
|
Диапазон преобразований сигналов от преобразователей термоэлектрических типа К по ГОСТ Р 8.585-2001в температурном эквиваленте, °С |
от -150 до +1200 |
|
Пределы допускаемой абсолютной погрешности преобразований входных сигналов от преобразователей термоэлектрических типа К по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С |
±(0,8+0,002•(tизм - Тх.с.) |
|
Диапазоны преобразований входных сигналов от NTC-термисторов в температурном эквиваленте, °С*:
|
от -55 до +155 от -50 до +150 |
|
Пределы допускаемой абсолютной погрешности преобразований входных сигналов от NTC-термисторов в температурном эквиваленте, °С |
±0,2 |
|
* Номинальная статическая характеристика NTC-термисторов приведена в таблице 3 П р и м е ч а н и я: 1изм - значение силы постоянного тока, измеряемое модулем; Пизм - значение напряжения постоянного тока, измеряемое модулем; Кизм - значение сопротивления постоянному току, измеряемое модулем; Тизм - значение температуры, измеряемое модулем; 1х.с. - значение температуры окружающей среды. | |
Таблица 3 - Номинальная статическая характеристика NTC-термисторов
|
Температура Т, эквивалентное значению сопротивления, °C |
Значение сопротивления при Т термистора NTC-10k, Ом |
Значение сопротивления при Т термистора NTC-1.8k, Ом |
|
-55 |
963000 |
- |
|
-50 |
670100 |
63880 |
|
-45 |
471700 |
47500 |
|
-40 |
336500 |
35680 |
|
-35 |
242600 |
27070 |
|
-30 |
177000 |
20720 |
|
-25 |
130400 |
16000 |
|
-20 |
97070 |
12460 |
|
-15 |
72930 |
9779 |
|
-10 |
55330 |
7733 |
|
-5 |
42320 |
6160 |
|
0 |
32650 |
4940 |
|
+5 |
25390 |
3988 |
|
+10 |
19900 |
3240 |
|
+15 |
15710 |
2649 |
|
+20 |
12490 |
2177 |
|
+25 |
10000 |
1800 |
|
+30 |
8057 |
1496 |
|
+35 |
6531 |
1250 |
|
+40 |
5327 |
1049 |
|
+45 |
4369 |
884,8 |
|
+50 |
3603 |
749,7 |
|
+55 |
2986 |
638,0 |
|
Температура t, эквивалентное значению сопротивления, °C |
Значение сопротивления при t термистора NTC-10k, Ом |
Значение сопротивления при t термистора NTC-1.8k, Ом |
|
+60 |
2488 |
545,3 |
|
+65 |
2083 |
467,9 |
|
+70 |
1752 |
403,1 |
|
+75 |
1481 |
348,5 |
|
+80 |
1258 |
302,5 |
|
+85 |
1072 |
263,4 |
|
+90 |
918 |
230,2 |
|
+95 |
789 |
201,9 |
|
+100 |
680 |
177,5 |
|
+105 |
589 |
156,6 |
|
+110 |
511 |
138,6 |
|
+115 |
445 |
123,0 |
|
+120 |
389 |
109,5 |
|
+125 |
342 |
97,9 |
|
+130 |
301 |
87,4 |
|
+135 |
265 |
78,4 |
|
+140 |
235 |
70,5 |
|
+145 |
208 |
63,5 |
|
+150 |
185 |
57,4 |
|
+155 |
165 |
- |
Таблица 4 - Технические
|
Наименование характеристики |
Значение |
|
Количество каналов однополярных (дифференциальных), шт. |
12 (6) |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 9 до 28 |
|
Потребляемая мощность, Вт, не более |
0,5 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
54x97x59 |
|
Масса, кг, не более |
0,11 |
|
Условия эксплуатации:
|
от -40 до +60 до 98 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
200000 |
|
Средний срок службы, лет |
5 |
