Номер по Госреестру СИ: 94859-25
94859-25 Комплексы аппаратно-программные распределенного измерения температуры
(ДТ-КРИО)
Назначение средства измерений:
Комплексы аппаратно-программные распределенного измерения температуры ДТ-КРИО (далее - комплексы) предназначены для измерений, регистрации и накопления значений о температуре различных природных сред (газа, жидкости, грунта) в процессе проведения инженерно-геологических изысканий, а также на этапах строительства и эксплуатации зданий и сооружений, на стационарных опытных площадках и в специально оборудованных стационарных мониторинговых термометрических скважинах, а также в промышленных установках различного назначения.
Внешний вид.
Комплексы аппаратно-программные распределенного измерения температуры
Рисунок № 1
Внешний вид.
Комплексы аппаратно-программные распределенного измерения температуры
Рисунок № 2
Внешний вид.
Комплексы аппаратно-программные распределенного измерения температуры
Рисунок № 3
Общие сведения
Дата публикации - 12.03.2025
Срок свидетельства - 10.03.2030
Номер записи - 196653
ID в реестре СИ - 1424048
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ДТ-КРИО,
Производитель
Изготовитель - Общество с ограниченной ответственностью "А4 СЕНСОРС" (ООО "А4 СЕНСОРС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№468 от 2025.03.10 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Комплексы аппаратно-программные распределенного измерения температуры (ДТ-КРИО)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "А4 СЕНСОРС" (ООО "А4 СЕНСОРС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94859-25 10.03.2030 |
Комплексы аппаратно-программные распределенного измерения температуры, ДТ-КРИО Общество с ограниченной ответственностью "А4 СЕНСОРС" (ООО "А4 СЕНСОРС") (РОССИЯ г. Москва) |
ОТ МП |
5 лет |
Кто поверяет Комплексы аппаратно-программные распределенного измерения температуры (ДТ-КРИО)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Комплексы аппаратно-программные распределенного измерения температуры (ДТ-КРИО)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Комплексы имеют встроенное программное обеспечение (далее - ПО) DT-CRYO. Программное обеспечение предназначено для реализации взаимодействия узлов комплекса, проведения измерений, импорта исходных данных, сохранения и экспорта измеренных величин, а также для обработки данных.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
DT-CRYO |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.Х* |
|
* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.4 «Принцип действия» документа РДСП.421421.001 РЭ «Комплекс аппаратно-программный распределенного измерения температуры ДТ-КРИО. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
РДСП.421421.001 ТУ «Комплекс аппаратно-программный распределенного измерения температуры ДТ-КРИО. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «А4 СЕНСОРС» (ООО «А4 СЕНСОРС») ИНН: 9731080897
Юридический адрес: 121205, г. Москва, вн.тер.г. Муниципальный округ Можайский, тер. Инновационного центра Сколково, б-р Большой, д. 42, стр. 1, помещ.1114, раб. место 2
Изготовитель
Общество с ограниченной ответственностью «А4 СЕНСОРС» (ООО «А4 СЕНСОРС») ИНН: 9731080897Юридический адрес: 121205, г. Москва, вн.тер.г. Муниципальный округ Можайский, тер. Инновационного центра Сколково, б-р Большой, д. 42, стр. 1, помещ.1114, раб. место 2
Адрес места осуществления деятельности: 105005, г. Москва, ул. Радио, д. 24, к 1, оф. 809
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I
Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Конструктивно комплексы состоят из оптических, электронных (аналоговых и цифровых) блоков. Комплексы состоят из двух основных составляющих: волоконно-оптического сенсора и оптического контроллера. Процесс преобразования, несущего информацию о температурном поле сигнала, имеет оптическую природу и основан на температурной чувствительности неупругого комбинационного рассеяния света (Рамановское рассеяние) в оптическом волокне (ОВ). Опрашивая кабель-сенсор путем зондирования, средство измерений получает данные о распределении температуры вдоль ОВ с дискретизацией 0,1 м по длине кабеля. Полученная информация извлекается и отображается в графическом интерфейсе ПО.
Принцип действия комплексов основан на Рамановском рассеянии. Лазерный источник формирует зондирующие оптические импульсы, распространение которых в оптическом волокне сопровождается обратным, распространяющимся навстречу зондирования, комбинационным рассеянием света. Результат измерений в передается по заданному протоколу на сервер, где анализируется высокоуровневым автоматическим алгоритмом (рисунок 1).
направлению виде термограммы оператором или
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, состоящего из арабских цифр, наносится на индивидуальный шильдик методом печати.
Общий вид оптического волокна представлен на рисунке 2. Общий вид комплекса, с указанием места нанесения заводского номера, представлен на рисунке 3.
Пломбирование комплексов не предусмотрено.
Нанесение знака поверки на комплексы не предусмотрено.

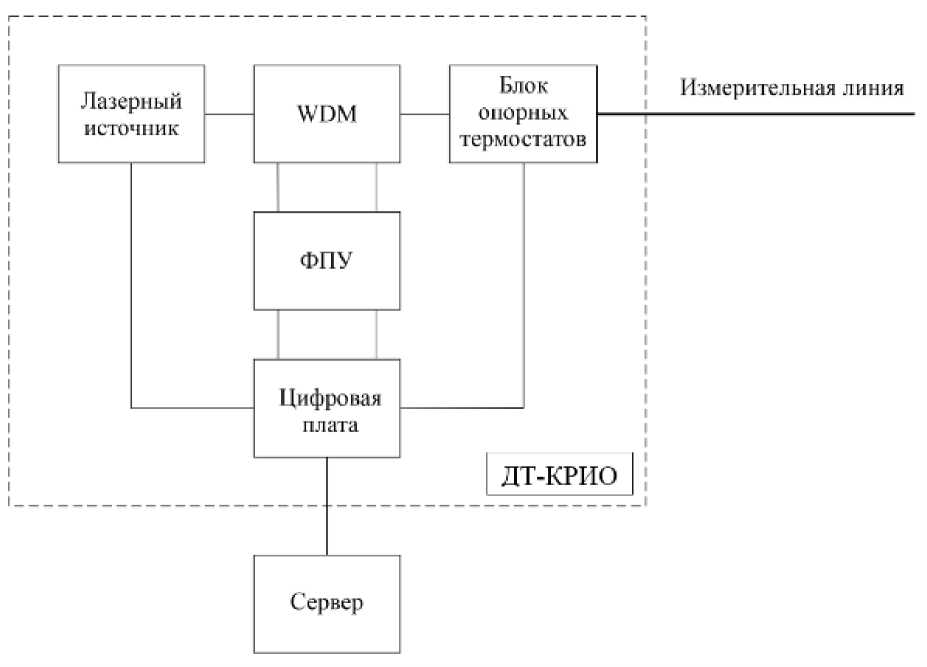

Рисунок 1 - Структурная схема макета ДТ-КРИО

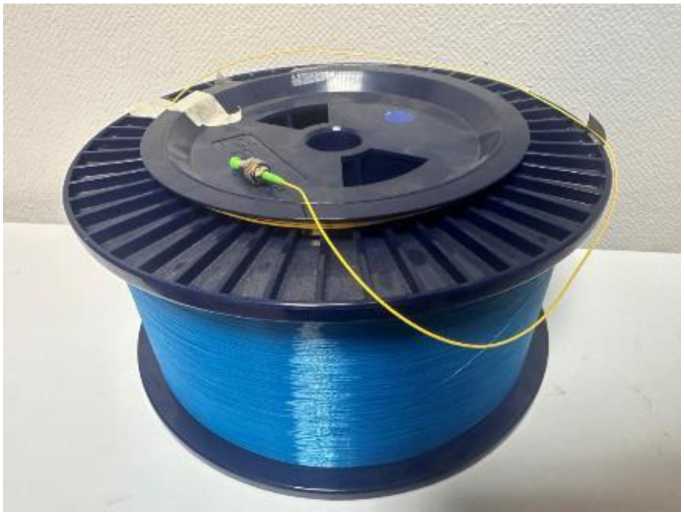

Рисунок 2 - Общий вид оптического волокна
Передняя панель-
1 - индикатор;
-
2 - монтажные отверстия;
-
3 - разъём питания;
-
4 - кнопка «POWER»;

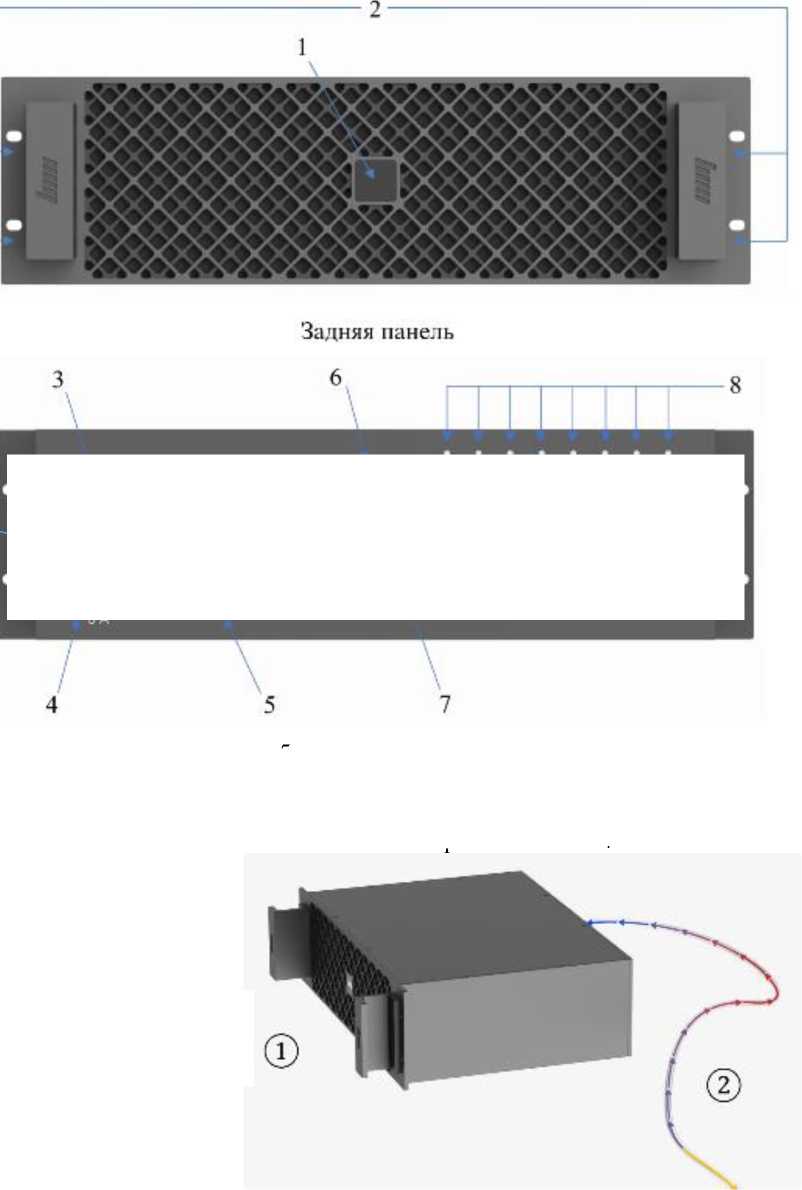

Рисунок 3- Общий вид комплекса, с указанием места нанесения заводского номера
Место нанесения заводского номера
|
О' |
• С |
• г |
• г |
• • Г к |
• г |
• с |
• т | ||||
|
NIC |
1 |
2 |
* |
4 S |
г |
7 |
8 | ||||
|
О |
к |
К |
с |
т с |
Е |
т |
Е | ||||
|
• |
Ель |
• | |||||||||
|
220 VAC |
Г 1 |
и |
А | ||||||||
|
ЗА |
1 ~ J |
смерит п ЛЕ( 1ме лп>ии | |||||||||
-
5 - маркировка;
-
6 - калибровочный разъем;
-
7 - разъем Ethernet;
-
8 - оптические разъёмы E2000.
Ф - оптический контроллер; @ - волоконно-оптический сенсор
Таблица 2 - Метрологические характеристики
|
Наименование |
Значение |
|
Диапазон измерений температуры, °С |
от -195,75 до +80,00 |
|
Пределы допускаемой абсолютной погрешности, °C |
±0,2 |
Таблица 3 - Технические характеристики
|
Наименование |
Значение |
|
Время измерения, мин |
10 |
|
Минимальное время единичного измерения, с |
60 |
|
Длина измерительной части волоконно-оптического кабеля, м |
от 15 до 315 |
|
Дискретизация, см |
10 |
|
Параметры электрического питания:
|
от 100 до 220 от 50 до 60 |
|
Потребляемая мощность, В^А, не более |
(250,0 ± 0,5) |
|
Тип оптического волокна |
многомодовые ОМ - 2 (GI 50/125) |
|
Длина волны источника излучения, нм |
1550 |
|
Интерфейс передачи информации |
Ethernet |
|
Габаритные размеры изделия, мм, не более
|
482 360 133,5 |
|
Масса, кг, не более |
15 |
|
Условия эксплуатации:
|
от +5 до +40 от 30 до 80 (без конденсата) от 84 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
7 |
|
Средняя наработка на отказ, ч |
30000 |
