Сведения о средстве измерений: 94816-25 Блок нагрузки датчика

Номер по Госреестру СИ: 94816-25
94816-25 Блок нагрузки датчика
(еИ5.287.010)

Назначение средства измерений:
Блок нагрузки датчика еИ5.287.010 (далее - блок нагрузки) предназначен для воспроизведений напряжения и силы постоянного тока.

сертификация программного обеспечения
Внешний вид. Блок нагрузки датчика, http://oei-analitika.ru рисунок № 1
Внешний вид.
Блок нагрузки датчика
Рисунок № 1

Общие сведения

Дата публикации - 07.03.2025
Срок свидетельства -
Номер записи - 196610
ID в реестре СИ - 1423996
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Акционерное общество "Научно-исследовательский институт технической физики и автоматизации" (АО "НИИТФА")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Красноярск - крупнейший промышленный и культурный центр Восточной Сибири, миллионный город на Енисее, а также столица зимнего студенческого спорта и тренировочная база олимпийских сборных России.

Одна из достопримечательностей этого славного города - часовня Параскевы Пятницы - когда-то была изображена на 10-рублевой бумажной купюре. Вообще, Красноярск славится своей древней архитектурой - церквями, музеями, памятниками, а также природными ландшафтами. Город по праву можно назвать одним из туристических центров Сибири. Мы расскажем вам главное об отдыхе в Красноярске: чем заняться, куда сходить и что посмотреть.

Красноярский край - субъект Российской Федерации, богатый природными ресурсами, благодаря которым здесь создан крупный металлургический комплекс: Красноярская ГЭС - Красноярский алюминиевый завод - Ачинский глиноземный комбинат - Красноярский металлургический завод. А группа компаний по добыче и обработке цветных металлов "Норильский никель" производит более 80% общероссийского объема никеля, 75% кобальта и более 90% платины.

Отчет "Анализ рынка поверки в Красноярске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Красноярск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№454 от 2025.03.05 ПРИКАЗ_Об утверждении типов средств измерений (24)

Наличие аналогов СИ: Блок нагрузки датчика (еИ5.287.010)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Научно-исследовательский институт технической физики и автоматизации" (АО "НИИТФА")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
91170-24
30.01.2029
Дозиметры многоканальные клинические, МКД-04
Акционерное общество "Научно-исследовательский институт технической физики и автоматизации" (АО "НИИТФА") (РОССИЯ г. Москва)
ОТ
МП
1 год
94816-25

Блок нагрузки датчика, еИ5.287.010
Акционерное общество "Научно-исследовательский институт технической физики и автоматизации" (АО "НИИТФА") (РОССИЯ г. Москва)
ОТ
МП
1 год

Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.

Бесплатный

Кто поверяет Блок нагрузки датчика (еИ5.287.010)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Блок нагрузки датчика (еИ5.287.010)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации, паспорта типографским способом и на маркировочную наклейку блока нагрузки любым технологическим способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 1 «Назначение и область применения» документа «Блок нагрузки датчика еИ5.287.010. Паспорт».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной силы постоянного электрического

измерений

поверочной схемы для средств в диапазоне от 1^10-16 до 100 А»;

Приказ Росстандарта

«Об утверждении Государственной

электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;

тока

от

30

поверочной

декабря схемы

2022

для

г.

средств

3344

измерений

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».

Правообладатель

Акционерное общество «Научно-исследовательский институт технической физики и автоматизации» (АО «НИИТФА»)

ИНН 7726606316

Адрес юридического лица: 115230, г. Москва, Варшавское ш., д. 46

Изготовитель

Акционерное общество «Научно-исследовательский институт технической физики и автоматизации» (АО «НИИТФА»)
ИНН 7726606316
Адрес: 115230, г. Москва, Варшавское ш., д. 46

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

Правообладатель

Акционерное общество «Научно-исследовательский институт технической физики и автоматизации» (АО «НИИТФА»)
ИНН 7726606316
Адрес юридического лица: 115230, г. Москва, Варшавское ш., д. 46

Принцип действия блока нагрузки основан на формировании сопротивления нагрузки путем коммутации матрицы резисторов с помощью тумблеров и перемычек.

Конструктивно блок нагрузки выполнен в виде моноблока в металлическом корпусе. На передней панели расположены тумблеры и перемычки для задания параметров и режимов работы (+5 В; +15 В; -15 В; +2,0 кВ) нагрузки, клеммы подключения.

К блоку нагрузки данного типа относится блок нагрузки датчика еИ5.287.010 с зав. № А10-1119143.

Заводской номер нанесен на маркировочную наклейку на боковую часть корпуса типографским методом в виде буквенно-цифрового кода.

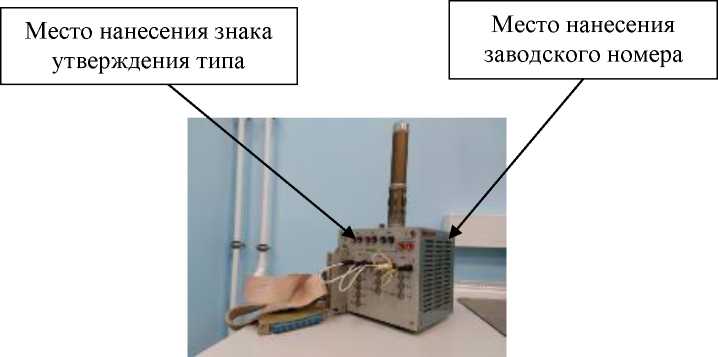

Общий вид блока нагрузки с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на блок нагрузки не предусмотрено. Пломбирование мест настройки (регулировки) блока нагрузки не предусмотрено.

Внешний вид. Блок нагрузки датчика (еИ5.287.010), http://oei-analitika.ru

Рисунок 1 - Общий вид блока нагрузки с указанием места нанесения знака утверждения типа, места нанесения заводского номера


Таблица 4 -

Наименование

Обозначение

Количество

Блок нагрузки датчика

еИ5.287.010

1 шт.

Паспорт

-

1 экз.


Таблица 1 -

Режим работы

Воспроизводимое значение напряжения постоянного тока, В

Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В

Воспроизводимое значение силы постоянного тока, А

Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А

+5 В

5

±0,2

0,4

±0,05

+15 В

15

-1,5; +0,3

0,1

±0,02

-15 В

-15

-0,3; +1,5

0,1

±0,02

+2,0 кВ

2000

±100

-

-

Таблица 2 - Технические

Наименование характеристики

Значение

Габаритные размеры (длина^ширина^высота), мм, не более

180x162x400

Масса, кг, не более

1,5

Условия эксплуатации:

  • - температура окружающей среды, °С

  • - относительная влажность, %

от +17 до +37

от 30 до 80

Таблица 3 - Показатели надежности

Наименование характеристики

Значение

Средний срок службы, лет

15

Средняя наработка на отказ, ч

10000
