Сведения о средстве измерений: 94803-25 Установки поверочные переносные

Номер по Госреестру СИ: 94803-25
94803-25 Установки поверочные переносные
(ТЕСТ-ИПУ)

Назначение средства измерений:
Установки поверочные переносные ТЕСТ-ИПУ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи данных единиц объёма жидкости в потоке и объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений единиц объема жидкости в потоке и/или объемного расхода жидкости.

сертификация программного обеспечения
Внешний вид. Установки поверочные переносные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установки поверочные переносные
Рисунок № 1
Внешний вид. Установки поверочные переносные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установки поверочные переносные
Рисунок № 2

Общие сведения

Дата публикации - 04.03.2025
Срок свидетельства - 04.03.2030
Номер записи - 196597
ID в реестре СИ - 1423946
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТЕСТ-ИПУ,

Производитель

Изготовитель - Общество с ограниченной ответственностью Сан-АйТи (ООО Сан-АйТи)
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№433 от 2025.03.04 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Установки поверочные переносные (ТЕСТ-ИПУ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью Сан-АйТи (ООО Сан-АйТи)

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94803-25
04.03.2030
 Установки поверочные переносные, ТЕСТ-ИПУ
Общество с ограниченной ответственностью Сан-АйТи (ООО Сан-АйТи) (РОССИЯ г. Москва) 		ОТ
МП 		1 год
Отчет - MI_19 Распределение средств измерений по странам производства (страна, год, кол-во типов СИ)

Бесплатный

Кто поверяет Установки поверочные переносные (ТЕСТ-ИПУ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МЕТРОСТАНДАРТ"
(RA.RU.312729)
  • ТЕСТ-ИПУ
    		•  2 2 2 0 0 2 2 0

    Стоимость поверки Установки поверочные переносные (ТЕСТ-ИПУ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Установки имеют встроенное и насчитываемое программное обеспечение (ПО). В процессе эксплуатации ПО не может быть изменено, т.к. конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию.

    Программное обеспечение установок предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения результатов измерений и их вывода на устройства индикации.

    Метрологические характеристики установок нормированы с учетом влияния программного обеспечения.

    Конструкция установки исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 -

    данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    test-ipu

    Номер версии (идентификационный номер) ПО

    не ниже XX.YY*

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -

    * - где «ХХ» - значения от 01 до 08

    «YY» - значения от 23 до 99

    Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Рекомендацией Р 50.2.077-2014 «высокий».


    Знак утверждения типа

    Знак утверждения типа наносится на этикетку, которая прикрепляется к лицевой части корпуса контроллера. Заводской номер установки состоит из 4 цифр и наносятся на лицевую часть корпуса контроллера в виде наклейки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 2.

    Рисунок 2 - Места расположения знака утверждения типа и заводского номера средств измерений

    Нанесение знака поверки на средство измерений не предусмотрено.

    Программное обеспечение

    Установки имеют встроенное и насчитываемое программное обеспечение (ПО). В процессе эксплуатации ПО не может быть изменено, т.к. конструкция установок исключает возможность несанкционированного влияния на ПО и измерительную информацию.

    Программное обеспечение установок предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения результатов измерений и их вывода на устройства индикации.

    Метрологические характеристики установок нормированы с учетом влияния программного обеспечения.

    Конструкция установки исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

    Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 -

    данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    test-ipu

    Номер версии (идентификационный номер) ПО

    не ниже XX.YY*

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    -

    * - где «ХХ» - значения от 01 до 08

    «YY» - значения от 23 до 99

    Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Рекомендацией Р 50.2.077-2014 «высокий».

    Метрологические и технические характеристики приведены в таблицах 2 и 3.

    Таблица 2 - Метрологические характеристики Наименование характеристики

    У.

    Диапазон расхода жидкости, м /ч___________

    Минимальный объемный расхода жидкости, 3

    Qmin, м /ч

    Значение характеристики

    от 0,02 до 1,5

    0,02

    Переходный объемный расход жидкости, Qt, м /ч

    0,06

    3

    Максимальный расход жидкости, Qmax, м /ч

    1,5

    Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении) единиц объема и(или) объемного расхода жидкости в потоке, %:

    - Qmin < Q < Qt

    ±0,75

    - Qt < Q < Qmax

    ±0,50

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение характеристики

    Диаметр условного прохода Ду, мм

    15

    Габаритные размеры установок, мм, не более:

    - длина

    415

    - ширина

    170

    - высота

    325

    Масса установки кг, не более

    5

    Рабочие условия эксплуатации:

    - диапазон температуры окружающей среды, °С

    от +15 до +25

    - температура рабочей жидкости, °С

    от +5 до +90

    - относительная влажность при 25 °С, %, не более

    от 30 до 80

    - атмосферное давление, кПа

    от 84 до 106

    - напряжение питания, В

    от 4 до 15

    Знак утверждения типа

    наносится на этикетку, закрепленную на лицевой части установки, методом термопечати или лазерной гравировки или фотохимическим методом, и в верхней части по центру титульных листов паспорта и руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в эксплуатационном документе 001.УПП.2023 РЭ «Установка поверочная переносная «ТЕСТ-ИПУ». Руководство по эксплуатации» в п. 2.2.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;

    ТУ 26.51.52-001-95891102-2023 «Установки поверочные переносные «ТЕСТ-ИПУ». Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью Сан-АйТи (ООО Сан-АйТи)

    ИНН 9715440895

    Юридический адрес: 127106, г. Москва, Муниципальный округ Марфино, ул. Гостиничная, д. 5, помещ. 1/1

    Телефон (факс): +7 (917)136-26-64

    E-mail: lange@sun-it.ru

    Web-сайт: https://www.sun-it.ru

    Изготовитель

    Общество с ограниченной ответственностью Сан-АйТи (ООО Сан-АйТи)
    ИНН 9715440895
    Адрес: 127106, г. Москва, Муниципальный округ Марфино, ул. Гостиничная, д. 5, помещение 1/1
    Телефон (факс): +7 (917)136-26-64
    E-mail: lange@sun-it.ru
    Web-сайт: https://www.sun-it.ru

    Испытательный центр

    Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
    Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
    Телефон (факс): +7 495-491-78-12
    Е-mail: sittek@mail.ru; mce-info@mail.ru
    Web-сайт: https://www.kip-mce.ru

    Правообладатель

    Общество с ограниченной ответственностью Сан-АйТи (ООО Сан-АйТи)
    ИНН 9715440895
    Юридический адрес: 127106, г. Москва, Муниципальный округ Марфино, ул. Гостиничная, д. 5, помещ. 1/1
    Телефон (факс): +7 (917)136-26-64
    E-mail: lange@sun-it.ru
    Web-сайт: https://www.sun-it.ru

    Конструктивно установки состоят из заключенных в пластиковом корпусе, следующих частей:

    • - первичного преобразователя расхода;

    • - контроллера, служащего для управления с помощью встроенной клавиатуры/кнопок процессом поверки счетчиков, вычисления и отображения на жидкокристаллическом индикаторе значений расхода и объема протекшей жидкости, а также результатов поверки;

    • - аккамулятора;

    • - гибкого гидравлического тракта с комплектом присоединителей;

    • - принадлежностей (оптосчитывателя (опция), блока питания, хомутов и т.п.).

    Дополнительно установки могут комплектоваться следующими опциями:

    • - радиомодуля для дистанционного управления процессом поверки (опция);

    • - bluetooth модуля (опция);

    • - фильтра (опция).

    Установки выпускаются в одной модификации.

    Принцип действия установок основан на измерении объема жидкости в потоке, объемного расхода жидкости преобразователем расхода с последующей обработкой результатов измерений, хранением в памяти установок результатов измерений, передачей информации на устройства индикации.

    Установка применяется для поверки на месте эксплуатации или в иных поверочных и калибровочных лабораториях счетчиков воды для регистрации прошедшего объёма воды в долях.

    Подключение установок к рабочему контуру, в котором расположено поверяемое средство измерений, производится с помощью гибкого гидравлического тракта с комплектом присоединителей. Жидкость проходит через поверяемое средство измерений, гибкий гидравлический тракт, рабочий контур установки, и далее либо в сток, либо в накопительный бак. Регулирование скорости потока осуществляется использованием внешнего крана на выводящем шланге.

    Контроль установленного объемного расхода жидкости и прошедшего объема жидкости в потоке осуществляется по показаниям дисплея или может осуществляться через

    интерфейс связи Bluetooth на периферийное устройство - смартфон. Общий вид установок представлен на рисунке 1.

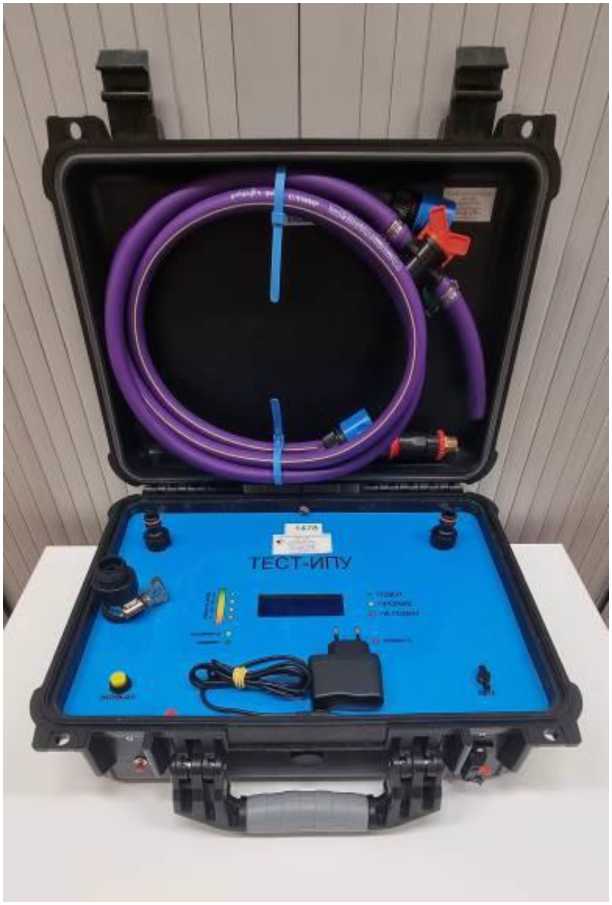

    Внешний вид. Установки поверочные переносные (ТЕСТ-ИПУ), http://oei-analitika.ru

    Общий вид установок

    Рисунок 1 -

    Установки пломбируются одним пластиковая пломба, наклейка, заливка.

    из следующих вариантов: свинцовая или

    Знак утверждения типа наносится на этикетку, которая прикрепляется к лицевой части корпуса контроллера. Заводской номер установки состоит из 4 цифр и наносятся на лицевую часть корпуса контроллера в виде наклейки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 2.

    Внешний вид. Установки поверочные переносные (ТЕСТ-ИПУ), http://oei-analitika.ru

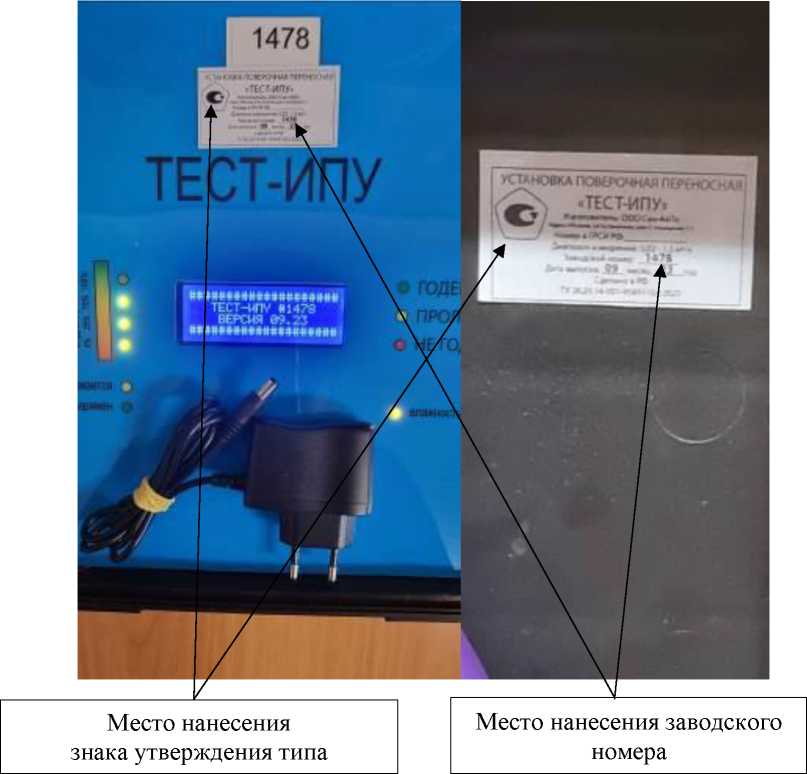

    Рисунок 2 - Места расположения знака утверждения типа и заводского номера средств измерений

    Нанесение знака поверки на средство измерений не предусмотрено.


    Таблица 4 - Комплектность

    Наименование

    Обозначение

    Количество

    Установка поверочная переносная

    ТЕСТ-ИПУ

    1 шт.

    Установка поверочная переносная «ТЕСТ-ИПУ». Паспорт

    001.УПП.2023 ПС

    1 экз.

    Установка поверочная переносная «ТЕСТ-ИПУ». Руководство по экслуатации

    001.УПП.2023 РЭ

    1 экз.

    Установка поверочная переносная ТЕСТ-ИПУ. Методика поверки.

    -

    1 экз.*

    Комплект монтажных частей и принадлежностей

    -

    1 шт.

    *- По отдельному заказу.


    приведены в таблицах 2 и 3.

    Таблица 2 - Метрологические характеристики Наименование характеристики

    У.

    Диапазон расхода жидкости, м /ч___________

    Минимальный объемный расхода жидкости, 3

    Qmin, м /ч

    Значение характеристики

    от 0,02 до 1,5

    0,02

    Переходный объемный расход жидкости, Qt, м /ч

    0,06

    3

    Максимальный расход жидкости, Qmax, м /ч

    1,5

    Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении) единиц объема и(или) объемного расхода жидкости в потоке, %:

    - Qmin < Q < Qt

    ±0,75

    - Qt < Q < Qmax

    ±0,50

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение характеристики

    Диаметр условного прохода Ду, мм

    15

    Габаритные размеры установок, мм, не более:

    - длина

    415

    - ширина

    170

    - высота

    325

    Масса установки кг, не более

    5

    Рабочие условия эксплуатации:

    - диапазон температуры окружающей среды, °С

    от +15 до +25

    - температура рабочей жидкости, °С

    от +5 до +90

    - относительная влажность при 25 °С, %, не более

    от 30 до 80

    - атмосферное давление, кПа

    от 84 до 106

    - напряжение питания, В

    от 4 до 15
