Номер по Госреестру СИ: 94790-25
94790-25 Преобразователи давления измерительные
(RP10)
Назначение средства измерений:
Преобразователи давления измерительные RP10 (далее - преобразователи) предназначены для измерений абсолютного давления, избыточного давления и разности давлений.
Внешний вид.
Преобразователи давления измерительные
Рисунок № 1
Внешний вид.
Преобразователи давления измерительные
Рисунок № 2
Внешний вид.
Преобразователи давления измерительные
Рисунок № 3
Внешний вид.
Преобразователи давления измерительные
Рисунок № 4
Общие сведения
Дата публикации - 04.03.2025
Срок свидетельства - 04.03.2030
Номер записи - 196584
ID в реестре СИ - 1423933
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года; 2 года - для преобразователей с пределами допускаемой основной приведенной погрешности измерений давлений от 0,03% до 0,06%
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. RP1001-CA0A0NPP1N2N1RTHN,
Производитель
Изготовитель - Shanghai Rocksensor Automation Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№433 от 2025.03.04 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Преобразователи давления измерительные (RP10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shanghai Rocksensor Automation Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94790-25 04.03.2030 |
Преобразователи давления измерительные, RP10 Shanghai Rocksensor Automation Co., Ltd. (КИТАЙ ) |
ОТ МП |
3 года; 2 года - для преобразователей с пределами допускаемой основной приведенной погрешности измерений давлений от 0,03% до 0,06% |
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Преобразователи давления измерительные (RP10)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Преобразователи давления измерительные (RP10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Преобразователи имеют встроенное программное обеспечение (далее - ПО), установленное в энергонезависимую память и выполняющее функции обработки преобразования измеренного давления в унифицированный аналоговый выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА с возможностью наложения частотно-модулированного сигнала (HART-протокол). Данное ПО не может быть модифицировано или загружено через какой-либо интерфейс пользователем.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО является метрологически значимым.
Метрологические характеристики преобразователей нормированы с учётом влияния ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО преобразователей приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RSR307 |
|
Номер версии (идентификационный номер) ПО |
R12 |
Знак утверждения типа
Знак утверждения типананосится методом гравировки на маркировочную табличку преобразователя и методом печати на титульные листы паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пунктах «Эксплуатация» и «Операции с меню» документа «Преобразователи давления измерительные RP10. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1 -1^107 Па»;
Приказ Росстандарта от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 Мпа»;
Приказ Росстандарта от 31 августа 2021 г. № 1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений от 1^105 Па»;
«Преобразователи давления измерительные RP10. Стандарт предприятия», Shanghai Rocksensor Automation Co., Ltd., Китай.
ПравообладательShanghai Rocksensor Automation Co., Ltd., Китай
Адрес: 5/F, Building 1, No. 1258, Ping'an Road, Minhang District, Shanghai, 201109
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия преобразователей заключается в измерении давления среды, воздействующего на чувствительный элемент преобразователей. Чувствительным элементом преобразователей является тензорезистивный элемент.
Конструктивно преобразователи состоят из сенсорного блока с тензорезистивным чувствительным элементом и преобразовательного блока.
Измеряемое давление подаётся в камеру сенсорного блока, упругая деформация его чувствительного элемента (мембраны, механически воздействующей на диэлектрик, на котором размещена тензочувствительная полупроводниковая схема из четырёх кремниевых тензорезисторов, соединённых в мост Уитсона) преобразуется в изменение электрического сопротивления тензорезисторов, которое преобразуется преобразовательным блоком в унифицированный аналоговый выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА и цифровой частотно-модулированный выходной сигнал на основе HART-интерфейса (опционально), пропорциональный приложенному к тензорезистивному чувствительному элементу давлению.
Преобразователи применяются для измерения давления жидких и газообразных сред, по отношению к которым материалы преобразователей, контактирующие с измеряемой средой, являются коррозионностойкими.
Преобразователи имеют взрывозащищенное исполнение с видом взрывозащиты «взрывозащищенная оболочка» и «искробезопасная цепь».
Преобразователи выпускаются в пяти модификациях RP1001, RP1002, RP1003, RP1012, RP1013, отличающихся значениями метрологических и технических
характеристик (исполнениями).
Структура условного обозначения исполнений выполняется в виде буквенно-цифрового кода и имеет структуру, расшифровка которой приведена в технической документации. Схема условного обозначения исполнений преобразователей приведена на рисунке 1.
|
RP10 |
X - |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
Х | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 | |
Рисунок 1 - Схема условного обозначения исполнений преобразователей
|
Таблица 1 - Р |
’асшифровка структуры условного обозначения исполнений преобразователей |
|
№ индекса |
Описание |
|
1 |
Обозначение наименования типа |
|
2 |
Обозначение модификации (01 - преобразователь разности давлений, 02 -преобразователь избыточного давления, 03 - преобразователь абсолютного давления, 12 - преобразователь избыточного давления, 13 - преобразователь абсолютного давления) |
|
3 |
Погрешность измерений (A; B; C; D)* |
|
4 |
Диапазон измерений |
|
5 |
Максимальное статическое давление |
|
6 |
Материалы мембраны и наполнителя мембраны |
|
7 |
Рабочее давление |
|
8 |
Тип присоединения к процессу |
|
9 |
Материал прокладки соединения |
|
10 |
Специальная функция |
|
11 |
Материал кронштейна крепления |
|
12 |
Аксессуары соединения |
|
13 |
Интегральный индикатор |
|
14 |
Взрывобезопасное исполнение |
|
15 |
Маркировочная табличка |
|
16 |
Материал кожуха |
|
17 |
Режим связи с коммуникатором |
|
18 |
Дополнительные опции |
|
19 |
Компонент удаленного уплотнителя |
* - значение погрешностей для соответствующих значений индекса приведены в таблице 3.
Идентификация преобразователей осуществляется методом визуального осмотра маркировочной таблички, прикреплённой на верхнюю стенку корпуса преобразователя, где отображена информация о типе, модификации, наименовании изготовителя, серийном номере, диапазоне и погрешности измерений. Серийный номер в виде арабских цифр наносится на маркировочную табличку методом гравировки и на титульный лист паспорта методом печати.
Цветовое исполнение преобразователей может меняться по требованию заказчика или по решению изготовителя.
Нанесение знака поверки на преобразователи не предусмотрено.
Пломбирование преобразователей не предусмотрено.
Общий вид преобразователей представлен на рисунках 2 - 3.
Общий вид маркировочной таблички представлен на рисунке 4.

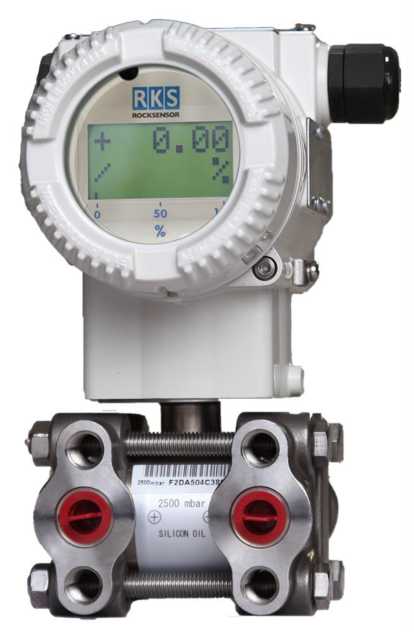

Рисунок 2 - Общий вид преобразователей
модификаций RP1002, RP1003

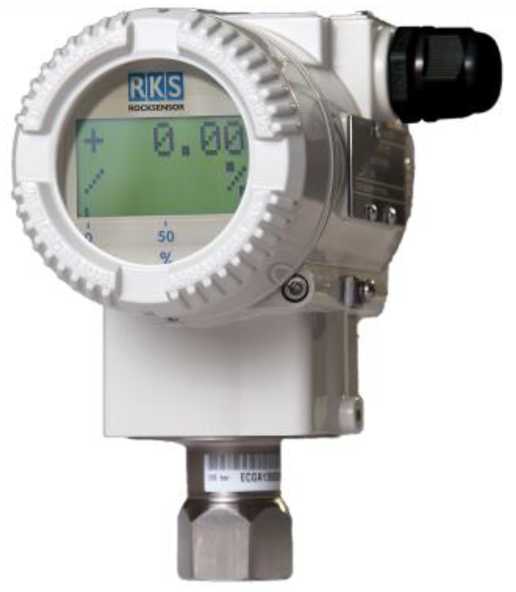

Рисунок 3 - Общий вид преобразователей модификации RP1001,
RP1012, RP1013
Место нанесения серийного номера
Рисунок 4 - Общий вид маркировочной таблички
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификация (индекс 2) |
01 |
02 |
ОЗ |
12 |
13 |
|
Максимальные верхние пределы измерений (ВПИ)1) давления, МПа |
3 |
40 |
4О |
40 |
40 |
|
Минимальные ВПИ1) давления, кПа |
1 |
6 |
4О |
6 |
40 |
|
Нижние пределы диапазонов измерений (НПИ) давления, МПа |
0 |
О |
О |
о |
о |
|
Пределы допускаемой основной приведенной к ВПИ давления погрешности (у) измерений давления, %
|
± 0,05 ± (0,005 • ВПИ/Дн) ± 0,075 ± (0,0075 • ВПИ/Дн) ± 0,15 ± (0,015 • ВПИ/Дн) ± 0,25 ± (0,025 • ВПИ/Дн) | ||||
|
Вариация выходного сигнала, % (от диапазона измерений давления), не более |
0,8-IyI | ||||
|
Пределы допускаемой дополнительной приведенной к ВПИ давления погрешности измерений давления, вызванной отклонением температуры окружающего воздуха от нормальных условий эксплуатации (от +18 до +22 °С), %/10 °С:
|
± 0,08 • Дн ± (0,15 • ВПИ/Дн + 0,05) ± (0,3 • ВПИ/Дн + 0,1) ± (0,3 • ВПИ/Дн + 0,1) | ||||
______________Наименование характеристики
Значение
Примечания:
1) - фактические значения указаны в паспорте
Дн - диапазон измерений, на который настроен преобразователь, равен разности между настроенными значениями верхнего и нижнего пределов диапазона измерений
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Выходные сигналы:
|
от 4 до 20 HART1) |
|
Напряжение питания постоянного тока, В |
от 12 до 42 |
|
Рабочие условия измерений:
преобразователей с ЖК-дисплеем или с уплотнением фторсодержащей резины, °С
|
от -40 до +85 от -20 до +65 95 от 86,0 до 106,7 |
|
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
207 х 142 х 199 |
|
Масса, кг, не более |
3,3 |
|
Маркировка взрывозащиты |
Ex d nC T4_T6 Gb Ex tb ШС T80^/ T95^/ T130^ Db Ex ia II C T4_T5 Ga Ex ia II C T6 Ga Ex ia III C T4_T5 Da Ex ia III C T80^/ T95^/ T130^ Db |
|
Степень защиты по ГОСТ 14254-2015 |
IP67 |
|
1) - цифровой выходной сигнал выполнена на основе HART-протокола | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
90000 |
