94719-25 Датчики температуры
(PS8000)
Назначение средства измерений:
Датчики температуры PS8000 (далее - датчики) предназначены для измерений и измеряемых сред тока и цифровой преобразователем унифицированный
преобразований температуры газообразных или жидких в унифицированный аналоговый выходной сигнал силы постоянного выходной сигнал.

Внешний вид.
Датчики температуры
Рисунок № 1
Программное обеспечение
Датчики имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и предназначено для преобразования измеренных значений в выходной сигнал силы постоянного тока и отображения измеренной температуры на дисплее датчиков.
Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО. ПО устанавливается на заводе-изготовителе и не имеет идентификационных данных. ПО неизменяемое и несчитываемое.
Уровень защиты ПО датчиков от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта и руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 1.4 «Устройство и работа» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры от 0,3 до 3473,15 К (от минус 272,85 оС до 3200
оС)».
HYDR-STAR FLUID CONTROL COMPANY LIMITED, Китай
Адрес: 430079, Room 1710, Business-Building No.2, XiongChuYiHao,
XiongChu Road, HongShan District, Wuhan, China
Телефон: +86 27 87560060
Факс: +86 27 87569156
No.888,
Испытательный центр
Федеральное бюджетное учреждение «Государственный стандартизации, метрологии и (ФБУ «Томский ЦСМ»)Адрес: 634012, Томская обл., г. Томск, ул. Косарева, д. 17а
Принцип действия датчиков основан на преобразовании измерительным сигнала от первичного преобразователя (сенсора) в выходной сигнал силы постоянного тока от 4 до 20 мА.
Первичный преобразователь состоит из измерительной вставки
с чувствительным элементом в виде термопреобразователя сопротивления, помещенного в защитную арматуру. Основными компонентами датчиков являются цифровой модуль и металлический корпус с электронным блоком. Цифровой модуль включает в себя первичный преобразователь и электронную часть сенсора. Корпус электронного блока состоит из платы вывода, дополнительных внешних кнопок, клеммного блока и дисплея. Дисплей отображает выходной сигнал и диагностические сообщения в виде условных сокращений. Дисплей снабжен стеклянной крышкой. Датчики выпускаются в различных корпусах, и могут не комплектоваться дисплеем.
Структурная схема условного обозначения модификации датчика: PS8000 □□□ □□/Р
-
1 234 5 б' 1
-
1 - наименование типа датчика;
-
2 - тип сенсора (Z - термопреобразователь сопротивления (далее - ТС));
-
3 - материал чувствительного элемента:
-
• P - ТС с НСХ Pt100 по ГОСТ 6651;
■ Р2 - ТС с НСХ Pt1000 по ГОСТ 6651;
-
4 - код (В - преобразователь температуры);
-
5 - тип монтажа:
-
• 1 - без крепления;
-
• 2 - фиксированная резьба;
-
6 - резьбовое соединение:
-
• 0 - G1/4”
• 4 - G1/2”
-
• 4D - M20x1,5;
-
• 4F - M16x1,5;
-
7 - диапазон измерений:
А - диапазон измерений от минус 60 до плюс 150 оС;
В - диапазон измерений от минус 40 до плюс 200 оС.
Общий вид датчиков и место нанесения заводского номера приведены на рисунке 1.
Место нанесения заводского номера

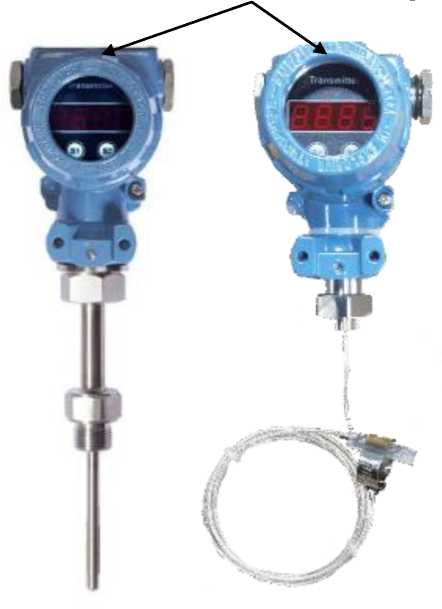

Рисунок 1 - Внешний вид датчиков и место нанесения заводского номера
Пломбирование датчиков не предусмотрено.
Конструкция датчиков не предусматривает нанесение знака поверки.
Заводские номера, однозначно идентифицирующие каждый экземпляр датчиков в виде цифрового обозначения, состоящего из восьми арабских цифр, нанесены методом гравировки на шильдики (рисунок 2), прикрепленные к корпусу датчика.
‘ ' ■' ' ' I ' 1, 'И*
■1^^^КШйё9юи^^аа|ШИпг1|НШЮпиИВ^Рисунок 2 - Шильдик датчика температуры
Таблица 1 -
датчиков
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон измерений температуры, оС:
|
от - 60 до + 150 от - 40 до + 200 |
|
Пределы допускаемой основной приведенной погрешности измерений, % от диапазона измерений |
± 0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной отклонением температуры от 23 оС, % от диапазона измерений на каждые 10 °С |
± 0,05 |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение характеристики |
|
Выходной сигнал силы постоянного тока, мА |
от 4 до 20 |
|
Напряжение питания постоянного тока, В |
24 |
|
Условия эксплуатации: - температура окружающего воздуха, оС |
от - 40 до + 70 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры, не более, мм: - длина |
120 |
|
- ширина |
90 |
|
- высота |
130 |
|
Длина монтажной части, мм |
от 10 до 3000 |
|
Масса, не более, кг |
1,5 |
|
Пылевлагозащита по ГОСТ 14254 |
IP65 |
|
Срок службы |
8 лет |
|
Средняя наработка на отказ, ч |
65000 |
