Номер по Госреестру СИ: 94728-25
94728-25 Комплексы фотовидеофиксации
(INT-ANPR)
Назначение средства измерений:
Комплексы фотовидеофиксации INl-ANPR (далее - комплексы) предназначены для определения значений текущего времени измерений относительно национальной шкалы координированного времени UTC(SU), определения координат местоположения комплексов в автоматическом режиме.
Внешний вид.
Комплексы фотовидеофиксации
Рисунок № 1
Внешний вид.
Комплексы фотовидеофиксации
Рисунок № 2
Внешний вид.
Комплексы фотовидеофиксации
Рисунок № 3
Внешний вид.
Комплексы фотовидеофиксации
Рисунок № 4
Внешний вид.
Комплексы фотовидеофиксации
Рисунок № 5
Внешний вид.
Комплексы фотовидеофиксации
Рисунок № 6
Внешний вид.
Комплексы фотовидеофиксации
Рисунок № 7
Общие сведения
Дата публикации - 21.02.2025
Срок свидетельства - 21.02.2030
Номер записи - 196513
ID в реестре СИ - 1423714
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
INT-ANPR/Т4,
Производитель
Изготовитель - Акционерное общество "ИНТЕГРИС" (АО "ИНТЕГРИС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Статистика
Кол-во поверок - 13
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Комплексы фотовидеофиксации (INT-ANPR)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Комплексы фотовидеофиксации (INT-ANPR)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 13 | 13 | 13 | 0 | 0 | 13 | 13 | 0 |
Стоимость поверки Комплексы фотовидеофиксации (INT-ANPR)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение «Integris OCR» (далее - ПО) содержит метрологически значимую часть «Integris OCR». Метрологически значимая часть ПО обеспечивает определение координат местоположения комплексов и значений текущего времени.
Защита ПО от непреднамеренных и преднамеренных изменений реализуется путем разграничения уровней доступа с помощью паролей и нанесением пломб на элементы из состава комплекса.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационны е данные (признаки) |
Значение | |||||
|
Модули синхронизации времени |
Модули синхронизации ГНСС | |||||
|
Идентификационно е наименование ПО |
librtc11b.s 0.2 |
librtc17j.s 0.2 |
librtc20j.so .2 |
libgpsdcl1 1b.so.3 |
libgpsdcl1 7j.so.3 |
libgpsdcl2 0j.so.3 |
|
Номер версии (идентификационн | ||||||
|
ый номер) ПО | ||||||
|
Цифровой |
Ocbbcdddb |
1819de01f |
3c0f534db |
51218fe92 |
5fbb61a81 |
4310b771c |
|
идентификатор ПО |
cd00f02de |
0bc62650b |
862019122 |
4386972d0 |
7f07f4f41d |
3aa1ad4f3 |
|
(контрольная сумма |
68b7a9735 |
9e8e9cb09 |
dcf86c95c |
b26247e7c |
80c50d0a9 |
230430b9b |
|
исполняемого кода) |
1f971 |
801ef |
9b48b |
7d981 |
2c70 |
90374 |
|
Алгоритм | ||||||
|
вычисления |
md5 |
md5 |
md5 |
md5 |
md5 |
md5 |
|
идентификатора ПО | ||||||
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку и на титульный лист руководства по эксплуатации методом типографской печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Схема размещения оборудования на полосе и принцип работы комплекса» в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 12.42.1, 12.42.2);
ВРБЕ.466452.001ТУ «Комплексы фотовидеофиксации INT-ANPR. Технические условия».
ПравообладательАкционерное Общество «ИНТЕГРИС» (АО «ИНТЕГРИС») ИНН: 7718248603
Юридический адрес: 105066, г. Москва, вн.тер.г. муниципальный округ Басманный, ул. Нижняя Красносельская, д. 35, стр. 64, помещ. 12/8
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес юридического лица: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I
Адрес: 355021, Ставропольский край, г. Ставрополь, ул. Южный обход, д. 3 А
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия комплексов, при определении значений текущего времени измерений и координат местоположения комплексов, основан на получении и обработке данных от встроенного в комплекс приемника сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS с последующей автоматической записью измеренных значений времени, координат в сохраняемые фото- и видеокадры, формируемые Комплексом, при распознавании государственных регистрационных знаков транспортных средств.
Комплексы производятся в четырех модификациях, отличающиеся конструкцией и масса-габаритными параметрами.
Комплексы предназначены для работы в непрерывном режиме и стационарном размещении на опорах, стойках и других элементах обустройства автомобильных дорог; в течение ограниченного промежутка времени в передвижном размещении на специальных конструкциях (штативах, треногах, вышках, на базе транспортных средств).
коммутационный
Модификация INl-ANPR/TI содержит шкаф видеодатчик тип 1.
Модификация INT-ANPR/T2 содержит: шкаф видеодатчик тип 2.
Модификация INT-ANPR/T3 содержит шкаф видеодатчик тип 1, видеодатчик тип 2.
Модификация INT-ANPR/T4 содержит шкаф контроллер-сервер, видеодатчик тип 1, видеодатчик тип 2.
Все модификации могут быть оснащены внешним ИК-прожектором.
Шкаф коммутационный климатический тип 1 представляет влагозащищенный антивандальный шкаф и содержит: контроллер для видеодатчиков, коммутатор, сервер точного времени, модуль ГЛОНАСС/GPS.
Шкаф коммутационный климатический тип 2 представляет
коммутационный
коммутационный
коммутационный
климатический
климатический
климатический
климатический
тип
тип
тип
тип
1,
2,
1,
2,
пыле-
собой
подключения
собой пылевлагозащищенный антивандальный шкаф и содержит: коммутатор, сервер точного времени, модуль ГЛОНАСС/GPS.
Видеодатчики тип 1 представляет собой уличный термокожух с видеокамерой внутри. Видеодатчики тип 2 представляет собой уличный термокожух с видеокамерой, встроенным контроллером и ИК-прожектором внутри.
На каждый элемент из состава комплекса наносится маркировочная табличка, которая содержит следующую информацию: торговый знак и/или наименование изготовителя, наименование и обозначение комплекса, заводской номер, дата производства, знак утверждения типа. Заводской номер в виде цифро-буквенного обозначения наносится на маркировочную табличку методом типографской печати. Обозначение Комплекса поведено на рисунке 1.
Общий вид комплексов, места нанесения маркировки, знака утверждения типа и пломб представлены на рисунках 2-4. Нанесение знака поверки на средство измерений не предусмотрено.
INT-ANPR/[1]-[2][3][4][5]-[6]
INT-ANPR - обозначение комплексов;
-
[1] - тип модификации:
T1 - модификация 1;
T2 - модификация 2;
T3 - модификация 3;
T4 - модификация 4;
-
[2] , [4] - распознавание номерного знака:
FL - передний номерной знак;
RL - задний номерной знак;
-
[3] , [5] - встроенный контроллер:
Е - присутствует;
[6] - количество полос контроля
Рисунок 1. Обозначение комплексов

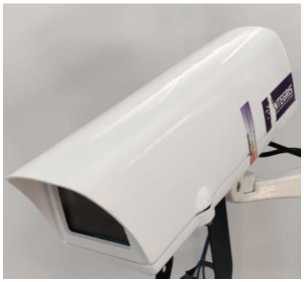

б) Видеодатчик тип 2

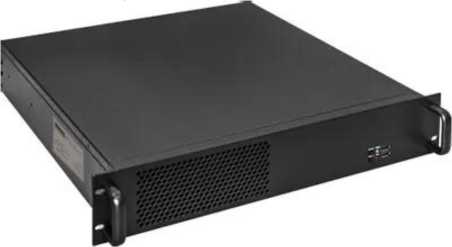

г) Контроллер-сервер

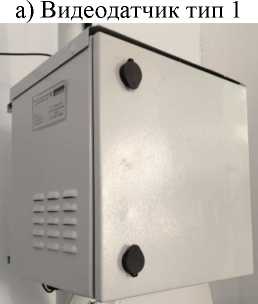

в) Шкаф коммутационный климатический
тип 1 и 2 Рисунок 2 - Общий составных частей комплексов

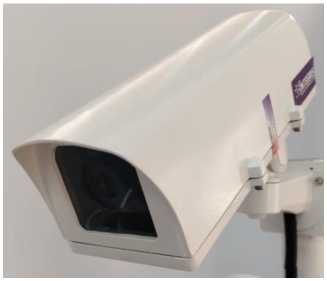

а) Видеодатчик тип 1 и 2
б) Шкаф коммутационный климатический тип 1 и 2

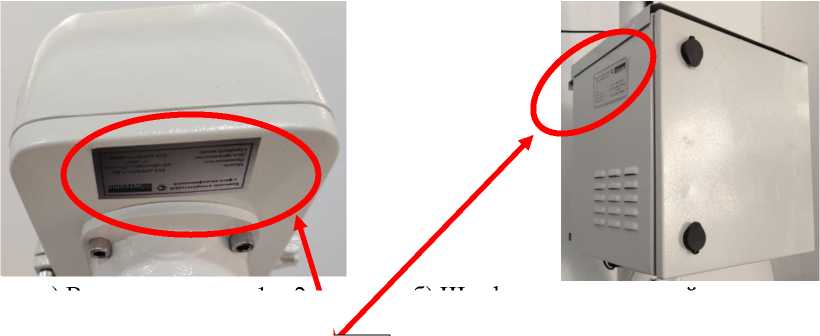

Места нанесения маркировки и знака утверждения типа

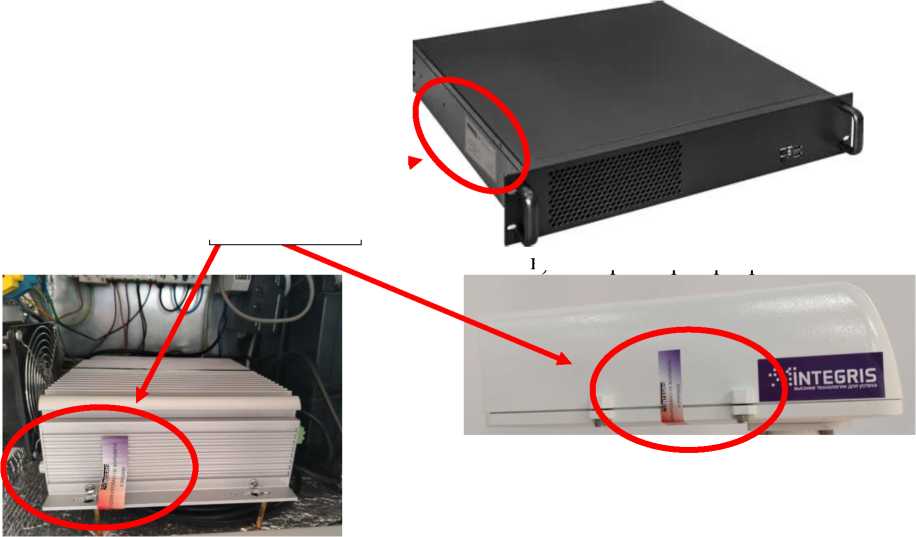

Места нанесения пломб
д) Видеодатчик тип 1 и 2
в) Контроллер-сервер
г) контроллер для подключения видеодатчиков из состава шкафа коммутационного климатического тип 1
Рисунок 3 - Места нанесения маркировки, знака утверждения типа и пломб

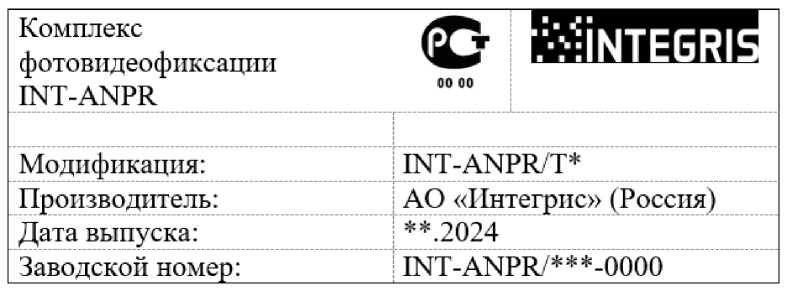

Рисунок 4 - Маркировочная табличка комплексов
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз |
|
Комплексы фотовидеофиксации в составе: Шкаф коммутационный климатический тип 1 или 2 Видеодатчик тип 1 Видеодатчик тип 2 Контроллер-сервер |
INT-ANPR |
1 1* |
|
1* 1* 1* | ||
|
Комплект креплений |
- |
1* |
|
Паспорт |
ВРБЕ.466452.001ПС |
1 экз. |
|
Руководство по эксплуатации |
ВРБЕ.466452.001РЭ |
1 экз. |
|
Примечание: в зависимости от модификации и заказа, количество может быть |
изменено | |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов относительно национальной шкалы координированного времени UTC(SU), с |
±1 |
|
Допускаемые границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения комплексов в плане при геометрическом факторе PDOP не более 3, м |
±10 |
Таблица 3 -Технические
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающей среды, °С
относительная влажность при температуре 25°С, %, не более |
от +15 до +35 от -40 до +50 90 |
|
Потребляемая мощность, В^А, не более |
170 |
|
Масса, кг, не более Шкаф коммутационный климатический тип 1 |
6 |
таблицы 3
|
Наименование характеристики |
Значение |
|
Шкаф коммутационный климатический тип 2 |
5,5 |
|
Видеодатчик тип 1 |
4 |
|
Видеодатчик тип 2 |
4,5 |
|
Контроллер-сервер |
12 |
|
Габаритные размеры (длина^ширина^высота), мм, не более Шкаф коммутационный климатический тип 1 и 2 |
500x500x500 |
|
Видеодатчик тип 1 и 2 |
580x465x250 |
|
Контроллер-сервер |
260x485x90 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
60000 |
|
Средний срок службы, лет |
8 |
