Сведения о средстве измерений: 94710-25 Пирометры инфракрасные стационарные

Номер по Госреестру СИ: 94710-25
94710-25 Пирометры инфракрасные стационарные
(DCTQ-3514)

Назначение средства измерений:
Пирометры инфракрасные стационарные DCTQ-3514 (далее по тексту - пирометры) предназначены для неконтактных измерений температуры поверхности объектов по их собственному излучению в пределах зоны, определяемой показателем визирования.

сертификация программного обеспечения

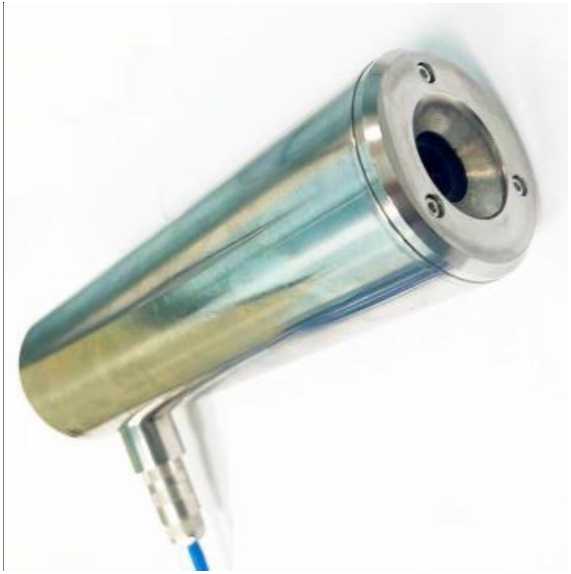

Внешний вид. Пирометры инфракрасные стационарные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Пирометры инфракрасные стационарные
Рисунок № 1
Внешний вид. Пирометры инфракрасные стационарные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Пирометры инфракрасные стационарные
Рисунок № 2
Внешний вид. Пирометры инфракрасные стационарные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Пирометры инфракрасные стационарные
Рисунок № 3

Общие сведения

Дата публикации - 22.02.2025
Срок свидетельства - 21.02.2030
Номер записи - 196509
ID в реестре СИ - 1423710
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Changzhou Lucheng Sensor Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Пирометры инфракрасные стационарные (DCTQ-3514)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Changzhou Lucheng Sensor Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94710-25
21.02.2030
Пирометры инфракрасные стационарные, DCTQ-3514
Changzhou Lucheng Sensor Co., Ltd. (КИТАЙ )
ОТ
МП
1 год

Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.

По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.

Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.

В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.

Бесплатный

Кто поверяет Пирометры инфракрасные стационарные (DCTQ-3514)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Пирометры инфракрасные стационарные (DCTQ-3514)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Пирометры инфракрасные стационарные DCTQ-3514 имеют встроенное программное обеспечение, которое используется для преобразования и обработки информации, полученной в процессе проведения измерения, загружаемое в пирометр на предприятии-изготовителе во время производственного цикла.

Встроенное ПО является метрологически значимым, находящееся в ПЗУ, размещенном внутри корпуса пирометра, и недоступное для внешней модификации.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Идентификационные данные встроенной части ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО пирометров инфракрасных стационарных DCTQ-3514

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Firmware

Номер версии (идентификационный номер) ПО

3.000

Цифровой идентификатор программного обеспечения

Отсутствует


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
приведены в разделе 2 Руководства по эксплуатации.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия фирмы-изготовителя Changzhou Lucheng Sensor Co., Ltd., Китай.

Правообладатель

Changzhou Lucheng Sensor Co., Ltd., Китай

Адрес: No.38, Lucheng Street, Wujin District, Changzhou City, Jiangsu Province

Телефон: +0519-88402424

Факс: +0519-88402385

E-mail: czlc1000@126.com

Web-сайт: www.czsensor.com

Изготовитель

Changzhou Lucheng Sensor Co., Ltd., Китай
Адрес: No.38, Lucheng Street, Wujin District, Changzhou City, Jiangsu Province
Телефон: +0519-88402424
Факс: +0519-88402385
E-mail: czlc1000@126.com
Web-сайт: www.czsensor.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель

Changzhou Lucheng Sensor Co., Ltd., Китай
Адрес: No.38, Lucheng Street, Wujin District, Changzhou City, Jiangsu Province
Телефон: +0519-88402424
Факс: +0519-88402385
E-mail: czlc1000@126.com
Web-сайт: www.czsensor.com

Принцип действия пирометров основан на измерении энергетической яркости части инфракрасного излучения теплового объекта, прошедшего через оптическую систему и поглощенного его приемником, и преобразовании измеренной яркости в цифровой сигнал, пропорциональный температуре объекта. Пирометры инфракрасные стационарные DCTQ-3514 могут работать как в односпектральном, так и в двухспектральном режимах.

Размер контролируемого участка поверхности определяется оптической системой пирометров. Значения измеренной температуры отображаются на жидкокристаллическом дисплее (ЖКД) в цифровой форме и могут быть переданы в измерительную цепь при помощи специального сигнального кабеля в виде аналоговых сигналов постоянного тока в диапазоне от 4 до 20 мА или напряжения в диапазоне от 0 до 10 В, полученных в результате цифро-аналогового преобразования цифрового сигнала.

Пирометры инфракрасные стационарные DCTQ-3514 конструктивно выполнены в цилиндрическом корпусе из нержавеющей стали. На тыльной стороне расположен объектив и лазерный целеуказатель. На лицевой стороне пирометров расположен ЖКД и кнопки управления. На корпусе пирометров также имеется резьбовой штекер-разъем для подключения сигнального кабеля, предназначенного для питания пирометра, а также для передачи аналогового выходного сигнала.

Фотографии общего вида пирометров инфракрасных стационарных DCTQ-3514 приведены на рисунках 1-2.

Внешний вид. Пирометры инфракрасные стационарные (DCTQ-3514), http://oei-analitika.ru
Внешний вид. Пирометры инфракрасные стационарные (DCTQ-3514), http://oei-analitika.ru
Внешний вид. Пирометры инфракрасные стационарные (DCTQ-3514), http://oei-analitika.ru

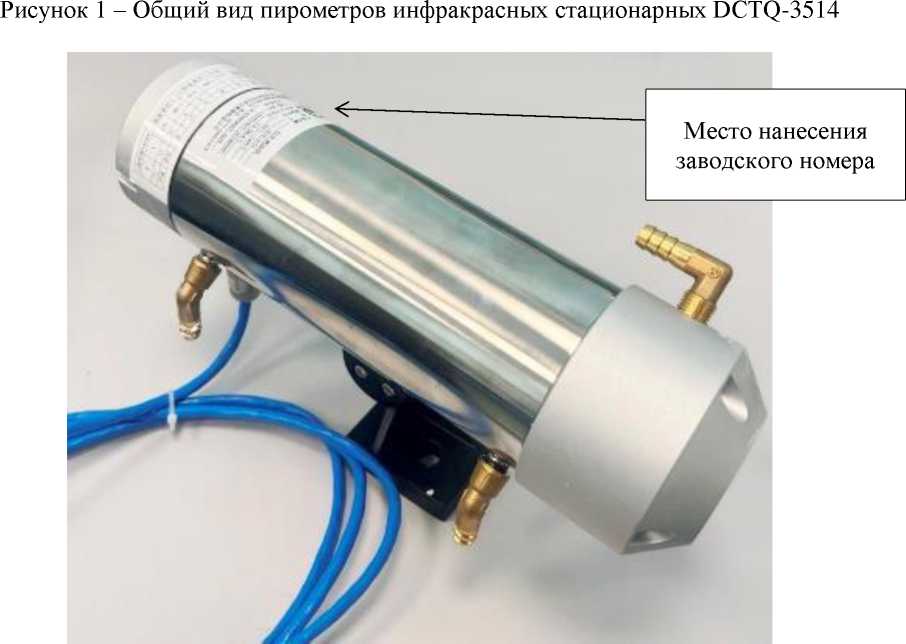

Рисунок 2 - Общий вид пирометров инфракрасных стационарных DCTQ-3514 с применением контура водяного охлаждения

Заводской номер пирометров инфракрасных стационарных DCTQ-3514 в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на корпус

пирометра. Конструкция пирометров не предусматривает нанесение знака поверки на его корпус.

Пломбирование пирометров не предусмотрено.


Таблица 3 -

Наименование

Обозначение

Количество

Пирометр инфракрасный стационарный

DCTQ-3514

1 шт.

Руководство по эксплуатации на пирометры инфракрасные стационарные DCTQ-3514

-

1 экз.

Кабель соединительный

-

1 шт.

Контур водяного охлаждения

-

1 шт. (по дополнительному заказу)


Метрологические и основные технические характеристики пирометров инфракрасных стационарных DCTQ-3514 приведены в таблице 2.

Таблица 2 - Метрологические и основные технические характеристики пирометров инфракрасных стационарных DCTQ-3514

Наименование характеристики

Значение

Диапазон измерений температуры, °С

от +350 до +1400

Пределы допускаемой абсолютной погрешности измерений температуры, °С

±(O,O05^t + 1),

где t - значение измеряемой температуры, °С

Повторяемость результатов измерений, °C

±2

Показатель визирования

1:50

Коэффициент излучательной способности (в зависимости от режима работы):

  • - односпектральный

  • - двухспектральный

от 0,850 до 1,000 (шаг настройки 0,001); от 0,850 до 1,150 (шаг настройки 0,001)

Спектральный диапазон, мкм

от 0,9 до 1,7 (канал 1)

1,7 (канал 2)

Время установления показаний, мс, не более

20

Разрешающая способность (цена единицы младшего разряда), °С

1

Масса, кг, не более

1,12 (без кабеля)

Габаритные размеры (диаметрхдлина), мм, не более

060x180

Длина кабеля, м, не более

10

Напряжение питания, В

24

Наименование характеристики

Значение

Выходной аналоговый сигнал:

  • - по току, мА

  • - по напряжению, В

от 4 до 20

от 0 до 10

Рабочие условия эксплуатации:

  • - температура окружающей среды, °C

  • - относительная влажность, %, не более

от -20 до +55 (до +120*)

95 (без конденсации)

Средняя наработка до отказа, ч, не менее

18 000

Средний срок службы, лет, не менее

2

Примечание:

* - при использовании контура с водяным охлаждением, поставляемого по дополнительному заказу.
