94692-25 Системы автоматизированные измерений и контроля параметров запрессовки колесных пар вагонов СКЗ-63/100
(Обозначение отсутствует)
Назначение средства измерений:
Системы автоматизированные измерений и контроля параметров запрессовки колесных пар вагонов СКЗ-63/100 (далее по тексту - системы) предназначены для измерений давления в гидросистеме и линейного перемещения плунжера при запрессовке колесных пар.
рабочего цилиндра

Внешний вид.
Системы автоматизированные измерений и контроля параметров запрессовки колесных пар вагонов СКЗ-63/100
Рисунок № 1

Внешний вид.
Системы автоматизированные измерений и контроля параметров запрессовки колесных пар вагонов СКЗ-63/100
Рисунок № 2
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) систем состоит из:
-
- ПО измерительных компонентов из состава первичной части системы;
-
- встроенного ПО контроллера (ВПО), которое устанавливается в энергонезависимую память контроллера в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит;
-
- внешнего ПО (ВНПО) предназначенного для управления функционированием системы, отображения и архивирования информации, а также для возможности настройки параметров предприятием-потребителем.
Идентификационные данные и уровень защиты ПО измерительных компонентов, входящих в состав первичной части систем, приведены в описаниях типа на соответствующие средства измерений.
Идентификационные данные ВНПО приведены в таблице 1
Таблица 1 - Идентификационные данные ВНПО
Идентификационные данные |
Значение |
Идентификационное наименование ПО |
modbus-pressure-way |
Номер версии (идентификационный номер) ПО |
не ниже v 1.0.1 |
Цифровой идентификатор ПО |
- |
Защита информации системы от несанкционированного доступа обеспечивается авторизацией и разграничением уровня доступа (парольная система) при обращении к данным и к ПО.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Метрологические характеристики ИК системы нормированы с учетов влияния всех компонентов ПО, входящих в состав систем.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации на систему печатным способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;
ГОСТ Р 52931-2008 «Приборы контроля
и регулирования технологических
процессов. Общие технические условия»;
ГОСТ 26.011-80 «Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные»;
ГОСТ 4835-2013 «Колесные пары железнодорожных вагонов. Технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 15 августа 2022 г. № 2018 «О внесении изменений в Государственную поверочную схему для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденную приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Технические условия «ТУ СКЗ-63/100 Системы автоматизированные измерений и контроля параметров запрессовки колесных пар вагонов СКЗ-63/100».
ПравообладательОбщество с ограниченной ответственностью «НВК-Сервис» (ООО «НВК-Сервис») ИНН 7723780010
Юридический адрес: 105066, г. Москва, вн. тер. г. Муниципальный округ Басманный, ул. Нижняя Красносельская, д. 40/12, к.2, помещ. 1Н/2
Телефон: (499) 260-50-50
E-mail: info@nvrk.ru
Web-сайт: www.nvrk.ru
Изготовитель
Общество с ограниченной ответственностью «НВК-Сервис» (ООО «НВК-Сервис») ИНН 7723780010Юридический адрес: 105066, г. Москва, вн. тер. г. Муниципальный округ Басманный, ул. Нижняя Красносельская, д. 40/12, к.2, помещ. 1Н/2
Адрес места осуществления деятельности: 462402, Оренбургская обл., г. Орск, ул. Заводская, зд. 6
Телефон: (499) 260-50-50
E-mail: info@nvrk.ru
Web-сайт: www.nvrk.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон: (495) 437-55-77
Факс: (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «НВК-Сервис» (ООО «НВК-Сервис») ИНН 7723780010Юридический адрес: 105066, г. Москва, вн. тер. г. Муниципальный округ Басманный, ул. Нижняя Красносельская, д. 40/12, к.2, помещ. 1Н/2
Телефон: (499) 260-50-50
E-mail: info@nvrk.ru
Web-сайт: www.nvrk.ru
блока регистрации и давления. Датчики соединяются с БРУ
Системы состоят из трех конструктивно раздельных узлов: управления (БРУ), датчика линейного перемещения и датчика монтируются на прессе с помощью комплекта монтажных частей и устройствами коммутации.
Принцип действия систем основан на последовательных преобразованиях измеряемых величин в цифровой код, преобразованиях цифрового кода в сигналы управления техническими средствами и оборудованием.
Измерительные каналы (ИК) систем состоят из первичной части, включающей в себя первичные измерительные преобразователи (ПИП), и вторичной части измерительного канала (ВИК). Первичная и вторичная части систем соединяются проводными линиями связи.
Состав ИК систем:
а) первичные измерительные преобразователи (ПИП):
- датчики давления измерительные РПД модель РПД-И рег. №72842-18;
- преобразователи давления измерительные ОВЕН ПД100 рег. № 47586-11;
- датчик линейного перемещения, тросовый энкодер DWE 3600 HLD P2000;
б) вторичная часть системы (ВИК):
- программируемый логический контроллер (далее ПЛК), обеспечивающий сбор данных и формирование на их основе сигналов управления. В качестве ПЛК применен контроллер HCG-4X4Y4A-TP.
- устройства коммутации.
Устройства коммутации включают в себя соединительные коробки и кабели, обеспечивающие передачу измерительного сигнала и питания.
Измерительная информация обрабатывается ВИК и передается на верхний уровень систем: автоматизированное рабочее место оператора (АРМ) установленный в БРУ. Контроль за работой оборудования систем, получение, обработка результатов измерений, архивирование и отображение результатов измерений осуществляется с АРМ БРУ. По результатам измерений на АРМ БРУ формируются отчеты и графическое изображение зависимости избыточного давления от линейного перемещения (диаграмма запрессовки).
Полный перечень ИК систем приводится в паспорте на систему. Общий вид систем представлен на рисунке 1. Общий вид БРУ систем представлен на рисунке 2.
Состав и метрологические характеристики систем приведены в таблице 3.

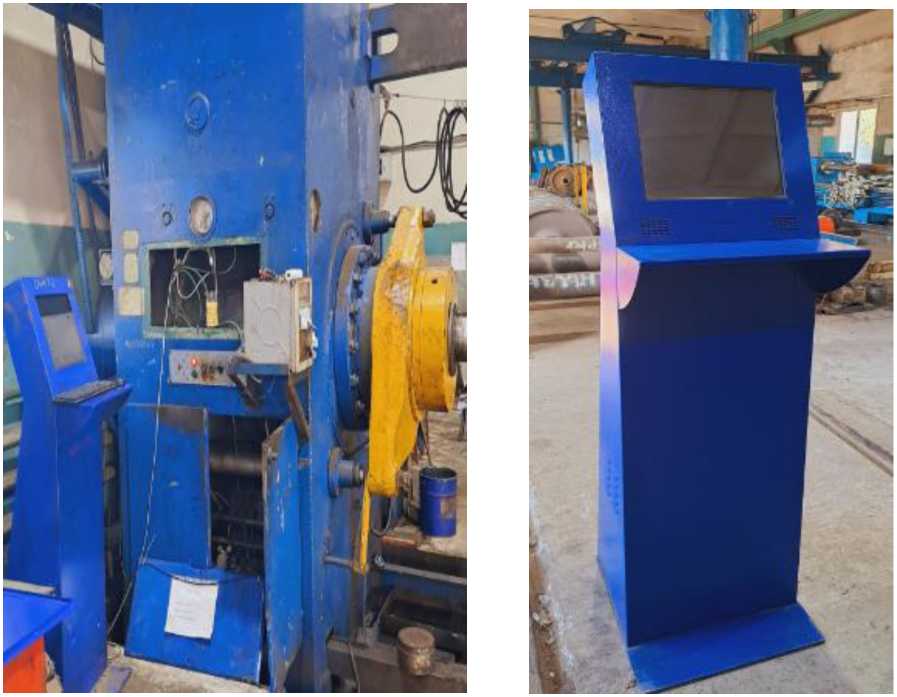

Рисунок 1 - Общий вид систем
Рисунок 2 - Общий вид БРУ
Заводской номер системы в
формате

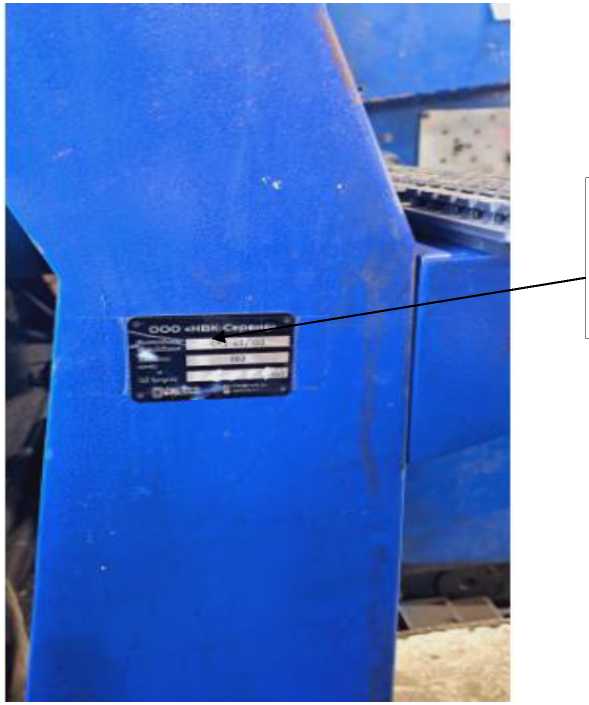

числового кода типографским способом указывается в паспорте и на информационной табличке размещенной на БРУ из состава системы. Место нанесения заводского номера указано на рисунке 3.
Нанесение знака поверки на системы не предусмотрено. Пломбирование систем не предусмотрено.

Рисунок 3 - Место нанесения заводского номера
Место нанесения заводского номера системы на информационную табличку
Таблица 2 -
ИК избыточного давления
Измеряемая величина |
Диапазон измерений (ДИ) |
ПИП |
ВИК |
Характеристики погрешности ИК в рабочих условиях эксплуатации | |||
Тип |
Выходной сигнал |
Характеристики погрешности (основной / дополнительной) |
Состав, выходной сигнал |
Характеристики погрешности | |||
Избыточное давление |
от 0 до 16,00 МПа2-4 |
от 4 до 20 мА |
7осн.. ±0,5 %; Удои ±0,45 % на каждые 10 °С |
HCG-4X4Y4A-TP (цифровой сигнал) => АРМ |
Y= ±0,5 % |
Y= ±1,5 % |
Примечания:
Таблица 3 -
ИК линейного
Измеряемая величина |
Диапазон измерений (ДИ) |
Характеристики погрешности ИК в рабочих условиях эксплуатации |
Линейное перемещение |
от 0 до 240 мм |
Л= ±1,0 мм |
Примечания: 1 Используемые обозначения: Л - пределы допускаемой абсолютной погрешности в рабочих условиях эксплуатации |
Таблица 4 - Основные технические характеристики систем и ее компонентов
Наименование характеристики |
Значение |
Рабочие условия эксплуатации системы:
|
от +15 до +35 от 30 до 80 от 84,0 до 106,0 |
