Сведения о средстве измерений: 94687-25 Установки ультразвуковые измерительные автоматизированные

Номер по Госреестру СИ: 94687-25
94687-25 Установки ультразвуковые измерительные автоматизированные
(АУИУ "Сканер")

Назначение средства измерений:
Установки ультразвуковые измерительные автоматизированные АУИУ «Сканер» (далее по тексту - установки) предназначены для измерения толщины прутков и стенок труб из черных, нержавеющих сталей и сплавов.

сертификация программного обеспечения
Внешний вид. Установки ультразвуковые измерительные автоматизированные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установки ультразвуковые измерительные автоматизированные
Рисунок № 1
Внешний вид. Установки ультразвуковые измерительные автоматизированные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Установки ультразвуковые измерительные автоматизированные
Рисунок № 2

Общие сведения

Дата публикации - 22.02.2025
Срок свидетельства -
Номер записи - 196486
ID в реестре СИ - 1423685
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "АЛТЕС" (ООО "АЛТЕС")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Дзержинский; ЗАО "КОНСТРУКЦИЯ", г. Липецк
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - MI_19 Распределение средств измерений по странам производства (страна, год, кол-во типов СИ)

Бесплатный

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№346 от 2025.02.20 ПРИКАЗ_Об утверждении типов средств измерений (14)

Наличие аналогов СИ: Установки ультразвуковые измерительные автоматизированные (АУИУ "Сканер")

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "АЛТЕС" (ООО "АЛТЕС")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
15723-12
25.09.2027
 Установки измерительные ультразвуковые, серии "Сканер"
Общество с ограниченной ответственностью "АЛТЕС" (ООО "АЛТЕС") (РОССИЯ Московская обл., г. Дзержинский; ЗАО "КОНСТРУКЦИЯ", г. Липецк) 		ОТ
МП 		1 год
94687-25

 Установки ультразвуковые измерительные автоматизированные, АУИУ "Сканер"
Общество с ограниченной ответственностью "АЛТЕС" (ООО "АЛТЕС") (РОССИЯ Московская обл., г. Дзержинский; ЗАО "КОНСТРУКЦИЯ", г. Липецк) 		ОТ
МП 		1 год
Отчет - OW_14 Поверка в динамике по нескольким владельцам СИ
В отчете показаны поверки по организациям, где они выступают в качестве собственников СИ.
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.

Бесплатный

Кто поверяет Установки ультразвуковые измерительные автоматизированные (АУИУ "Сканер")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Установки ультразвуковые измерительные автоматизированные (АУИУ "Сканер")

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) выполняет следующие основные функции:

  • - управление работой установки;

  • - настройка параметров контроля;

  • - регистрации и обработка результатов контроля;

  • - хранение всех результатов измерений в единой базе данных;

  • - отображение сигнала и результатов измерений в режиме реального времени.

Метрологически значимая часть не выделена, все ПО является метрологически значимым.

Идентификационные данные программного обеспечения указаны в таблице 1. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные (признаки) программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

для установки зав. №54

для установки зав. №55

Программное обеспечение процесса контроля и предоставления результатов АУИУ «СКАНЕР» АУЗК труб

АУЗК прутков

Номер версии (идентификационный номер) ПО, не ниже

1.1.0.0

Номер версии (идентификационный номер) ПО дефектоскопа, не ниже

2.1.0

Цифровой идентификатор ПО

-


Знак утверждения типа


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе СКАН2.55.23.00.00.00.РЭ (для зав. №55) и СКАН2.54.22.00.00.00.РЭ (для зав №54), раздел «Порядок работы установки».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений Локальная поверочная схема для средств измерений неразрушающего контроля, утвержденная ФГУП «ВНИИОФИ» от 15 мая 2015 г.

Правообладатель

Общество с ограниченной ответственностью «АЛТЕС» (ООО «АЛТЕС») ИНН 5027006009

Юридический адрес: 140090, Московская обл., г. Дзержинский, ул. Угрешская, д. 26А, кв. 90

Телефон/факс: +7 (499) 265-10-83; 265-17-82

Е-mail: info@ultes.info

Web-сайт: https://scaruch.ultes.info

Изготовитель

Общество с ограниченной ответственностью «АЛТЕС» (ООО «АЛТЕС») ИНН 5027006009
Юридический адрес: 140090, Московская обл., г. Дзержинский, ул. Угрешская, д. 26А, кв. 90
Адрес места осуществления деятельности: 105066, г. Москва, пер. Токмаков, д. 14, стр. 3
Телефон/факс: +7 (499) 265-10-83; 265-17-82
Е-mail: info@ultes.info
Web-сайт: https://scaruch.ultes.info

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский     институт     оптико-физических     измерений»
(ФГБУ «ВНИИОФИ»)
ИНН 9729338933
Адрес: 119361, г. Москва, вн.тер.г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
Е-mail: vniiofi@vniiofi.ru
Web-сайт: https://www.vniiofi.ru

Правообладатель

Общество с ограниченной ответственностью «АЛТЕС» (ООО «АЛТЕС») ИНН 5027006009
Юридический адрес: 140090, Московская обл., г. Дзержинский, ул. Угрешская, д. 26А, кв. 90
Телефон/факс: +7 (499) 265-10-83; 265-17-82
Е-mail: info@ultes.info
Web-сайт: https://scaruch.ultes.info

Принцип действия установок основан на акустическом методе неразрушающего контроля, а именно на возбуждении импульсов ультразвуковых колебаний (далее - УЗК) в материале контролируемого объекта и регистрации отраженных эхо-сигналов от дефектов и границ материалов.

Акустический контакт обеспечивается с помощью иммерсионной ванны с водой, через которую проходит пруток, при этом акустические блоки находятся под контролируемым прутком. Результаты контроля выводятся на монитор вычислительного комплекса.

Установка состоит из 16-х канального дефектоскопа (в дальнейшем - дефектоскопа), пяти акустических блоков (АБ), иммерсионной ванны (ИВ) с механизмами юстировки АБ, контроллера управления, сливной ванны и вычислительного комплекса.

К установкам данного типа относятся установки ультразвуковые измерительные автоматизированные АУИУ «Сканер» с заводскими номерами 54 (для измерения толщины стенки труб), 55 (для измерения толщины прутков).

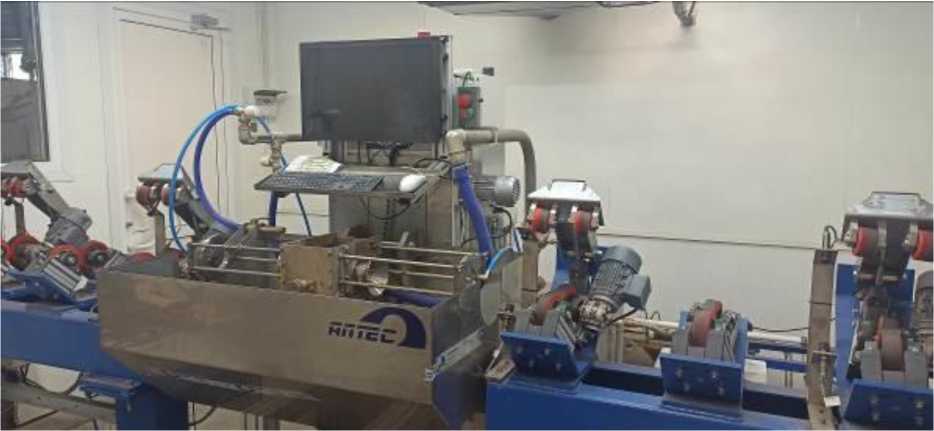

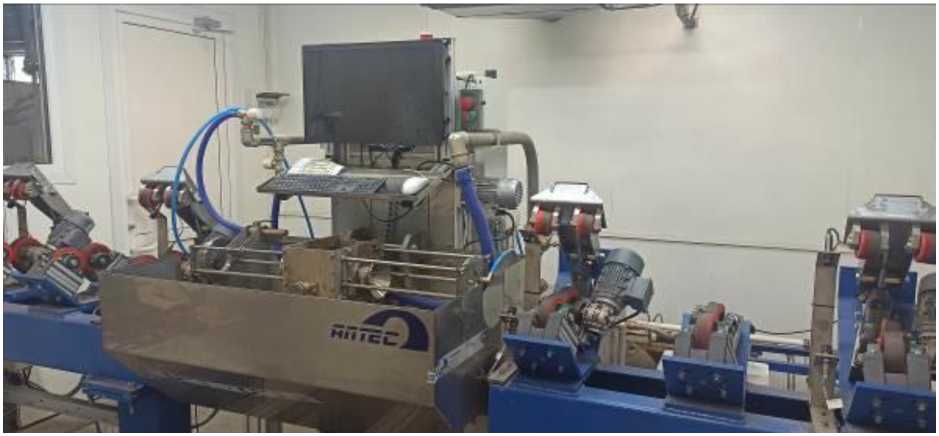

Общий вид установки представлен на рисунке 1.

Внешний вид. Установки ультразвуковые измерительные автоматизированные (АУИУ

Рисунок 1 - Общий вид установки

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование установок не предусмотрено.

Заводской номер в виде цифрового обозначения наносится методом наклеивания этикетки на поверхность шкафа ПЭВМ и заднюю панель корпуса дефектоскопа.

Схема с указанием места нанесения заводского номера представлены на рисунке 2.

Внешний вид. Установки ультразвуковые измерительные автоматизированные (АУИУ

Место нанесения заводского номера

Рисунок 2 - Шкаф ПЭВМ с этикеткой.



Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений толщины (прутков), мм

от 10 до 90

Диапазон измерений толщины стенки (труб), мм

от 2 до 75

Пределы допускаемой абсолютной погрешности измерений толщины, мм

± (0,10 + 0,02^Н)1)

1) H - измеренное значение толщины, мм

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры электронный блока - дефектоскопа (без учета внешней ПЭВМ, информационных кабелей), мм, не более:

-высота

620

-ширина

210

-длина

330

Масса электронный блока - дефектоскопа (без учета внешней ПЭВМ, информационных кабелей), кг, не более

25

Потребляемая мощность дефектоскопа, В^А

300

Время непрерывной работы, ч

16

Условия эксплуатации:

- температуры окружающей среды, °С

от +15 до + 35

- относительная влажность, %, не более

80

- атмосферное давление, кПа

от 84 до 106
