Номер по Госреестру СИ: 94686-25
94686-25 Датчики силоизмерительные тензорезисторные
(Z16AD1/7.5t)
Назначение средства измерений:
Датчики силоизмерительные тензорезисторные Z16AD1/7.5t (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (напряжение постоянного тока), пропорционально измеряемой силе при растяжении.

Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 1

Внешний вид.
Датчики силоизмерительные тензорезисторные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Указания по монтажу» руководства по эксплуатации на датчик.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы».
ПравообладательHottinger Bru el & Kjaer GmbH, Германия
Адрес: Im Tiefen See 45 D-64293 Darmstadt Germany
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Телефон.: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчика, под действием прилагаемой силы. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.
Датчики состоят из упругого элемента, защитного корпуса цилиндрической формы, кабеля, тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов, расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены крышками и герметиком.
Электрическое подсоединение к внешним измерительным усилителям осуществляется через унифицированные электрические разъемы.
К данному типу средства измерений относятся датчики с серийными номерами 023366 и 023369.
Нанесение знака поверки на датчики не предусмотрено.
Серийные номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены несмываемой краской на маркировочную табличку, наклеиваемую на корпус датчиков.
Конструкция датчиков обеспечивает ограничение доступа к наклеенным тензорезисторам в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, путём заливки монтажных отверстий и сопряжений герметиком. Конструкция датчика является неразборной, пломбирование датчиков не производится.

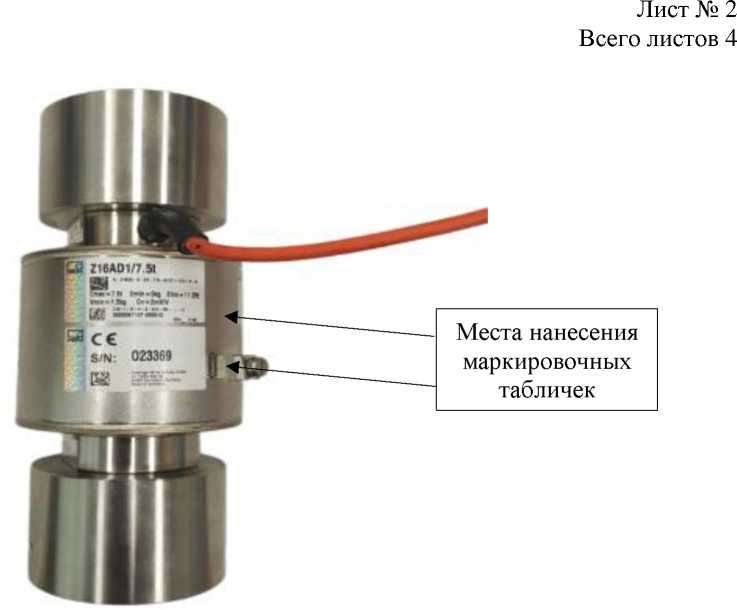

Общий вид датчиков с указанием места нанесения серийного номер приведён на рисунке 1. Общий вид маркировочных табличек приведён на рисунке 2.

Рисунок 1
- Общий вид датчиков силоизмерительных тензорезисторных Z16AD1/7.5T
Места нанесения серийного

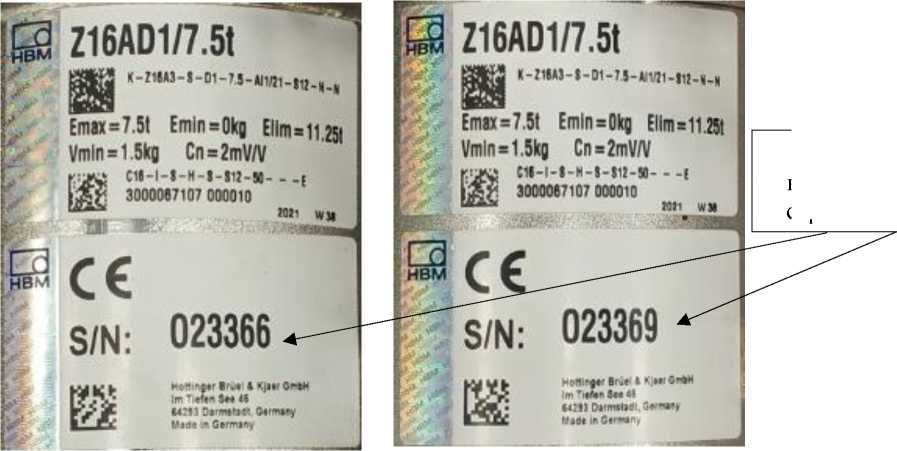

Рисунок 2 - Общий вид маркировочных табличек
Маркировочная табличка, которая наклеена на корпус датчиков, содержит следующую информацию:
-
- наименование и логотип изготовителя;
-
- модификацию;
-
- номинальное усилие в тоннах;
-
- предельно допустимое усилие в тоннах;
-
- выходной сигнал при номинальном усилии в мВ\В;
-
- серийный номер;
-
- ряд прочей информации в соответствии с технической документацией изготовителя.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальное усилие, Fном, кН (т) |
75 (7,5) |
|
Выходной сигнал при Fном, мВ/В |
от 2,01 до 2,03 |
|
Нижний предел измерений, % от Fном |
2 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
±1 |
|
Предельное значение составляющей погрешности, связанной с воспроизводимостью показаний (Ь), % |
0,60 |
|
Предельное значение составляющей погрешности, связанной с повторяемостью показаний (b'), % |
0,30 |
|
Предельные значения составляющей погрешности, связанной с градуировочной характеристикой (fc), % |
±0,30 |
|
Предельные значения составляющей погрешности, связанной с дрейфом нуля (fo), % |
±0,20 |
|
Предельное значения составляющей погрешности, связанной с ползучестью (с), % |
0,40 |
|
Предельное значение составляющей погрешности, связанной с гистерезисом (v), % |
0,40 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Предельно допустимое усилие, % от Fном |
150 |
|
Усилие разрушения, % от Fном, не менее |
300 |
|
Номинальное входное сопротивление, Ом |
от 680 до 720 |
|
Номинальное выходное сопротивление, Ом |
от 702,5 до 709,5 |
|
Сопротивление изоляции, МОм, не менее |
5000 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 0,5 до 12 |
|
Габаритные размеры (ДиаметрхВысота), мм, не более: |
75,6x150 |
|
Масса, кг, не более: |
3,43 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
Таблица 3 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы за 2000 ч |
0,9 |
