Принцип действия комплекса основан на непрерывном измерении, преобразовании и обработке контроллером программируемым логическим АБАК ПЛК (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 63211-16) (далее - АБАК ПЛК) входных сигналов силы постоянного тока от 4 до 20 мА, поступающих по измерительным каналам (далее - ИК) от первичных измерительных преобразователей (далее - ИП).

Комплекс осуществляет измерение параметров технологического процесса следующим образом:

• - аналоговые сигналы термопреобразователей сопротивления по ГОСТ 6651-2009 (далее - ТС) от первичных ИП поступают на входы преобразователей измерительных CZ (регистрационный номер 88157-23) модификации CZ2071 (далее - CZ2071);

• - аналоговые сигналы силы постоянного тока от 4 до 20 мА от первичных ИП и с выходов CZ2071 поступают на соответствующие входы модулей аналогового ввода АБАК ПЛК;

• - цифровые коды, преобразованные посредством модулей аналогового ввода АБАК ПЛК в значения физических параметров технологического процесса, отображаются на мнемосхемах панели оператора в виде числовых значений, графиков и трендов, текстов, рисунков и цветовой окраски элементов мнемосхем.

Комплекс реализует функции вторичной части ИК измерительной системы в соответствии с ГОСТ Р 8.596-2002 и включает в себя АБАК ПЛК, CZ2071, вспомогательное оборудование (блоки питания, блоки промежуточных клемм, адаптеры, коммутаторы), размещенные в шкафу управления.

Основные функции комплекса:

• - измерение и преобразование аналоговых сигналов от первичных ИП, обработка, контроль, индикация технологических параметров;

• - предупредительная и аварийная сигнализация при выходе технологических параметров за установленные границы и при обнаружении неисправности в работе оборудования;

• - формирование сигналов управления и регулирования;

• - противоаварийная защита оборудования;

• - отображение технологической и системной информации;

- защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.

К данному типу средства измерений относится комплекс с заводским № 6-2.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, и знак утверждения типа наносятся типографским способом на титульный лист паспорта и на маркировочную табличку, расположенную на корпусе шкафа управления.

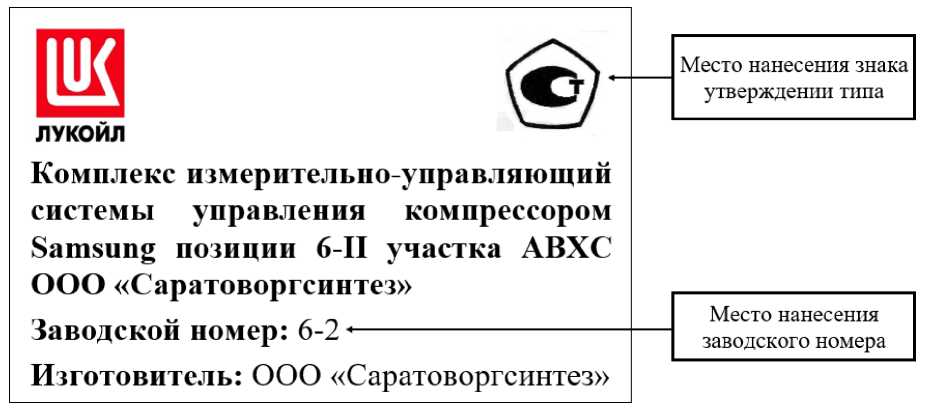

Места нанесения знака утверждения типа и заводского номера приведены на рисунке 1.

Рисунок 1 - Места нанесения знака утверждения типа и заводского номера Конструкция комплекса и условия эксплуатации комплекса не предусматривают нанесение знака поверки.

Пломбирование комплекса не предусмотрено.

Таблица 6 -

Таблица 2 - Метрологические характеристики ИК комплекса

Примечание - Приняты следующие сокращения и обозначения: НСХ - номинальная статическая характеристика;

а - температурный коэффициент термопреобразователей сопротивления, C^-1.

Таблица 3 - Технические характеристики комплекса
