Номер по Госреестру СИ: 94653-25
94653-25 Дозаторы весовые автоматические дискретного действия
(СФБ.245)
Назначение средства измерений:
Дозаторы весовые автоматические дискретного действия СФБ.245 (далее - дозаторы) предназначены для автоматического дозирования материалов.
Внешний вид.
Дозаторы весовые автоматические дискретного действия
Рисунок № 1
Внешний вид.
Дозаторы весовые автоматические дискретного действия
Рисунок № 2
Внешний вид.
Дозаторы весовые автоматические дискретного действия
Рисунок № 3
Общие сведения
Дата публикации - 14.02.2025
Срок свидетельства - 14.02.2030
Номер записи - 196452
ID в реестре СИ - 1423509
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. СФБ.245-1-2,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Производственно-торговая компания "Инжиниринг" (ООО "ПТК "Инжиниринг")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№301 от 2025.02.14 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Дозаторы весовые автоматические дискретного действия (СФБ.245)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Производственно-торговая компания "Инжиниринг" (ООО "ПТК "Инжиниринг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82692-21 17.08.2026 |
Дозатор весовой автоматический дискретного действия, "СФБ" Общество с ограниченной ответственностью "Производственно-торговая компания "Инжиниринг" (ООО "ПТК "Инжиниринг") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
94652-25 14.02.2030 |
Дозаторы весовые автоматические дискретного действия, СФБ.Б Общество с ограниченной ответственностью "Производственно-торговая компания "Инжиниринг" (ООО "ПТК "Инжиниринг") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
94653-25 14.02.2030 |
Дозаторы весовые автоматические дискретного действия, СФБ.245 Общество с ограниченной ответственностью "Производственно-торговая компания "Инжиниринг" (ООО "ПТК "Инжиниринг") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
Кто поверяет Дозаторы весовые автоматические дискретного действия (СФБ.245)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Дозаторы весовые автоматические дискретного действия (СФБ.245)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) дозаторов является метрологически значимым.
Для защиты от несанкционированного доступа к параметрам
встроенным
регулировки измерительной информации применяются настройки с использованием пароля, а также пломбируется доступ к технологическому разъему программируемого контроллера.
Идентификационные данные ПО отображаются на дисплее программируемого контроллера и доступны для просмотра при включении дозатора.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
CoDeSys, |
OWEN Logic |
TIA Portal |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.3.х.х |
не ниже 2.6.х |
V14 SP1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
|
где х - метрологически не значимая часть | |||
Знак утверждения типа
Знак утверждения типананосится методом наклейки на шкаф управления дозатора и на титульный лист эксплуатационной документации типографским.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п.1.3 «Устройство и работа составных частей изделия» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ТУ 28.92.40-024-15920232-2024 «Дозаторы весовые автоматические дискретного действия СФБ.245 Технические условия»
ПравообладательОбщество с ограниченной ответственностью «Производственно-торговая компания «Инжиниринг» (ООО «ПТК «Инжиниринг»)
ИНН 1660294888
Юридический адрес: 420085, Республика Татарстан, г. Казань, ул. Беломорская, д. 69,
оф. 10
Тел: +7 (800) 533-92-21
Web-сайт: ptking.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г.Москва, вн. тер. г. муниципальный округ Проспект Вернадского, пр-кт Вернадского, д. 41, стр. 1, помещ. 263
Адреса мест осуществления деятельности:
142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., Лежневский р-н, СПК им. Мичурина
Принцип действия дозаторов основан на преобразовании деформации весоизмерительного датчика (далее - датчика), возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал, с последующим аналого-цифровым преобразованием и обработкой данных с дальнейшим определением значения массы дозируемого материала и выводом результата дозирования на устройство индикации.
Конструктивно дозатор состоит металлический основы-рамы, на которой закреплены: шкаф управления, весовая рамка с патрубком подачи материала и креплением для мешка, каретка, двигатель привода каретки, приводной узел.
Дозаторы изготавливаются в исполнениях СФБ.245-0,5-2 и СФБ.245-1-2, отличающиеся метрологическими характеристиками.
В качестве датчиков используются датчики весоизмерительные тензорезисторные H3 (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 55371-13), производитель Zhonghang Electronic Measuring Instruments Co., LTD. (ZEMIC)", Китай.
Шкаф управления состоит из программируемого контроллера, управляющего всеми алгоритмами работы, вторичного дисплея, органов управления, частотного преобразователя, системы защиты электрических цепей.
На дозаторы (шкаф управления и рама) наносится маркировка с информацией об изготовителе, наименовании, заводском номере, метрологических характеристиках, дате изготовления. Заводской номер в виде цифрового кода наносится методом гравировки. Общий вид дозаторов, места нанесения маркировки и знака утверждения типа представлен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.

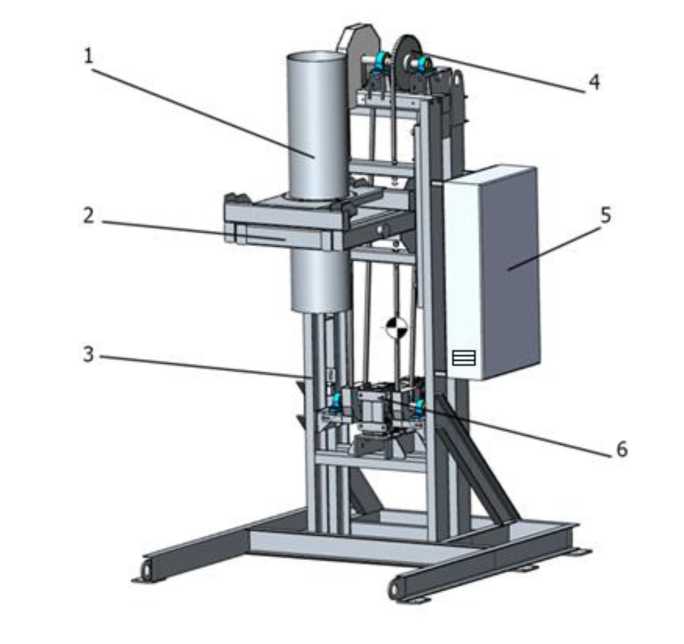

а) Общий вид
-
1 - весовая рамка с патрубком подачи материала;
-
2 - каретка;
-
3 - рама-основа;
-
4 - приводной узел;
-
5 - шкаф управления;
-
6 - двигатель привода каретки.

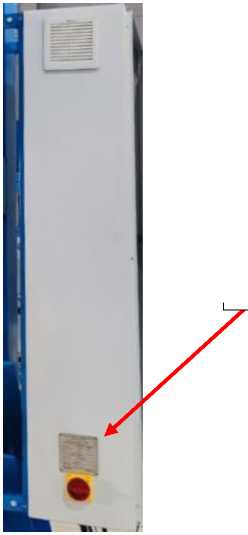

Места нанесения маркировки и знака утверждения типа

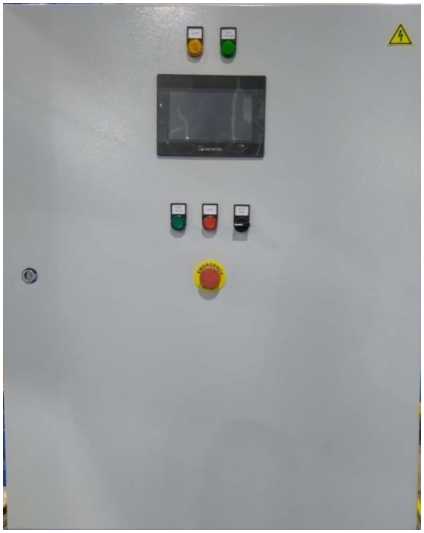

б) Шкаф управления
Рисунок 1 - Общий вид дозаторов, места нанесения маркировки и знака утверждения типа
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для | |
|
СФБ.245-0,5-2 |
СФБ.245-1-2 | |
|
Наибольший предел взвешивания, кг |
2000 |
2000 |
|
Наименьший предел взвешивания, кг |
500 |
1000 |
|
Пределы допускаемой приведенной к верхнему пределу взвешивания погрешности измерений, % |
±0,5 |
±0,5 |
|
Цена деления шкалы, (d), кг |
0,5 |
0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение, В |
380110% |
|
- частота, Гц |
50±1 |
|
Потребляемая мощность, кВ^А, не более |
10 |
|
Габаритные размеры (ШхДхВ), мм, не более |
3650x4250x5650 |
|
Масса, кг, не более |
1900 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -20 до 40 |
|
- относительная влажность, %, не более |
80 |
Таблица 4 - Показатели надежности
|
Средняя наработка на отказ, ч |
15000 |
|
Срок службы, лет |
8 |
