Номер по Госреестру СИ: 94645-25
94645-25 Комплексы радиоизотопные измерений уровня и плотности
(TH-2010)
Назначение средства измерений:
Комплексы радиоизотопные измерений уровня и плотности TH-2010 предназначены для непрерывных, бесконтактных измерений уровня и плотности жидких и сыпучих веществ, суспензий и пульп, определения предельных значений уровня в резервуарах и трубопроводах.
Внешний вид.
Комплексы радиоизотопные измерений уровня и плотности
Рисунок № 1
Внешний вид.
Комплексы радиоизотопные измерений уровня и плотности
Рисунок № 2
Внешний вид.
Комплексы радиоизотопные измерений уровня и плотности
Рисунок № 3
Внешний вид.
Комплексы радиоизотопные измерений уровня и плотности
Рисунок № 4
Внешний вид.
Комплексы радиоизотопные измерений уровня и плотности
Рисунок № 5
Внешний вид.
Комплексы радиоизотопные измерений уровня и плотности
Рисунок № 6
Внешний вид.
Комплексы радиоизотопные измерений уровня и плотности
Рисунок № 7
Внешний вид.
Комплексы радиоизотопные измерений уровня и плотности
Рисунок № 8
Внешний вид.
Комплексы радиоизотопные измерений уровня и плотности
Рисунок № 9
Общие сведения
Дата публикации - 14.02.2025
Срок свидетельства - 14.02.2030
Номер записи - 196448
ID в реестре СИ - 1423505
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год - для комплексов измерений плотности, 3 года - для комплексов измерений уровня
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TH-2010,
Производитель
Изготовитель - Tianhua Institute of Chemical Machinery & Automation Co.
Страна - РОССИЯ
Населенный пункт - Ltd., Китайская Народная Республика
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№300 от 2025.02.14 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Комплексы радиоизотопные измерений уровня и плотности (TH-2010)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Tianhua Institute of Chemical Machinery & Automation Co.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94645-25 14.02.2030 |
Комплексы радиоизотопные измерений уровня и плотности, TH-2010 Tianhua Institute of Chemical Machinery & Automation Co. (РОССИЯ Ltd., Китайская Народная Республика) |
ОТ МП |
1 год - для комплексов измерений плотности, 3 года - для комплексов измерений уровня |
Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).
По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.
Кто поверяет Комплексы радиоизотопные измерений уровня и плотности (TH-2010)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Комплексы радиоизотопные измерений уровня и плотности (TH-2010)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Комплексы имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
TH-2010D |
TH-2010L | |
|
Идентификационное наименование ПО |
Density Mode |
Level Mode |
|
Номер версии (идентификационный номер) ПО |
vx.xx* |
VX.XX* |
|
Цифровой идентификатор ПО |
- |
- |
|
*Х - относится к метрологически незначимой части и принимает значение от 0 до 9 | ||
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Эксплуатация и калибровка прибора» документа «Комплексы радиоизотопные измерений уровня и плотности TH-2010. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов».
ПравообладательTianhua Institute of Chemical Machinery & Automation Co., Ltd., Китайская Народная
Республика
Адрес: Gansu province, Lanzhou, Xigu district, st. North Heshui No 3, China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия комплексов радиоизотопных измерений уровня и плотности TH-2010 (далее - комплексы) основан на зависимости ослабления (поглощения) гамма-излучения от плотности измеряемой среды и толщины слоя, сквозь который проходит излучение. Поток гамма-квантов источника излучения проникает через объект измерения с измеряемой средой и регистрируется сцинтилляционным счетчиком, который преобразует энергию гамма-квантов в электрические импульсы. Электрические импульсы, несущие информацию о плотности или уровне измеряемой среды, поступают в блок обработки информации, где анализируются микропроцессорной схемой и преобразуются в значения плотности или уровня, которые могут передаваться на автоматизированное рабочее место.
Комплексы состоят из блока гамма-излучения (источник гамма-излучения и контейнер) и блока детектирования. В состав комплексов может входить несколько блоков детектирования, позволяющие увеличивать верхнее значение диапазона измерений уровня до 8 м.
Для измерений плотности в комплексах могут применяться источники гамма-излучения с радионуклидом 22Na, 137Cs, 60Co, 152Eu, для измерений уровня в комплексах могут применяться источники гамма-излучения с радионуклидом 137Cs, 60Co, 152Eu, помещённые в контейнеры типа БГИ-ЗРК-ххх-хх, БГИ-ЗРК-П-ххх-х, БГИ-ЗРК-хх, LB744x, P100-P270, LB8\\\. БГИ-ххх, FQG60, FQG61, FQG62, FQG63, FQG66, Multiplex9s-3, Multiplex9s, VEGASOURCE 3x, БГИ-МНЛЗ, SMG x-x-x или аналогичные.
Блок детектирования представляет собой сцинтиллятор на основе иодида натрия (NaI) или поливинилтолуола (ПВТ), через который проходит гамма-излучение, вызывающее излучение фотонов, впоследствии преобразованное фотоумножителем в электрические импульсы.
Комплексы изготавливаются в следующих модификациях: TH-2010D и TH-2010L. В состав комплексов модификации TH-2010D входит точечный детектор, комплексы предназначены для измерений плотности. В состав комплексов модификации TH-2010L входит протяженный детектор, комплексы предназначены для измерений уровня. Измеренные значения уровня и плотности могут передаваться в виде аналогового сигнала от 4 до 20 мА и/или цифрового сигнала RS485 и/или импульсного сигнала от 0 до 15 В.
Корпус комплексов металлический, окрашиваемый в цвета, которые определяет изготовитель.
Заводской номер комплексов наносится на маркировочную табличку, закрепленную на корпусе блока детектирования, способом лазерной гравировки или типографским способом, имеет цифро-буквенный формат. Конструкцией комплексов не предусмотрена возможность нанесения знака поверки.
Пломбирование комплекса не предусмотрено.
Общий вид комплексов с указанием мест нанесения заводского номера представлен на рисунках 1, 2.

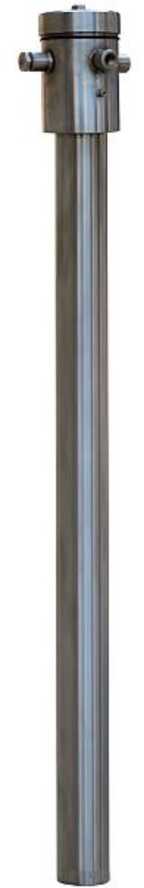

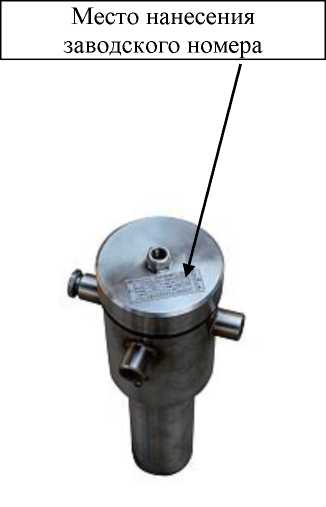

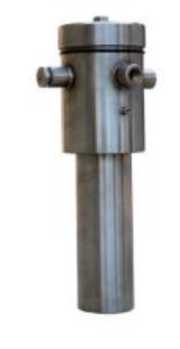

Рисунок 1 - Общий вид блоков детектирования с указанием места нанесения заводского номера
P100-P270
LB744x
FQG60, FQG61, FQG62, FQG63, FQG66, Multiplex9s-3, Multiplex9s
БГИ -ххх
БГИ-МНЛЗ
VEGASOURCE 3x
LB8xxx
SMG x-x-x
БГИ-ЗРК -ххх-хх
БГИ-ЗРК-П -ххх-х
БГИ-ЗРК-хх

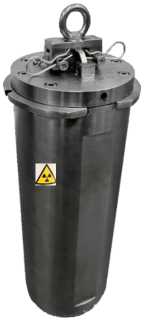

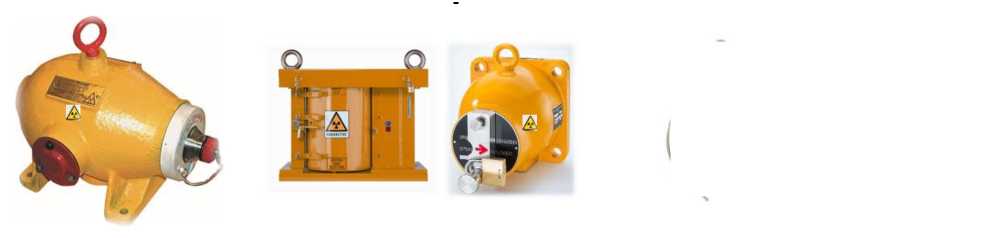

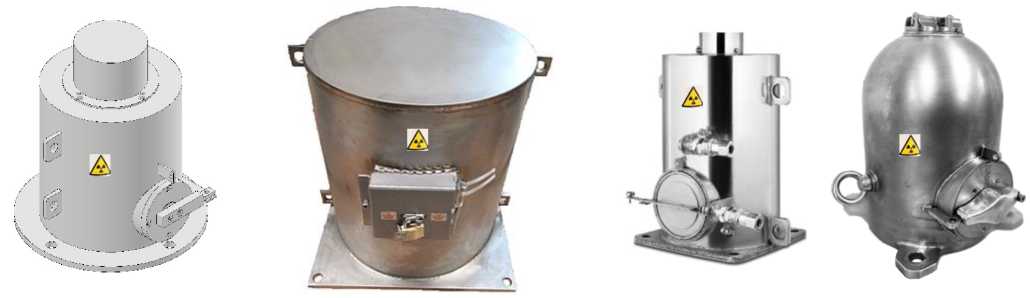

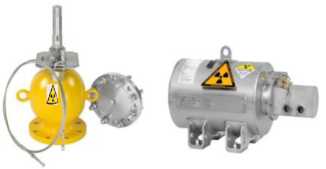

Рисунок 2 - Общий вид вариантов блоков гамма-излучения
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Комплекс радиоизотопный измерений уровня и плотности |
TH-2010 |
1 шт.1) |
|
Комплект монтажных элементов |
- |
1 шт.2) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
| ||
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон показаний плотности1), кг/м3 |
от 500 до 5000 |
|
Диапазон измерений плотности1), кг/м3 |
от 500 до 3500 |
|
Верхние пределы измерений (ВПИ) уровня (для одного блока детектирования)2), мм |
от 150 до 3000 |
|
Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности измерений плотности3), %:
|
±1,0 ±2,0 |
|
Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности измерений плотности при имитационном способе поверки и поверке с помощью весов методом Архимеда3), %:
|
±1,5 ±2,5 |
|
Пределы допускаемой основной приведенной к ВПИ погрешности измерений уровня3), %:
|
±1,0 ±2,0 |
|
Пределы допускаемой основной приведенной к ВПИ погрешности измерений уровня при имитационном способе поверки3), %:
|
±1,5 ±2,5 |
|
Пределы допускаемой дополнительной приведенной к верхнему значению диапазона измерений погрешности измерений плотности при изменении температуры окружающего воздуха от нормальной на каждые 10 °С4), % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной к ВПИ погрешности измерений уровня при изменении температуры окружающего воздуха от нормальной на каждые 10 °С4), % |
±0,1 |
Наименование характеристики
Значение
-
1) Диапазон показаний и диапазон измерений плотности конкретного комплекса находятся в пределах, установленных в таблице 2, определяются комплектацией конкретного комплекса и приводятся в паспорте комплекса, ширина диапазона измерений плотности не менее 500 кг/м3.
-
2) ВПИ уровня конкретного комплекса находится в пределах, установленных в таблице 2, определяется комплектацией конкретного комплекса и приводится в паспорте комплекса.
-
3) Пределы допускаемой основной приведенной погрешности измерений уровня и плотности определяются особенностями места установки, монтажа комплекса, и приводятся в паспорте комплекса.
-
4) Температура окружающей среды при нормальных условиях измерений от 15 °С до 25 °С.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение постоянного тока, В |
от 18 до 32 |
|
- напряжение переменного тока, В |
от 90 до 250 |
|
- частота переменного тока, Гц |
от 49 до 60 |
|
Потребляемая мощность, В-А, не более |
15 |
|
Габаритные размеры блока гамма-излучения в контейнере, мм, не более: | |
|
- длина |
455 |
|
- ширина |
750 |
|
- высота |
1300 |
|
Габаритные размеры блока детектирования, мм, не более: | |
|
- диаметр |
310 |
|
- длина |
3250 |
|
Масса блока гамма-излучения в контейнере, кг, не более |
110 |
|
Масса блока детектирования, кг, не более |
32 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -30 до +60 |
|
- относительная влажность окружающей среды, %, не более |
95 |
