Номер по Госреестру СИ: 94641-25
94641-25 Анализаторы углерода и серы
(SES)
Назначение средства измерений:
Анализаторы углерода и серы SES (далее - анализаторы) предназначены для измерений содержания углерода и серы в металлах и сплавах, рудах и концентратах, материалах из редкоземельных элементов и полупроводниковых материалах, керамики, цемента и в других неорганических веществах.
Внешний вид.
Анализаторы углерода и серы

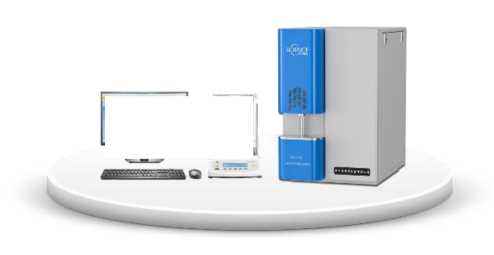

Рисунок № 1
Внешний вид.
Анализаторы углерода и серы

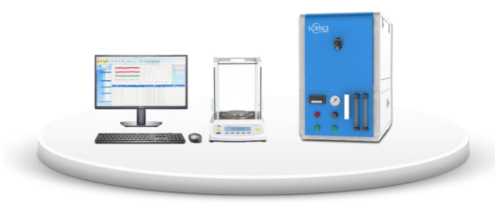

Рисунок № 2
Внешний вид.
Анализаторы углерода и серы

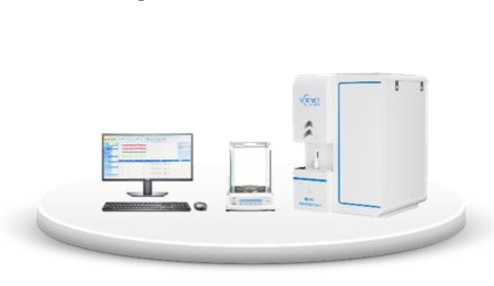

Рисунок № 3
Внешний вид.
Анализаторы углерода и серы

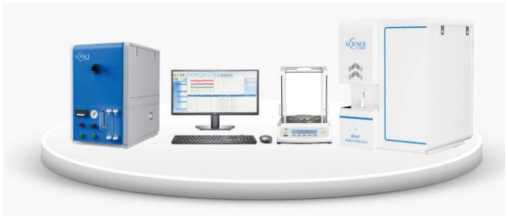

Рисунок № 4
Внешний вид.
Анализаторы углерода и серы

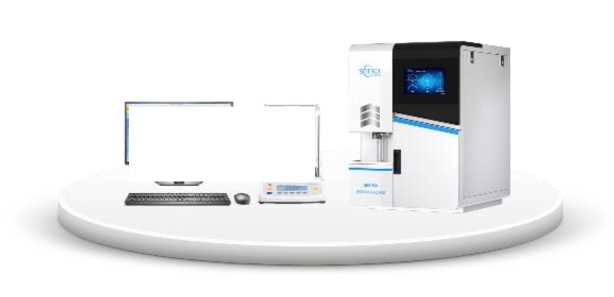

Рисунок № 5
Внешний вид.
Анализаторы углерода и серы
Рисунок № 6
Общие сведения
Дата публикации - 14.02.2025
Срок свидетельства - 14.02.2030
Номер записи - 196444
ID в реестре СИ - 1423501
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
SES-902F,
Производитель
Изготовитель - "SiChuan Syens Instrument Co., LTD."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№300 от 2025.02.14 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Анализаторы углерода и серы (SES)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "SiChuan Syens Instrument Co., LTD."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94368-25 17.01.2030 |
Спектрометры оптико-эмиссионные, OES-802 "SiChuan Syens Instrument Co., LTD." (КИТАЙ ) |
ОТ МП |
1 год |
|
94641-25 14.02.2030 |
Анализаторы углерода и серы, SES "SiChuan Syens Instrument Co., LTD." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Анализаторы углерода и серы (SES)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 1 | 2 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Анализаторы углерода и серы (SES)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Анализаторы защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HCS-900 |
|
Номер версии (идентификационный номер) ПО1) |
4.х |
|
Цифровой идентификатор ПО |
- |
|
1) х - метрологически незначимая часть ПО, которая может меняться от 00 до 99 | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 6.2 «Анализ образцов» руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических и материалах»;
компонентов в жидких и твердых веществах
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменения в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация «SiChuan Syens instrument Co., LTD.», КНР.
Правообладатель«SiChuan Syens Instrument Co., LTD.», КНР
Адрес: Building 39, Jiuwei Langu, No.66 Nanhu Road, Deyang City, Sichuan Province, R.P. China
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия анализаторов основан на сжигании испытуемого образца в высокочастотной индукционной печи или высокотемпературной трубчатой печи сопротивления в потоке кислорода и в дальнейшем детектировании газообразных продуктов окисления углерода и серы в форме диоксида углерода (CO2) и диоксида серы (SO2) методом инфракрасной спектрометрии.
Конструктивно анализаторы представляют собой настольные лабораторные приборы, состоящие из системы сгорания, инфракрасной системы обнаружения, компьютерной системы и электронных весов.
Навеска анализируемого образца с модификатором (например, флюсом) в керамическом тигле помещается в высокочастотную индукционную печь или высокотемпературную трубчатую печь сопротивления и сжигается в потоке кислорода. Образовавшиеся в результате сжигания образца газы - диоксид углерода (CO2) и диоксид серы (SO2) - увлекаются током кислорода и проходят через систему фильтров, после чего попадают в систему детектирования. В блоке детектирования продукты сгорания анализируются по изменению поглощения инфракрасного излучения на выделенных длинах волн для диоксида углерода и диоксида серы. Интенсивность поглощения инфракрасного излучения пропорциональна содержанию анализируемых элементов в пробе. Полученная информация передается на персональный компьютер, где производится расчет массовой доли компонента с учетом массы пробы. Весь анализ выполняется автоматически под управлением программного обеспечения
После каждого анализа проводится автоматическая продувка и очистка печи для подготовки анализатора к следующему измерению.
Анализаторы выпускаются в 16 моделях: SES-702, SES-706, SES-802, SES-902, SES-902T, SES-902C, SES-902S, SES-902F, SES-902TC, SES-902TS, SES-902CS, SES-902TCS, SES-902Z, SES-902Y, SES-906, SES-906C, отличающихся конструкцией, метрологическими и техническими характеристиками. Анализаторы моделей SES-702, SES-706 оснащены высокотемпературной трубчатой печью сопротивления, анализаторы моделей SES-802, SES-902, SES-902T, SES-902C, SES-902S, SES-902F, SES-902TC, SES-902TS, SES-902CS, SES-902TCS, SES-902Z, SES-902Y, SES-906, SES-906C - высокочастотной индукционной печью. Анализаторы моделей SES-902Z и SES-902Y имеют отдельно стоящий модуль высокотемпературной трубчатой печи сопротивления. Анализаторы всех моделей имеют два отдельных детектора для одновременного определения высокого (H) и низкого (L) содержания углерода и серы. По желанию заказчика возможен заказ анализаторов с любым набором детекторов.
Корпус анализаторов изготавливается из металлических сплавов и пластика, окрашивается цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером располагается на задней стенке анализатора. Серийный номер имеет буквенно-цифровой формат, наносится методом лазерной печати. Нанесение знака поверки на анализатор и пломбирование анализатора не предусмотрено. Общий вид анализатора представлен на рисунке 1. Место нанесения серийного номера на анализатор представлено на рисунке 2.
анализаторы модели SES-802
анализаторы моделей SES-702, SES-706
|
-'1- |
J |
■flBBi |
анализаторы моделей
SES-902, SES-902S, SES-902T, SES-902C, SES-902F, SES-902TC, SES-902TS,
SES-902TСS, SES-902CS
анализаторы моделей
SES-902Z, SES-902Y
анализаторы моделей SES-906, SES-906C
Рисунок 1 - Общий вид анализаторов углерода и серы SES
|
El | ||

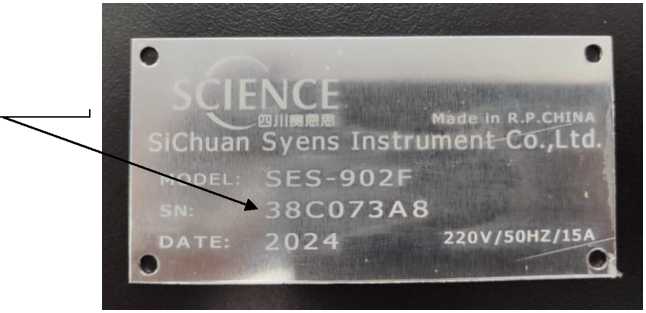

Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на анализаторы углерода и серы SES
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для моделей | ||||
|
SES-702, SES-706 |
SES-802 |
SES-902, SES-902S, SES-902T, SES-902C, SES-902TC, SES-902TS, SES-902CS, SES-902TCS, SES-902F |
SES-902Z, SES-902Y |
SES-906, SES-906C | |
|
Диапазон измерений массы углерода, мг:
|
от 0,001 до 5 от 1 до 50 |
от 0,001 до 5 от 1 до 50 |
от 0,001 до 5 от 1 до 50 |
от 0,001 до 5 от 1 до 50 |
от 0,001 до 5 от 1 до 50 |
|
Наименование характеристики |
Значение для моделей | ||||
|
SES-702, SES-706 |
SES-802 |
SES-902, SES-902S, SES-902T, SES-902C, SES-902TC, SES-902TS, SES-902CS, SES-902TCS, SES-902F |
SES-902Z, SES-902Y |
SES-906, SES-906C | |
|
Диапазон измерений массы серы, мг: - для детектора L |
от 0,001 до 5 |
от 0,001 до 5 |
от 0,001 до 5 |
от 0,001 до 5 |
от 0,001 до 5 |
|
- для детектора H |
от 1 до 50 |
от 1 до 50 |
от 1 до 50 |
от 1 до 50 |
от 1 до 50 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала для углерода, %, в поддиапазонах измерений: - от 0,001 до 0,01 мг включ. |
6 |
6 |
6 |
6 |
8 |
|
- св. 0,01 до 0,1 мг включ. |
4 |
4 |
4 |
4 |
6 |
|
- св. 0,1 до 1 мг включ. |
3 |
3 |
3 |
3 |
4 |
|
- св. 1 до 5 мг включ. |
2 |
2 |
2 |
2 |
3 |
|
- св. 5 до 50 мг |
2 |
2 |
2 |
2 |
2 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала для серы, %, в поддиапазонах измерений: - от 0,001 до 0,01 мг включ. |
10 |
10 |
8 |
8 |
12 |
|
- св. 0,01 до 0,1 мг включ. |
8 |
8 |
6 |
6 |
8 |
|
- св. 0,1 до 1 мг включ. |
6 |
6 |
5 |
5 |
6 |
|
- св. 1 до 5 мг включ. |
4 |
4 |
4 |
4 |
4 |
|
- св. 5 до 50 мг |
3 |
3 |
3 |
3 |
2 |
|
Чувствительность для углерода, у.е./г, не менее: - для детектора L1) |
60 |
80 |
70 |
70 |
80 |
|
- для детектора H2) |
30 |
30 |
40 |
40 |
40 |
|
Чувствительность для серы, у.е./г, не менее: - для детектора L1) |
50 |
50 |
60 |
60 |
60 |
|
- для детектора H2) |
20 |
20 |
30 |
30 |
30 |
|
Предел обнаружения3), млн-1: - углерода |
0,5 |
0,5 |
0,2 |
0,2 |
0,1 |
|
- серы |
2 |
2 |
1 |
1 |
0,5 |
1) Установлено в диапазоне массовой доли элементов от 0,001 до 0,01 %.
2) Установлено в диапазоне массовой доли элементов от 1 до 5 %.
3) Установлено при номинальной массе навески 1 г для детектора, предназначенного для определения низкого содержания элементов.
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение для моделей | ||||
|
SES-702, SES-706 |
SES-802 |
SES-902, SES- 902S, SES- 902T, SES- 902C, SES-902TC, SES-902TS, SES-902CS, SES-902TCS, SES-902F |
SES-902Z, SES-902Y |
SES-906, SES-906C | |
|
Диапазон показаний массовой доли 1), %: | |||||
|
- углерода |
от 0,0001 до 99,9 |
от 0,0001 до 60 |
от 0,0001 до 50 |
от 0,0001 до 99,9 |
от 0,0001 до 60 |
|
- серы |
от 0,0001 до 99,9 |
от 0,0001 до 60 |
от 0,0001 до 50 |
от 0,0001 до 99,9 |
от 0,0001 до 60 |
|
Габаритные размеры2), мм, не | |||||
|
более: | |||||
|
- длина |
500 |
550 |
600 |
600 (500) |
610 |
|
- ширина |
800 |
720 |
710 |
710 (800) |
710 |
|
- высота |
740 |
870 |
870 |
870 (740) |
870 |
|
Масса, кг, не более |
120 |
120 |
120 |
200 |
120 |
|
Параметры электрического | |||||
|
питания: | |||||
|
- напряжение переменного тока, В |
220±22 | ||||
|
- частота | |||||
|
переменного тока, Гц |
50/60 | ||||
|
Условия | |||||
|
эксплуатации: | |||||
|
- температура | |||||
|
окружающего воздуха, °С |
от +15 до +30 | ||||
|
- относительная | |||||
|
влажность воздуха, %, не более |
70 | ||||
-
1) Нижняя точка диапазона приведена для массы навески 1000 мг, верхняя точка диапазона - при варьировании массы навески от 100 до 50 мг. Диапазон показаний массовой доли элементов действителен при наличии обоих детекторов - для определения высокого (H) и низкого (L) содержания углерода и серы.
-
2) В скобках указаны значения для модуля высокотемпературной трубчатой печи сопротивления.
