Номер по Госреестру СИ: 94637-25
94637-25 Трансформаторы напряжения измерительные электронные
(ТНИЭ ИПН-05 УХЛ3.1)
Назначение средства измерений:
Трансформаторы напряжения измерительные электронные ТНИЭ ИПН-05 УХЛ3.1 (далее по тексту - трансформаторы) предназначены для измерений высокого напряжения переменного тока частотой 50 Гц в распределительных устройствах с номинальным напряжением от 6 до 35 кВ с целью передачи сигнала приборам коммерческого учёта и измерения.
Внешний вид.
Трансформаторы напряжения измерительные электронные
Рисунок № 1
Внешний вид.
Трансформаторы напряжения измерительные электронные
Рисунок № 2
Внешний вид.
Трансформаторы напряжения измерительные электронные
Рисунок № 3
Внешний вид.
Трансформаторы напряжения измерительные электронные
Рисунок № 4
Внешний вид.
Трансформаторы напряжения измерительные электронные
Рисунок № 5
Общие сведения
Дата публикации - 14.02.2025
Срок свидетельства - 14.02.2030
Номер записи - 196440
ID в реестре СИ - 1423497
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТНИЭ ИПН-05-6 УХЛ3.1, ТНИЭ ИПН-05-15 УХЛ3.1, ТНИЭ ИПН-05-10 УХЛ3.1,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ТЕРМА-ЭНЕРГО" (ООО "ТЕРМА-ЭНЕРГО")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 83
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№300 от 2025.02.14 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Трансформаторы напряжения измерительные электронные (ТНИЭ ИПН-05 УХЛ3.1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ТЕРМА-ЭНЕРГО" (ООО "ТЕРМА-ЭНЕРГО")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94637-25 14.02.2030 |
Трансформаторы напряжения измерительные электронные, ТНИЭ ИПН-05 УХЛ3.1 Общество с ограниченной ответственностью "ТЕРМА-ЭНЕРГО" (ООО "ТЕРМА-ЭНЕРГО") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
8 лет |
Отчет позволяет по выбранным из списка номерам типов СИ получить перечень протоколов поверки, загруженных в АРШИН.
В итоговой таблице отображаются: организация поверитель, номер поверки с ссылкой на АРШИН, наименование и номер типа СИ с ссылкой на АРШИН, год поверки и ссылка на протокол поверки.
Внимание! В АРШИН в обязательном порядке публикуются не все протоколы. Как правило присутствуют протоколы на эталоны и протоколы на СИ, поверенные не во всем диапазоне. Учет протоколов в ОЕИ Аналитика стартовал с декабря 2023 года.
Кто поверяет Трансформаторы напряжения измерительные электронные (ТНИЭ ИПН-05 УХЛ3.1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОТЕСТ" (1424) | 29 | 29 | 29 | 0 | 0 | 29 | 29 | 0 | ||
| ООО "ЛЕММА" (RA.RU.314006) | 54 | 54 | 54 | 0 | 0 | 54 | 54 | 0 |
Стоимость поверки Трансформаторы напряжения измерительные электронные (ТНИЭ ИПН-05 УХЛ3.1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится методом цифровой печати на маркировочную табличку и на титульный лист документа TNI006-00-000-00 РЭ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в пункте 1.3 «Устройство и работа» документа TNI006-00-000-00 РЭ «Трансформаторы напряжения измерительные электронные ТНИЭ ИПН-05 УХЛ3.1. Руководство по эксплуатации и паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р МЭК 60044-7-2010 Трансформаторы измерительные. Часть 7. Электронные трансформаторы напряжения;
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
ТУ 3414-021-73361303-2024 «Трансформаторы напряжения измерительные электронные ТНИЭ ИПН-05 УХЛ3.1».
Правообладательответственностью
«TEPMA-ЭНЕРГО»
Общество с ограниченной
(ООО «ТЕРМА-ЭНЕРГО»)
ИНН 7811301851
Юридический адрес: 192029, г. Санкт-Петербург, ул. Дудко, д. 3, лит. Ц, помещ. 17Н
Телефон: +7 (812) 640-11-28, +7 (812) 346-50-09
E-mai1: izol@terma-spb.ru
Wеb-сайт: http://www.termaenergo.ru
Изготовитель
ответственностью«TEPMA-ЭНЕРГО»
Общество с ограниченной
(ООО «ТЕРМА-ЭНЕРГО»)
ИНН 7811301851
Адрес: 192029, г. Санкт-Петербург, ул. Дудко, д. 3, лит. Ц, помещ. 17Н
Телефон: +7 (812) 640-11-28, +7 (812) 346-50-09
E-mai1: izol@terma-spb.ru
W еЬ-сайт: http://www.termaenergo.ru
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, помещ. I
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
ответственностью«TEPMA-ЭНЕРГО»
Общество с ограниченной
(ООО «ТЕРМА-ЭНЕРГО»)
ИНН 7811301851
Юридический адрес: 192029, г. Санкт-Петербург, ул. Дудко, д. 3, лит. Ц, помещ. 17Н
Телефон: +7 (812) 640-11-28, +7 (812) 346-50-09
E-mai1: izol@terma-spb.ru
Wеb-сайт: http://www.termaenergo.ru
Принцип действия трансформаторов основан на резистивном делении напряжения с последующим повышением мощности через усилитель.
Трансформаторы состоят из резистивного электрода связи (РЭС), который с помощью экранированного соединительного кабеля соединен с блоком усилительным. В металлическом корпусе блока находятся источник питания и усилитель мощности. Выходной аналоговый сигнал снимается с клеммника блока усилительного.
На боковой части блока усилительного размещена маркировочная табличка с техническими данными, на которой перманентными чернилами нанесен заводской номер в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр.
Общий вид маркировочной таблички с обозначением места несения заводского номера и знака утверждения типа приведен на рисунке 1.
1ИИЭИПН-05-6* УХЛ3.1 Напряжение питания AC/DC 11&W1NW60 В Номинагкмоа коауи» «пряжение 1(XVV3 В

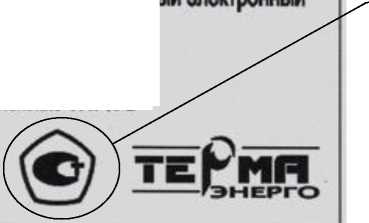

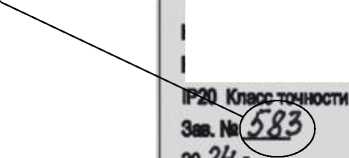

Рисунок 1 - Общий вид маркировочной таблицы: 1 - место нанесения заводского номера, 2 -место нанесения знака утверждения типа.
Общий вид трансформаторов с указанием обозначения мест пломбировки от несанкционированного доступа и расположения маркировочной таблички представлен на рисунке 2. Нанесение знака поверки на трансформаторы в обязательном порядке не предусмотрено.
0.6

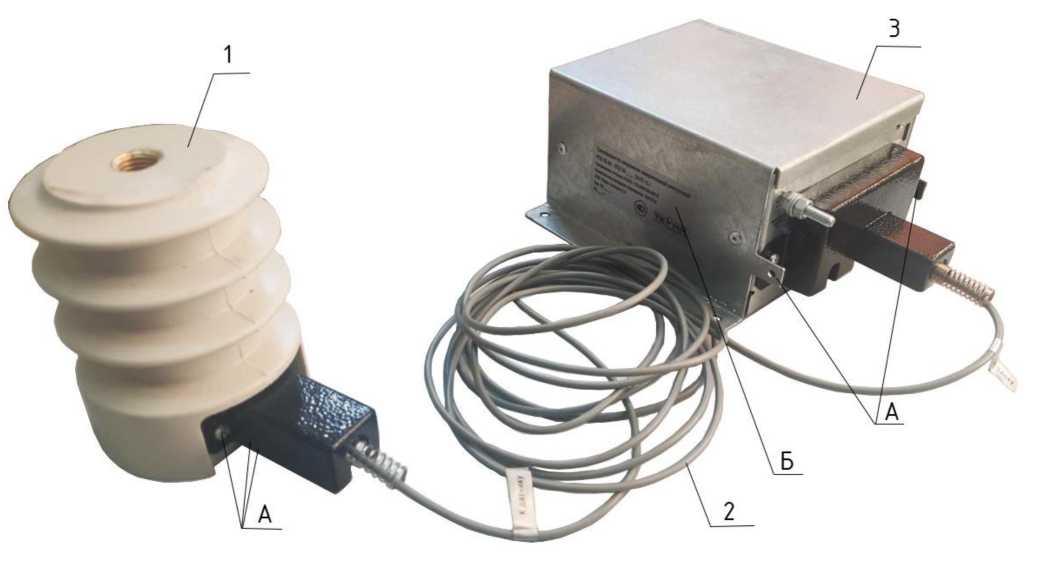

Рисунок 2 - Общий вид трансформаторов, обозначение мест пломбировки от несанкционированного доступа (А) и расположение маркировочной таблички (Б). 1 - электрод связи резистивный, 2 - кабель соединительный экранированный, 3 - блок усилительный.
Трансформаторы изготавливаются в нескольких модификациях, которые отличаются номинальным напряжением, типом РЭС, длиной соединительного кабеля:
ТНИЭ ИПН - 05 - Х УХЛ3.1
Климатическое исполнение и категория размещения по ГОСТ 15150
Класс напряжения РЭС: 6, 10, 15, 20, 27, 35 кВ
Класс точности
Трансформатор напряжения измерительный электронный
Тип РЭС подбирается в соответствии с классом напряжения распределительного устройства и различается по номинальному напряжению (6/^3, 10/^3, 15/^3, 20/V3, 27/V3, 35/n3 кВ), габаритам, форме и типу установки:
-
- ИОЭЛ, в форме опорного изолятора для установки в распределительные устройства, изображен на рисунке 3а. Варианты исполнений: ИОЭЛ 6-1,5-025-01И, ИОЭЛ 10-1,5-025-01И, ИОЭЛ 20-1,5-025-02И, ИОЭЛ 27-1,5-025-01И, ИОЭЛ 35-1,5-025-05И;
-
- ИПЭЛ, конусной формы для установки в кабельные адаптеры (RICS, АИТ и аналоги), изображен на рисунке 3б. Варианты исполнений: ИПЭЛ 6-188-03И, ИПЭЛ 10-188-04И, ИПЭЛ 15-188-07И, ИПЭЛ 20-188-05И, ИПЭЛ 27-188-16И, ИПЭЛ 35-188-06И.
Тип РЭС, номинальное напряжение, длина кабеля определяются при заказе.

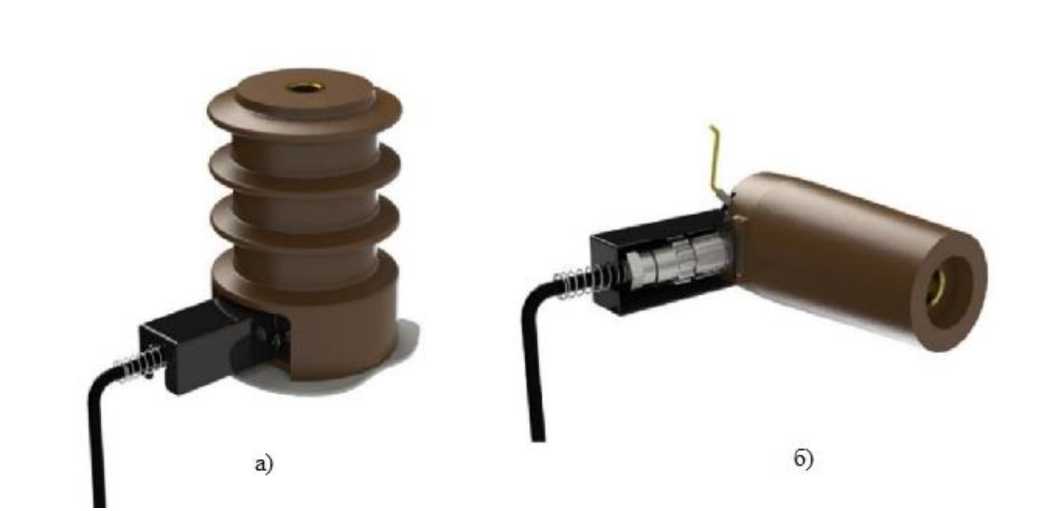

Рисунок 3 - Электроды связи резистивные исполнений: а) ИОЭЛ, б) ИПЭЛ
|
Таблица 4 - | |||
|
Наименование, тип |
Обозначение |
Кол-во, шт. |
Примечание |
|
Блок усилительный |
ТНИЭ ИПН-05-* |
1 | |
|
Кожух клеммников |
1 |
Для блока усилительного | |
|
Винт DIN 7985 М4х8 |
2 | ||
|
Резистивный электрод |
Типа ИПЭЛ |
1 | |
|
связи |
Типа ИОЭЛ |
1 | |
|
Пломбировочная крышка |
1 | ||
|
Винт DIN 7985 М4х8 |
2 | ||
|
Винт DIN 404 М4х8 |
2 |
Для РЭС типа ИПЭЛ | |
|
Ключ монтажный |
1 на | ||
|
Смазка силиконовая |
партию | ||
|
Наименование, тип |
Обозначение |
Кол-во, шт. |
Примечание |
|
Пломбировочная крышка |
1 |
Для РЭС типа ИОЭЛ | |
|
Винт DIN 404 М4х8 |
2 | ||
|
Соединительный кабель |
1 |
Экранированный кабель CCC-5G, длина в соответствии с заказом | |
|
Руководство по эксплуатации и паспорт |
TNI006-00-000-00 РЭ |
1 |
* Обозначение класса напряжения в соответствии с заказом.
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальное первичное напряжение, кВ |
6/^3, 10/^3, 15/^3, 20/^3, 27/V3, 35/V3 |
|
Номинальное вторичное напряжение, В |
100/V3 |
|
Номинальная частота, Гц |
50 |
|
Рабочий диапазон выходных напряжений |
от 0,8^ин.вых до 1,2^ин.вых |
|
Номинальная мощность нагрузки при cos ф не менее (0,8-1,0), В^А |
15 |
|
Класс точности по ГОСТ Р МЭК 60044-7-2010 |
0,5 |
|
Угловая погрешность по ГОСТ Р МЭК 60044-7-2010, мин |
±20 |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры блока усилительного, мм, не более | |
|
- ширина |
240 |
|
- глубина |
180 |
|
- высота |
94 |
|
Масса блока усилительного, кг, не более |
2,0 |
|
Высота РЭС, мм, не более |
350 |
|
Масса РЭС, кг, не более | |
|
- на номинальное напряжение 6, 10, 15 кВ |
1,4 |
|
- на номинальное напряжение 20 кВ |
2,2 |
|
- на номинальное напряжение 27, 35 кВ |
3,7 |
|
Потребляемая мощность, Вт, не более |
45 |
|
Параметры электрического питания: | |
|
- напряжение питания переменного тока, В |
от 110 до 240 |
|
- напряжение питания постоянного тока, В |
от 150 до 350 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -40 до +45 |
|
- относительная влажность воздуха при температуре плюс 25°С, %, | |
|
не более |
90 |
Таблица 3 - Показатели надежности
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч, не менее |
140000 |
