Номер по Госреестру СИ: 94626-25
94626-25 Резервуар горизонтальный
(РГСП-Н50-1900А1К0-2-Б-2-У-С0)
Назначение средства измерений:
Резервуар горизонтальный РГСП-Н50-1900А1К0-2-Б-2-У-С0 (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Внешний вид.
Резервуар горизонтальный
Рисунок № 1

Внешний вид.
Резервуар горизонтальный
Рисунок № 2

Внешний вид.
Резервуар горизонтальный
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требованияк средству измерений №
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Нефть» (ООО «Нефть») ИНН 1833050216
1-2-3, эт. 4,
Республика,
1-2-3, эт. 4,
Юридический адрес: 119119, г. Москва, Ленинский пр-кт, д. 42, к. ком. 24-26
Телефон/ факс: +7 (3412) 570-388
E-mail: info@neftcom.ru
Изготовитель
Общество с ограниченной ответственностью «Нефть» (ООО «Нефть») ИНН 1833050216Адрес места осуществления деятельности: 426039, Удмуртская г. Ижевск, ул. Воткинское ш., д. 298
Юридический адрес: 119119, г. Москва, Ленинский пр-кт, д. 42, к. ком. 24-26
Телефон/ факс: +7 (3412) 570-388
E-mail: info@neftcom.ru
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51
Телефон: +7 9196969693
E-mail: trifonovua@mail.ru
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной двустенный сосуд с усеченно-коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Установка резервуара РГСП-Н50-1900А1К0-2-Б-2-У-С0 с заводским номером 8661 -подземная.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, идентифицирующий каждый экземпляр средства измерений, нанесен методом лазерной гравировки на маркировочную табличку резервуара (рисунок 1). Маркировочная табличка крепится к люку резервуара (рисунок 2).
Общий вид резервуара приведен на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.

>

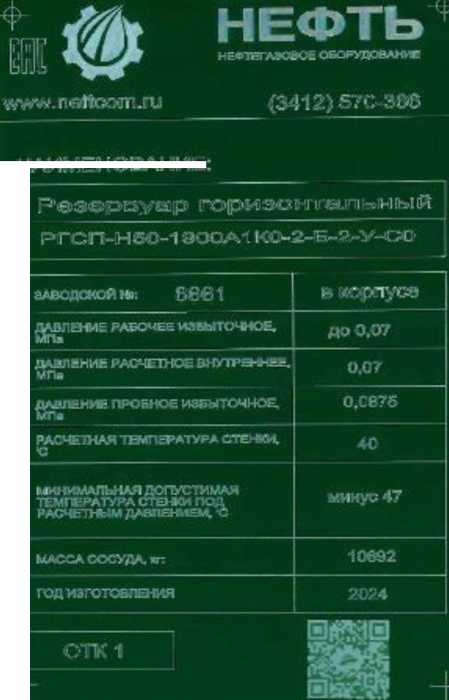

Рисунок 1 - Маркировочная табличка

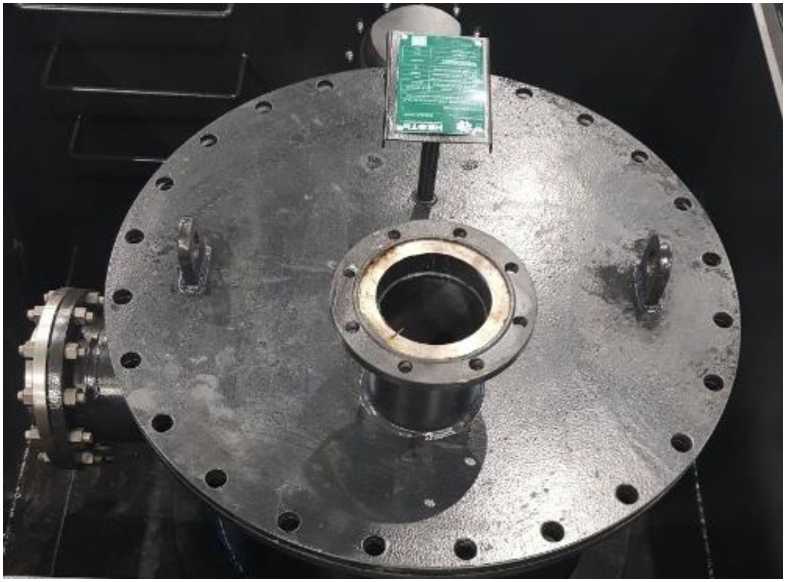

Рисунок 2 - Место крепления маркировочной таблички

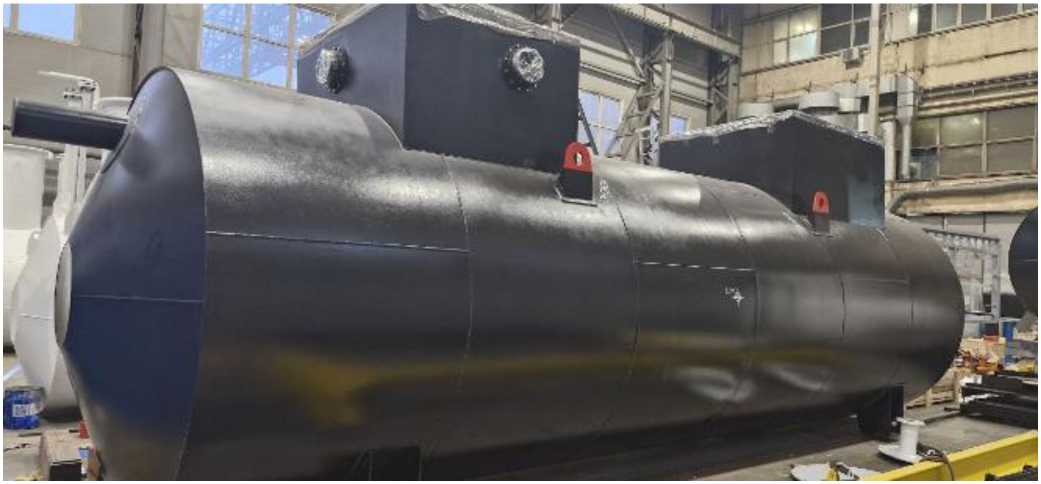

Рисунок 3 - Общий вид резервуара РГСП-Н50-1900А1К0-2-Б-2-У-С0 с зав.№ 8661
Пломбирование резервуара РГСП-Н50-1900А1К0-2-Б-2-У-С0 не предусмотрено.
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество |
Резервуар горизонтальный |
РГСП-Н50-1900А1К0-2-Б-2-У-С0 |
1 шт. |
Паспорт |
- |
1 экз. |
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
50 |
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Технические
Наименование характеристики |
Значение |
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
Наименование характеристики |
Значение |
Средний срок службы, лет, не менее |
20 |
