Номер по Госреестру СИ: 94600-25
94600-25 Резервуар стальной вертикальный цилиндрический
(РВС-3000)
Назначение средства измерений:
Резервуар стальной вертикальный цилиндрический РВС-3000, (далее - резервуар), предназначен для измерений объёма нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар стальной вертикальный цилиндрический
Рисунок № 1
Общие сведения
Дата публикации - 10.02.2025
Срок свидетельства -
Номер записи - 196405
ID в реестре СИ - 1423372
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Публичное акционерное общество "Акционерная компания Востокнефтезаводмонтаж" (ПАО "АК ВНЗМ")
Страна - РОССИЯ
Населенный пункт - Республика Башкортостан, г. Уфа
Уведомление о начале осуществления предпринимательской деятельности - Да
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№267 от 2025.02.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуар стальной вертикальный цилиндрический (РВС-3000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Публичное акционерное общество "Акционерная компания Востокнефтезаводмонтаж" (ПАО "АК ВНЗМ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80846-20 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 Публичное акционерное общество "Акционерная компания Востокнефтезаводмонтаж" (ПАО "АК ВНЗМ") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
90758-23 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Публичное акционерное общество "Акционерная компания Востокнефтезаводмонтаж" (ПАО "АК ВНЗМ") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
|
94600-25 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 Публичное акционерное общество "Акционерная компания Востокнефтезаводмонтаж" (ПАО "АК ВНЗМ") (РОССИЯ Республика Башкортостан, г. Уфа) |
ОТ МП |
5 лет |
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Резервуар стальной вертикальный цилиндрический (РВС-3000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуар стальной вертикальный цилиндрический (РВС-3000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках измеренийприведены в п. 3 «Порядок работы» паспорта на резервуар.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и при статических измерениях, массового и объемного расходов жидкости».
вместимости
Публичное акционерное общество Востокнефтезаводмонтаж» (ПАО «АК ВНЗМ»)
ИНН 0277015293
Юридический адрес: 450064, г. Уфа, ул. Нежинская, д. 11/1
Телефон: +7 (347) 242-95-10
Факс: +7 (347) 260-99-18
E-mail: gta@akvnzm.ru
Web-сайт: http://www.vnzm.ru
«Акционерная
компания
Изготовитель
Публичное акционерное общество Востокнефтезаводмонтаж» (ПАО «АК ВНЗМ»)ИНН 0277015293
Адрес: 450064, г. Уфа, ул. Нежинская, д. 11/1
Телефон: +7 (347) 242-95-10
Факс: +7 (347) 260-99-18
E-mail: gta@akvnzm.ru
Web-сайт: http://www.vnzm.ru
«Акционерная
компания
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний имени А.М. Муратшина в Республике Башкортостан» (ФБУ «ЦСМ им. А.М. Муратшина в Республике Башкортостан») Адрес: 450006, г. Уфа, б-р Ибрагимова, д. 55/59Телефон/факс: 8 (347) 276-78-74
E-mail: info@bashtest.ru
Web-сайт: http://www.bashtest.ru
Правообладатель
Публичное акционерное общество Востокнефтезаводмонтаж» (ПАО «АК ВНЗМ»)ИНН 0277015293
Юридический адрес: 450064, г. Уфа, ул. Нежинская, д. 11/1
Телефон: +7 (347) 242-95-10
Факс: +7 (347) 260-99-18
E-mail: gta@akvnzm.ru
Web-сайт: http://www.vnzm.ru
«Акционерная
компания
Принцип действия резервуара основан на измерении объема нефтепродуктов в зависимости от уровня их наполнения.
Резервуар представляет собой металлический сосуд, состоящий из цилиндрической стенки, со стационарной крышей, имеющей уклон от центра к периферии.
Стенки, днище и кровля резервуара изготовлены из листовой стали. В нижнем поясе стенки резервуара имеется люк-лаз, на противоположной стороне имеется смотровой люк.
Резервуар снабжен площадкой обслуживания и лестницей для доступа на крышу. В крыше резервуара имеются смотровой (световой) люки и вентиляционные патрубки.
Резервуар стальной вертикальный цилиндрический РВС-3000, зав. № 1, расположен на территории котельного цеха № 10 «БашРТС-Стерлитамак» филиала ООО «БашРТС»: Башкортостан, г. Салават, ул. Индустриальная, 25».
Пломбирование резервуара стального вертикального цилиндрического РВС-3000 не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового значения, состоящего из арабской цифры, нанесен аэрографическим способом на цилиндрическую стенку резервуара и на паспорт типографским способом.

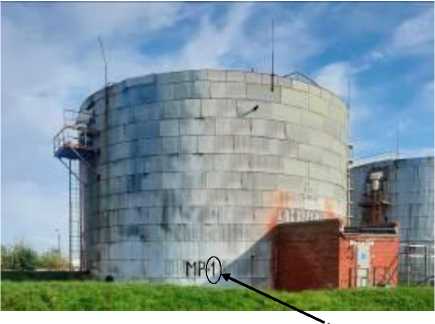

Общий вид резервуара представлен на рисунке 1.
место нанесения заводского номера
Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-3000 и места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
3000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,20 |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм | |
|
- диаметр |
18980 |
|
- высота |
11920 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -40 до +40 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
20 |
