Сведения о средстве измерений: 94599-25 Системы автоматического контроля сбросов воды

Номер по Госреестру СИ: 94599-25
94599-25 Системы автоматического контроля сбросов воды
(САК-СВ)

Назначение средства измерений:
Системы автоматического контроля сбросов воды САК-СВ предназначены для измерений показателей сбросов, сбора, обработки полученных с измерительных преобразователей, формирования и выдачи команд управления обогрева датчиков, а также для передачи данных во внешние информационные системы. (далее - системы) и хранения данных,

сертификация программного обеспечения
Внешний вид. Системы автоматического контроля сбросов воды, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы автоматического контроля сбросов воды
Рисунок № 1
Внешний вид. Системы автоматического контроля сбросов воды, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы автоматического контроля сбросов воды
Рисунок № 2

Общие сведения

Дата публикации - 10.02.2025
Срок свидетельства - 10.02.2030
Номер записи - 196404
ID в реестре СИ - 1423371
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "ЭнергоКонструкторское Бюро" (ООО "Энерго КБ")
Страна - РОССИЯ
Населенный пункт - Челябинская область, г. Магнитогорск
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_22 Поверка по организации в динамике по годам

Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.

Для справки в шапке отчета приводится усредненная статистика по запросу:

  • максимальное количество поверок за день
  • среднее количество поверок в месяц и год
  • количество месяцев (в выбранном временном интервале)
  • количество годов (в выбранном временном интервале)
  • общее количество поверок за выбранный период

Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№267 от 2025.02.10 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Системы автоматического контроля сбросов воды (САК-СВ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ЭнергоКонструкторское Бюро" (ООО "Энерго КБ")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94310-25

 Система автоматическая измерительная для контроля вредных промышленных выбросов ПАО "ММК" АЛД ДЦ ДП1, Обозначение отсутствует
Общество с ограниченной ответственностью "ЭнергоКонструкторское Бюро" (ООО "Энерго КБ") (РОССИЯ Челябинская область, г. Магнитогорск) 		ОТ
МП 		1 год
94599-25
10.02.2030
 Системы автоматического контроля сбросов воды, САК-СВ
Общество с ограниченной ответственностью "ЭнергоКонструкторское Бюро" (ООО "Энерго КБ") (РОССИЯ Челябинская область, г. Магнитогорск) 		ОТ
МП 		1 год
Отчет - RT_55 СИ собственника по группам СИ и производителям

Отчет. Количество средств измерений собственника по группам измерений и производителям

Цель отчета:
Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.

Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.

Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.

Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.

Стоимость 200 руб. или по подписке

Кто поверяет Системы автоматического контроля сбросов воды (САК-СВ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Системы автоматического контроля сбросов воды (САК-СВ)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение системы состоит из программного обеспечения (далее -ПО) измерительных преобразователей, входящих в состав системы, ПО контроллера и ПО АРМ оператора. Идентификационные данные программного обеспечения входящих в состав системы измерительных преобразователей приведены в описаниях типа на эти преобразователи.

и

незначимое внешнее

метрологически значимого ПО (встроенное) метрологически незначимого ПО (внешнее). Метрологически программное обеспечение Windows 10, CODESYS 3.5, «ОВЕН Конфигуратор» предназначено для отображения и архивирования информации, поступающей с контроллера. На целостность измерений, на обработку и сбор информации внешнее программное обеспечение не влияет.

Встроенное ПО технических средств изготовителями соответствующих технических

ПО системы состоит из

системы специально разработано средств и обеспечивает передачу измерительной информации в контроллер системы. Описание встроенного ПО технических средств системы приводится в описании типа каждого прибора.

Встроенное прикладное ПО программируемого логического контроллера производит прием, преобразование и обработку результатов измерений, является метрологически значимым. ПО логического контроллера реализует следующие расчетные алгоритмы:

  • -   обработку цифровых значений (результатов аналогового-цифрового преобразования модуля аналогового ввода) и преобразование их в именованные физические величины в соответствии с диапазонами преобразования измерительных преобразователей;

  • - расчет сбросов воды за час;

  • - расчет средних значений температуры воды, ХПК, рН за час;

  • - хранение показателей сбросов - средних значений температуры воды, ХПК, рН за час;

  • - настройки установок предаварийных и аварийных состояний;

  • - контроль за работой системы;

  • - сравнение результатов измерений с заданными пороговыми уставками;

  • - вывод информации на экран сенсорной панели;

  • - передача данных в системы верхнего уровня с помощью GSM модема. Идентификационные данные метрологически значимого программного обеспечения

приведены в таблице 2.

Таблица 2 - Идентификационные данные

Идентификационные данные (признаки)

Значение

Идентификационное наименование модуля ПО

aisks

Номер версии (идентификационные номер) модуля ПО

не ниже 1.2.4

Цифровой идентификатор модуля ПО, рассчитанный по алгоритму md5 (RFCI32I)

-

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. В трехуровневая защита ПО.

системе действует

при нормировании

Влияние встроенного программного обеспечения учтено метрологических характеристик.


Знак утверждения типа

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку методом лазерной гравировки.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в руководстве по эксплуатации БНСВ.416200.001 РЭ, раздел 1.4 «Устройство и работа».


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения;

Постановление Правительства Российской Федерации от 13 марта 2019 г. № 262 «Правила создания и эксплуатации системы автоматического контроля выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ»;

ТУ 26.51-001-75463829-23 Системы автоматического контроля сбросов воды САК-СВ Технические условия.

Правообладатель

Общество с ограниченной ответственностью «ЭнергоКонструкторское (ООО «Энерго КБ»)

ИНН 7445026711

Юридический адрес: 455019, Челябинская обл., г. Магнитогорск, ул. д. 42, стр. 1

Телефон: +7 (3519) 24-38-35

Факс: +7 (3519) 24-38-35

E-mail: info@enkb.ru

Web-сайт: www.enkb.ru

Изготовитель

Общество с ограниченной ответственностью «ЭнергоКонструкторское (ООО «Энерго КБ»)
ИНН 7445026711
Адрес: 455019, Челябинская обл., г. Магнитогорск, ул. Кирова, д. 42, стр. 1
Телефон: +7 (3519) 24-38-35
Факс: +7 (3519) 24-38-35
E-mail: info@enkb.ru
Web-сайт: www.enkb.ru
Бюро»
Кирова,
Бюро»

Испытательный центр

Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ»)
Адрес: 630004, г. Новосибирск, пр-кт Димитрова, д. 4
Юридический адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Телефон: +7 (383) 210-08-14, факс: +7 (383) 210-13-60
Е-mail: director@sniim.ru

Правообладатель

Общество с ограниченной ответственностью «ЭнергоКонструкторское (ООО «Энерго КБ»)
ИНН 7445026711
Юридический адрес: 455019, Челябинская обл., г. Магнитогорск, ул. д. 42, стр. 1
Телефон: +7 (3519) 24-38-35
Факс: +7 (3519) 24-38-35
E-mail: info@enkb.ru
Web-сайт: www.enkb.ru

Принцип действия систем определяется входящими в ее состав измерительными преобразователями.

Принцип действия при измерениях показателя рН основан на потенциометрическом методе.

Принцип действия при измерениях показателя химического потребления кислорода (ХПК) основан на регистрации спектра поглощения излучения исследуемой жидкостью в диапазоне длин волн от 200 до 710 нм.

Принцип действия при измерениях расхода основан на измерении методом акустической локации уровня протекающей в трубопроводе (канале) жидкости и пересчете его в соответствующее значение среднего расхода.

Принцип действия при измерениях электрического сопротивления чувствительного преобразование сигнала с чувствительного

основан на изменении изменении температуры и номинальной статической

температуры элемента при элемента с характеристикой преобразования Pt100 по ГОСТ 6651-2009 в унифицированный выходной сигнал постоянного тока от 4 до 20 мА.

Сигналы от первичных преобразователей в виде унифицированного сигнала силы постоянного тока от 4 до 20 мА передаются на модуль ввода, где подвергаются аналогово-цифровому преобразованию и далее передаются на контроллер в цифровом виде по интерфейсу RS-485 по протоколу Modbus RTU.

Системы устанавливаются стационарно на источниках загрязняющих стоков и являются многоканальными измерительными устройствами непрерывного действия. Конструктивно системы состоят из измерительных преобразователей, в таблице 1, которые располагаются в блок-боксе и в канале источника стоков. В блок-боксе располагаются шкаф с программируемым логическим модулем ввода и панелью оператора. В блок боксе обеспечивается температуры - обогрев и охлаждение. Расходомер-счетчик установлен в термочехлы и калиброван по сечению и скорости потока для конкретного профиля лотка по МИ 2220-13.

Система выполняет следующие основные функции:

- измерение показателя pH, показателя ХПК, температуры и объемного расхода;

приведенных загрязняющих контроллером,

поддержание обогреваемые

  • -    расчет сбросов воды за час;

  • -    расчет средних значений температуры воды, ХПК, рН за час;

  • -   хранение показателей сбросов - средних значений температуры воды, ХПК, рН за час;

  • -    настройки установок предаварийных и аварийных состояний;

  • -   контроль за работой системы;

  • -    сбор, обработку, хранение и передачу данных для архивирования и отображения на автоматизированном рабочем месте (далее - АРМ) оператора.

Системы разработаны в соответствии с Правилами создания и эксплуатации системы автоматического контроля выбросов загрязняющих веществ и (или) сбросов загрязняющих веществ, утвержденными постановлением Правительства РФ от 13.03.2019 № 262.

В состав системы входят средства измерений (далее - СИ), список которых приведен в таблице 1.

Таблица 1 - СИ, входящие в состав системы

Наименование

Тип СИ, модификация

Регистрационный номер1)

Преобразователь показателя pH

рН-метры МАРК-902 исполнения МАРК-902МП/1 с электродом ЭСК-10617/7

27453-16

Преобразователь показателя ХПК2)

Анализаторы жидкости промышленные GO Systemelektronik

83541-21

Преобразователь показателя ХПК2)

Анализаторы воды автоматические поточные ШАХ, мод. ШАХ-3

87960-23

Преобразователь температуры

Термопреобразователь сопротивления ДТС, модель 055

28354-10

Расходомер-счетчик

Расходомер-счетчик ультразвуковой «ВЗЛЕТ РСЛ» исполнения РСЛ-222

60777-15

Контроллер

Контроллер логический программируемый ПЛК160 или ПЛК210

48599-11

84822-22

Модуль ввода

Модуль аналогового ввода

МВ110

51291-12

Примечания:

  • 1)  - регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений

  • 2) - измерительный канал показателя ХПК комплектуется одним из двух вариантов анализатора

Пломбирование систем не предусмотрено. Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, средства измерений, входящие в состав системы, пломбируются в соответствии с требованиями, изложенными в их описаниях типа.

Нанесение знака поверки на системы не предусмотрено.

Заводской номер наносится на маркировочной табличке методом лазерной гравировки в цифровом формате и указывается в паспорте типографским способом. Маркировочная табличка закреплена на стене блок-бокса.

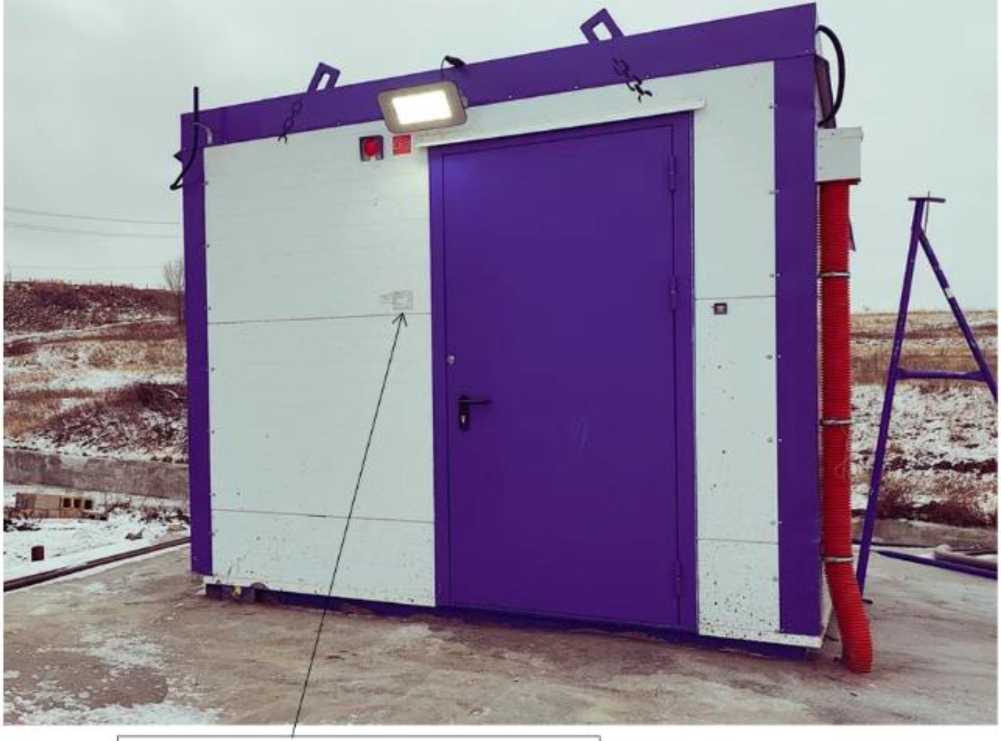

Общий вид систем представлен на рисунке 1. Структурная схема систем представлена на рисунке 2. Вид маркировочной таблички приведен на рисунке 3.

Внешний вид. Системы автоматического контроля сбросов воды (САК-СВ), http://oei-analitika.ru

Место нанесения маркировочной таблички

Рисунок 1 - Общий вид блок-бокса

Внешний вид. Системы автоматического контроля сбросов воды (САК-СВ), http://oei-analitika.ru

43

s о н о

S о

S о

X о

§ к

н и

I

<м

о к

о S сц

-aj ЭНЕРГО КБ ООО«ЭнсргоК<?ч1:труктор1:<ос Бюро»

ЭН:РГСКОЬС1РУГТОРСЬйе БСРО              ■л^^.'л-.епкЬ.гь

Место нанесения заводского номера

Система автоматического контроля сбросов воды САК-СВ

Место нанесения знака утверждения типа

Год выпуска;2Q23

ту 26.51-001-7546382?-23

Зов. N° 0001 Un 40ОВ f бОГц.

ИЗГОТОВЛЕНО В РОССИИ

Рисунок 3 - Внешний вид маркировочной таблички


представлена в таблице 6.

Таблица 6 -

Наименование

Обозначение

Количество

Система автоматического контроля сбросов воды в составе:

САК-СВ

1 шт.

Блок-бокс

ББ

1 шт.

Система пробоотбора непрерывного действия

ПОНД-1

1 шт.

Шкаф контроллера

ШК

1 шт.

Шкаф электроснабжения

ШЭ

1 шт.

Источник бесперебойного питания

ИБП

1 шт.

Документация в составе:

-

1 экз.

Паспорт

БНСВ.416200.001 ПС

1 экз.

Руководство по эксплуатации

БНСВ.416200.001 РЭ

1 экз.


систем приведены

Метрологические и основные технические характеристики в таблицах 3, 4.

Таблица 3 - Метрологические характеристики систем

Наименование характеристики

Значение

Диапазон измерений рН, ед. pH

от 0 до 12

Пределы абсолютной погрешности при измерении рН, ед. pH

±0,18

Диапазон измерений ХПК, мг/дм^

от 5 до 200

Пределы допускаемой абсолютной погрешности измерений ХПК, при использовании в составе систем анализатора GO Systemelektronik, мг/дм^

±(0,5+0,15-4) 1)

Пределы допускаемой абсолютной погрешности измерений ХПК, при использовании в составе систем анализатора ШАХ-3, мг/дм^ в диапазоне от 5 до 50 мг/дм^ включ.

в диапазоне св. 50 до 200 мг/дм^

±(0,5+0,30^H) 1) ±(0,5+0,25^4) 1)

Диапазон измерений температуры, °С

от -50 до +100

Пределы допускаемой приведенной2) погрешности измерений температуры, %

±0,55

Диапазон измерений расхода3), % от Qmax

от 0,03 до 100

Пределы допускаемой относительной погрешности при измерении расхода в диапазоне свыше 10 до 100 % от максимального расхода Qmax, %

±5

Пределы допускаемой приведенной4) погрешности при измерении расхода в диапазоне от 0,03 до 10 % включительно от максимального расхода Qmax, %

±5

Примечания:

  • 1) где H - измеренное значение ХПК, мг/дм3

  • 2) нормирующее значение для приведенной погрешности соответствует разности между максимальным и минимальным значением диапазона измерений

  • 3) значение максимального расхода определяется по формуле

Qmax  ^тах^^тах ' ^тах

где      - максимальная площадь сечения потока в лотке, м;

Rmax - максимальный гидравлический радиус, м;

- максимальный гидравлический уклон;

С - коэффициент Шези.

Расчет максимального расхода выполняется по методике МИ 2220-13 в зависимости от геометрических размеров лотка.

  • 4)  нормирующее значение для приведенной погрешности составляет 10% от максимального расхода Qmax

Таблица 4 - Основные технические характеристики систем

Наименование характеристики

Значение

Протокол передачи по каналам обмена данными с внешними информационными системами

Modbus TCP

Время хранения данных, лет, не менее

2

Номинальное фазное/линейное напряжение питания переменного тока, В

3x230/400

Рабочие условия эксплуатации в блок-боксе - температура окружающего воздуха, °С

от +15 до +25

Рабочие условия эксплуатации:

  • - температура окружающего воздуха, °С

  • - относительная влажность воздуха, %, не более

от -50 до +40

80

Таблица 5 - Показатели надёжности

Наименование характеристики

Значение

Среднее время наработки на отказ, ч

10000


Настройки внешнего вида
Цветовая схема
Ширина
Левая панель
