Номер по Госреестру СИ: 94562-25
94562-25 Автоцистерны и автотопливозаправщики
(5493Т)
Назначение средства измерений:
Автоцистерны и автотопливозаправщики 5493Т (далее - АЦ и АТЗ) предназначены для измерений объема светлых нефтепродуктов.

Внешний вид.
Автоцистерны и автотопливозаправщики
Рисунок № 1

Внешний вид.
Автоцистерны и автотопливозаправщики
Рисунок № 2

Внешний вид.
Автоцистерны и автотопливозаправщики
Рисунок № 3

Внешний вид.
Автоцистерны и автотопливозаправщики
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на табличку АЦ и АТЗ черной краской и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 1.3.2 «Устройство и работа авто топливозаправщика» руководства по эксплуатации СДМ.ХХХ-Y.4320.00Z.0000.000РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 29.10.43-003-09045961-2018 «Автоцистерны и автотопливозаправщики.
Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Арамильский завод «СтройДорМаш» (ООО «АЗ «СтройДорМаш»)
ИНН 6685010167
Юридический адрес: 624002, СВЕРДЛОВСКАЯ ОБЛ., Р-Н СЫСЕРТСКИЙ,
Г. АРАМИЛЬ, УЛ. ОКТЯБРЬСКАЯ, Д. 173
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адреса мест осуществления деятельности:
142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2;
308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;
155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина
АЦ и АТЗ состоят из стальной сварной калиброванной цистерны чемоданообразной формы, смонтированной на базе автомобильного шасси и являются транспортными мерами полной вместимости. Цистерна состоит из одной или нескольких герметичных секций, оборудованных заливной горловиной с указателем уровня налива из металлического уголка.
АТЗ оснащается узлом выдачи топлива, который устанавливается в ящике на раме шасси с левой, правой стороны или за цистерной и комплектуется счетчиком жидкости СЖ-ППО (рег. № 59916-15).
Для придания жесткости и гашения гидравлических ударов во время движения внутри цистерны установлены волнорезы. Отверстие горловин закрыты крышками, которые крепятся с помощью шпилек и гаек. На крышках горловин имеются наливные отверстия, герметично закрываемые бигельными откидными крышками. На горловинах также смонтированы дыхательные клапана, патрубки отвода паров нефтепродуктов с огнепреградителями.
Принцип действия АЦ и АТЗ основан на заполнении их светлым нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.
АЦ и АТЗ изготавливаются в модификациях, отличающихся номинальной вместимостью, количеством отсеков, габаритными размерами.
Структура условного обозначения АЦ: АЦ 5493Т
Х1 |
- |
Х2 |
- |
Х3 | |
Количество отсеков, шт. | |||||
Объем цистерны, м3. |
Хранимый продукт: Н - светлые нефтепродукты.
Структура условного обозначения АТЗ:
АТЗ 5493Т - |
Х1 |
- |
Х2 Ко |
личество отсеков, шт. |
Объем цистерны, м3. |
Заводские номера АЦ и АТЗ, состоящие из арабских цифр, наносятся ударным способом на табличку, расположенную на передней части цистерны слева по ходу движения.

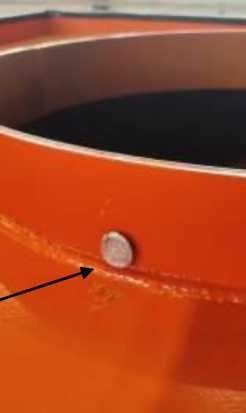

Пломбирование АЦ, АТЗ осуществляется с помощью заклепки, проходящую через верхнюю стенку горловины и указатель уровня налива в виде металлического уголка, на которую давлением ударного клейма (плашки) наносится знак поверки.
Кабина транспортного средства и цистерна окрашиваются в цвета по заказу заказчика (может отличаться от цвета, приведенного на рисунке 1).

Рисунок 1 - Общий вид АЦ и АТЗ
Место пломбирования

Рисунок 2 - Схема пломбировки
Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 3 - Общий вид (схема) таблички
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость цистерны, м3 1) |
8, 9, 10, 11, 12 |
Номинальная вместимость отсеков, м3 1) |
4; 4,5; 5; 5,5; 6 |
Пределы допускаемой относительной погрешности, % |
±0,4 |
Разность между номинальной и действительной вместимостью, %, в зависимости от номинальной вместимости: - от 4 до 5 м3 |
±2,5 |
- от 5 до 10 м3 |
±2,0 |
- более 10 м3 |
±1,5 |
1) Фактическое значение указывается в паспорте. |
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение |
Количество отсеков, штук |
1 или 2 |
Температура окружающей среды, °С |
от -40 до +40 |
Габаритные размеры, мм, не более1): | |
- длина |
9900 |
- ширина |
2500 |
- высота |
3500 |
Масса, кг, не более1) |
10500 |
1) Фактическое значение указывается в паспорте. |
Таблица 3 - Показатели надежности
Наименование характеристики |
Значение |
Срок службы, лет, не менее |
10 |
