Сведения о средстве измерений: 94582-25 Комплексы мониторинговые измерительные

Номер по Госреестру СИ: 94582-25
94582-25 Комплексы мониторинговые измерительные
(A-Line MON)

Назначение средства измерений:
Комплексы мониторинговые измерительные A-Line MON (далее - комплексы A-Line MON) предназначены для измерений силы и напряжения постоянного тока, коэффициента передачи моста, частоты переменного тока, амплитуды и длительности импульсов, поступающих от преобразователей акустической эмиссии, не входящих в состав комплексов, усиления входных сигналов напряжения, формирования сигналов силы постоянного тока для автоматизированного сбора и обработки информации с целью оценки технического состояния опасных производственных объектов.

сертификация программного обеспечения
Внешний вид. Комплексы мониторинговые измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплексы мониторинговые измерительные
Рисунок № 1
Внешний вид. Комплексы мониторинговые измерительные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплексы мониторинговые измерительные
Рисунок № 2
Внешний вид. Комплексы мониторинговые измерительные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Комплексы мониторинговые измерительные
Рисунок № 3
Внешний вид. Комплексы мониторинговые измерительные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Комплексы мониторинговые измерительные
Рисунок № 4

Общие сведения

Дата публикации - 08.02.2025
Срок свидетельства - 07.02.2030
Номер записи - 196370
ID в реестре СИ - 1423293
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

A-Line MON,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Интерюнис-ИТ" (ООО "Интерюнис-ИТ")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -

Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).

При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.

Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.

На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.

Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1147 дн.

Приказы РСТ, где упоминается данный тип СИ

№256 от 2025.02.07 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Комплексы мониторинговые измерительные (A-Line MON)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Интерюнис-ИТ" (ООО "Интерюнис-ИТ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
71984-18
27.07.2029
Приборы неразрушающего контроля универсальные, "ЮНИСКОП"
Общество с ограниченной ответственностью "Интерюнис-ИТ" (ООО "Интерюнис-ИТ") (РОССИЯ г. Москва)
ОТ
МП
1 год
75339-19
21.06.2029
Комплексы акустико-эмиссионные измерительные, A-Line PCI, A-Line DDM, A-Line DS
Общество с ограниченной ответственностью "Интерюнис-ИТ" (ООО "Интерюнис-ИТ") (РОССИЯ г. Москва)
ОТ
МП
1 год
94582-25
07.02.2030
Комплексы мониторинговые измерительные, A-Line MON
Общество с ограниченной ответственностью "Интерюнис-ИТ" (ООО "Интерюнис-ИТ") (РОССИЯ г. Москва)
ОТ
МП
4 года

Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.

В сводной таблице приводится следующая информация:

  • Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
  • наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
  • наименование организации-производителя и страны производства
  • кол-во поверок
  • кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
  • величина интервала между поверками

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы мониторинговые измерительные (A-Line MON)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
АО "НИЦПВ"
(RA.RU.311409)
  • A-Line MON
  • 8 8 8 0 0 8 8 0

    Стоимость поверки Комплексы мониторинговые измерительные (A-Line MON)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение комплексов A-Line MON является специализированным и предустановленным.

    ПО предназначено для обеспечения функционирования и управления пользовательским интерфейсом комплексов A-Line MON.

    ПО разделено на метрологически значимую и метрологически незначимую части.

    Метрологические характеристики комплексов A-Line MON нормированы с учетом влияния метрологически значимой части ПО.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.

    Идентификационные данные ПО комплексов A-Line MON приведены в таблице 1.

    Таблица 1 -

    данные ПО

    Идентификационные данные

    Значение

    Идентификационное наименование ПО

    A-Line MON

    Номер версии (идентификационный номер ПО)

    2.x

    Цифровой идентификатор ПО

    -

    Примечание - х - номер версии метрологически незначимой части ПО, «х» может принимать целые значения в диапазоне от 0 до 9.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист формуляра, руководства по эксплуатации типографским способом и на корпус блока MNU любым технологическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 5 «Устройство и работа» документа ТНВЦ.411732.001РЭ.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^1016 до 100 А»;

    Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;

    ТНВЦ.411732.001ТУ «Комплексы мониторинговые измерительные A-Line MON. Технические условия».

    Правообладатель

    Общество с ограниченной ответственностью    «ИНТЕРЮНИС-ИТ»

    (ООО «ИНТЕРЮНИС-ИТ»)

    ИНН 7701945042

    Адрес юридического лица: 111024, г. Москва, ш. Энтузиастов, д. 20 Б, стр. 4

    Изготовитель

    Общество с ограниченной ответственностью    «ИНТЕРЮНИС-ИТ»
    (ООО «ИНТЕРЮНИС-ИТ»)
    ИНН 7701945042
    Адрес юридического лица: 111024, г. Москва, ш. Энтузиастов, д. 20 Б, стр. 4
    Адрес места осуществления деятельности: 111024, г. Москва, ш. Энтузиастов, д. 20 Б

    Испытательный центр

    Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
    Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
    Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)

    Правообладатель

    Общество с ограниченной ответственностью    «ИНТЕРЮНИС-ИТ»
    (ООО «ИНТЕРЮНИС-ИТ»)
    ИНН 7701945042
    Адрес юридического лица: 111024, г. Москва, ш. Энтузиастов, д. 20 Б, стр. 4

    Принцип действия комплексов A-Line MON основан на аналогово-цифровом преобразовании напряжения электрического тока, электрических сигналов акустической эмиссии (далее - АЭ), поступающих от преобразователей акустической эмиссии (далее -ПАЭ) и датчиков измерения различных физических величин, с последующей обработкой, отображением и сохранением полученных данных.

    Комплексы A-Line MON представляют собой многоканальные измерительные автоматизированные системы сбора и обработки акустико-эмиссионной и другой информации. Комплексы A-Line MON выполнены на базе модулей многофункциональных измерительных семейства MNM (далее - модулей MNM), каскадируемых в линии. Каждый модуль MNM содержит измерительные узлы различных типов, включающие в себя аналоговый тракт, аналогово-цифровой преобразователь (далее - АЦП), узел электропитания и коммуникационный узел для передачи данных в цифровом виде на блоки сбора и обработки данных семейства MNU (далее - блоки MNU).

    Блоки MNU выполнены на базе компьютера и размещаются в промышленной стойке или ином корпусе.

    Помимо блоков MNU и модулей MNM в состав комплексов A-Line MON также могут входить следующие устройства:

    • - концентраторы семейства MNC (далее - концентраторы MNC) для обеспечения электропитанием линий модулей MNM совместно с информационным обменом и сбором данных с модулей MNM, а также для преобразования данного интерфейса в стандартный интерфейс Ethernet;

    • - прерыватели электропитания семейства MNS (далее - прерыватели MNS) для аппаратной перезагрузки;

    • - адаптеры линии семейства MNX (далее - адаптеры MNX) для согласования интерфейсов устройств, входящих в состав комплекса;

    • - малошумящие предусилители сигналов семейства MNP (далее - предусилители MNP).

    Наименование подключаемых устройств отражает их внутренние особенности и набор дополнительных опций и формируется по принципу:

    ИМЯ-YZ^PR,

    где ИМЯ - обозначение конкретного устройства:

    MNU - блок MNU;

    MNM - модуль MNM;

    MNP - предусилитель MNP;

    YZ - номер модификации, который может принимать значения от 01 до 99;

    PR - опции (P и R могут принимать цифровые значения от 0 до 9 или буквенные от A до Z или могут отсутствовать);

    - дополнительное обозначение характеристик, зависящее от конкретного устройства, приведено ниже:

    - для блоков MNU:

    - тип исполнения:

    A - наличие в составе блока MNU программного обеспечения (далее - ПО) для сбора и обработки акустико-эмиссионной и дополнительной информации;

    C - наличие в составе блока MNU контроллера управления;

    AC - наличие в составе блока MNU и ПО для сбора и обработки акустико-эмиссионной и дополнительной информации и контроллера управления.

    - для модулей MNM:

    - (Ex)-AA(i)-BB(i)-CC(i),

    где AA, BB, CC - тип и опционально модификация измерительного узла № 1, 2, 3 соответственно:

    AEn - узел AE модификации n;

    UMn - узел UM модификации n;

    TZn - узел мостового измерителя TZ модификации n;

    DMn - узел цифрового измерителя DM модификации n;

    CLn - узел управления током CL модификации n;

    x - отсутствие узла;

    Ex - обозначение взрывозащищенного исполнения (опционально).

    Модификация n кодирует количество измерительных каналов соответствующего узла, а также может обозначать их тип и способ внешнего подключения.

    Символ i обозначает наличие одной или нескольких искробезопасных цепей соответствующего узла.

    - для предусилителей MNP:

    - (Ex)(TiTo)(LF/HF)(C)(D)(W),

    где Ti и To - тип входного и выходного разъемов соответственно:

    B - в случае разъема BNC;

    S - в случае разъема WEIPU SF1213 (данные обозначения отсутствуют по умолчанию при установленных кабельных вводах);

    LF/HF - низкочастотный или высокочастотный соответственно (данное обозначение отсутствует по умолчанию при стандартном диапазоне частот);

    C - наличие функции калибровки;

    D - наличие функции цифрового обмена с модулем MNM;

    W - повышенная степень защиты от воды;

    Ex - обозначение взрывозащищенного исполнения (опционально).

    Количество и состав модулей MNM определяют общее количество измерительных каналов, которое указывается в паспорте.

    Комплексы A-Line MON имеют возможность регистрации и обработки электрических сигналов АЭ, предустановки параметров регистрации и вычисления параметров импульсов АЭ. Комплексы A-Line MON позволяют записывать, отображать графически и передавать на внешние носители информации параметры, форму и Фурье-спектры импульсов АЭ.

    Различные функции и режимы работы комплексов A-Line MON активируются и управляются с помощью специализированного программного обеспечения.

    Заводской номер наносится на корпус блоков MNU на маркировочную наклейку любым технологическим способом в виде цифрового кода.

    Общий вид комплексов A-Line MON с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на комплексы A-Line MON не предусмотрено. Пломбирование мест настройки (регулировки) комплексы A-Line MON не предусмотрено.

    Место нанесения знака утверждения

    Место нанесения заводского номера

    Внешний вид. Комплексы мониторинговые измерительные (A-Line MON), http://oei-analitika.ru

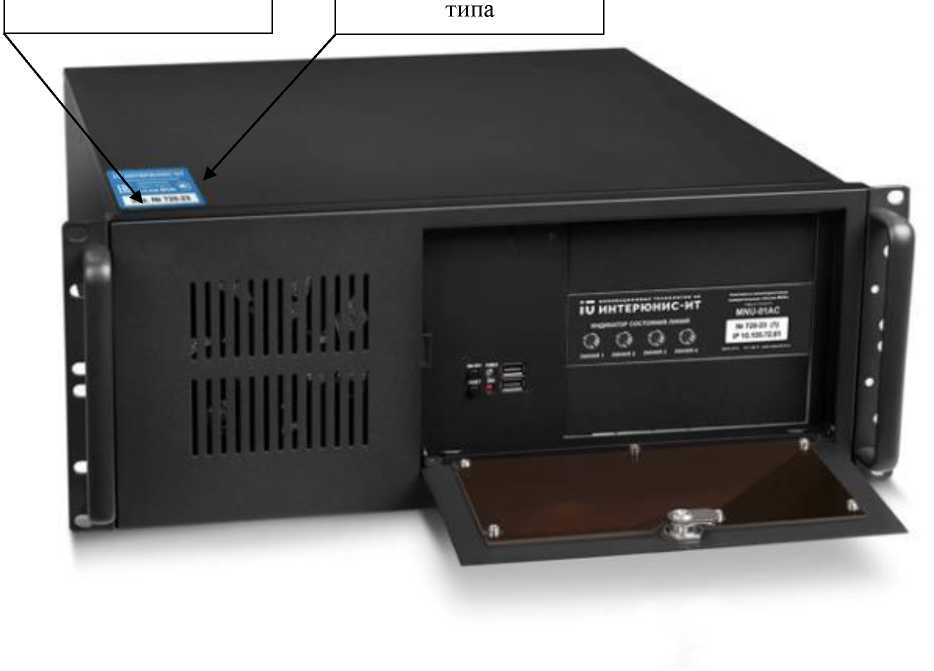

    Рисунок 1 - Общий вид блоков MNU из состава комплекса A-Line MON с указанием места нанесения знака утверждения типа, места нанесения заводского номера

    Внешний вид. Комплексы мониторинговые измерительные (A-Line MON), http://oei-analitika.ru

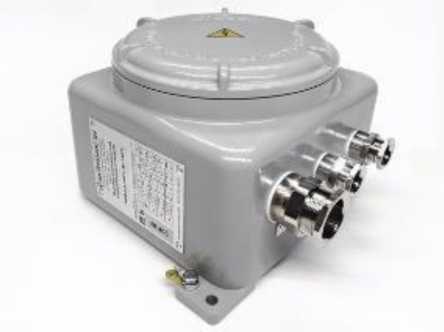

    а) взрывозащищенное исполнение

    Внешний вид. Комплексы мониторинговые измерительные (A-Line MON), http://oei-analitika.ru

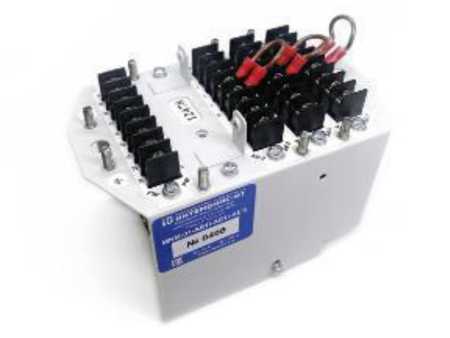

    б) стандартное исполнение

    Рисунок 2 - Общий вид модулей MNM из состава комплекса A-Line MON

    Внешний вид. Комплексы мониторинговые измерительные (A-Line MON), http://oei-analitika.ru

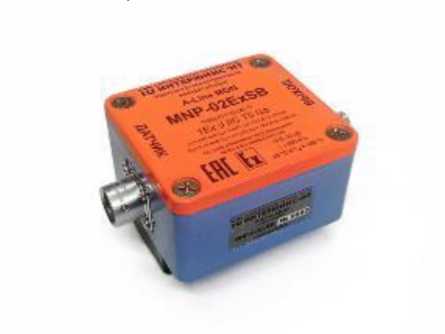

    Рисунок 3 - Общий вид предусилителей MNP из состава комплекса A-Line MON


    Таблица 5 -

    Наименование

    Обозначение

    Количество

    Комплекс мониторинговый измерительный

    A-Line MON

    1 шт.*

    Формуляр

    ТНВЦ.411732.001ФО

    1 экз.**

    Руководство по эксплуатации

    ТНВЦ.411732.001РЭ

    1 экз.

    Руководство пользователя A-Line MON

    -

    1 экз.

    Комплект программного обеспечения

    -

    1 шт.

    Комплект соединительных кабелей

    -

    1 шт.

    Примечания:

    * - состав в соответствии с заказом;

    ** - приложением к формуляру являются паспорта на все модули, входящие в состав

    комплекса.


    Таблица 2 -

    Наименование характеристики

    Значение

    Модули MNM

    Измерительные каналы AE

    Диапазон номинальных рабочих частот1, кГц

    от 0,0005 до

    500,0000

    Допускаемое отклонение граничных частот диапазона рабочих частот от номинальных, %

    ±10

    Неравномерность      амплитудно-частотной     характеристики

    в номинальном диапазоне рабочих частот, дБ

    от -3 до +1

    Динамический диапазон измерений амплитуды импульса2, дБ, не менее

    66

    Пределы допускаемой абсолютной погрешности измерений амплитуды импульса (на среднегеометрической частоте), дБ

    ±1

    Диапазон измерений длительность импульса, мкс

    от 1 до 65000

    Пределы допускаемой абсолютной погрешности измерений длительности импульса, мкс

    ±1

    Измерительные каналы узлов универсального измерителя UM

    Диапазон измерений силы постоянного тока, мА

    от 4 до 20

    Пределы допускаемой относительной погрешности измерений силы постоянного тока, %

    ±0,2

    Диапазон измерений напряжения постоянного тока, В:

    • - во взрывозащищенном исполнении

    • - в невзрывозащищенном исполнении

    от 0 до 10 от -10 до +10

    Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ

    ±(30 + 0,003-^)

    Измерительные каналы узлов мостового измерителя TZ

    Эквивалентное электрическое сопротивление постоянному току измерительной части моста, Ом

    от 120 до 20000

    Диапазон измерений коэффициента передачи моста

    от -0,016 до +0,016

    Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений коэффициента передачи моста, %

    ±0,1

    Предусилители MNP

    Диапазон входного сигнала, В

    от -0,05 до +0,05

    Коэффициент усиления, дБ

    20

    Пределы допускаемой абсолютной погрешности коэффициента усиления, дБ

    ±1

    Диапазон номинальных рабочих частот, кГц

    от 1 до 650

    Допускаемое отклонение граничных частот диапазона рабочих частот от номинальных, %

    ±10

    Примечания:

    U - измеренное значение напряжения постоянного тока, мВ;

    • 1 - номинальный диапазон рабочих частот выбирается (программируется) в пределах указанного диапазона рабочих частот и приводится в паспорте на модуль;

    • 2 - конкретное значение приводится в паспорте на модуль.

    Таблица 3 - Технические

    Наименование характеристики

    Значение

    Модули MNM

    Количество измерительных узлов в одном модуле, шт., не более

    3

    Измерительные каналы АЕ

    Количество измерительных каналов в одной линии модулей, шт., не

    24

    более

    24

    Количество измерительных каналов в одном узле, шт.

    1

    Напряжение питания постоянного тока внешних устройств1, В

    от 5 до 24

    Измерительные каналы узлов универсального измерителя UM

    Количество измерительных каналов в одном узле1, шт.

    от 1 до 2

    Напряжение питания постоянного тока внешних устройств1, В

    от 5 до 24

    Измерительные каналы узлов мостового измерителя "

    Z

    Количество измерительных каналов в одном узле1, шт.

    от 1 до 2

    Напряжение питания постоянного тока внешних устройств, В

    5

    Измерительные каналы узлов цифрового измерителя DM

    Количество измерительных каналов в одном узле1, шт.

    от 1 до 2

    Интерфейсы передачи данных

    RS-232, RS-485

    Напряжение питания постоянного тока внешних устройств1, В

    от 5 до 24

    Каналы управления током узлов управления током С

    Количество каналов управления током в одном узле1, шт.

    от 1 до 2

    Диапазон формирований силы постоянного тока, мА

    от 0 до 20

    Напряжение питания цепи управления током постоянного тока

    1

    от 5 до 24

    внешних устройств1, В

    Напряжение питания постоянного тока, В:

    - для модулей MNM

    от 36 до 54

    - для предусилителей MNP1,2

    от 5 до 24

    Потребляемая мощность, Вт, не более:

    - для модулей MNM

    12

    - для предусилителей MNP

    0,6

    Габаритные размеры (длина^ширина^высота), мм, не более:

    - для модулей MNM

    150x90x100

    - для модулей MNM во взрывозащищенном исполнении без учета

    кабельных вводов

    300x250x160

    - для предусилителей MNP модификации 01

    85x30x35

    - для предусилителей MNP модификации 02

    95x60x50

    Масса, кг, не более:

    - для модулей MNM

    1,5

    - для модулей MNM во взрывозащищенном исполнении без учета

    кабельных вводов

    8

    - для предусилителей MNP модификации 01

    0,15

    - для предусилителей MNP модификации 02

    0,3

    Условия эксплуатации:

    - температура окружающего воздуха, °С:

    - для модулей MNM

    от -40 до +60

    - для предусилителей MNP

    от -40 до +85

    Наименование характеристики

    Значение

    Степень защиты о внешних влияющих воздействий по

    ГОСТ 14254-2015:

    • - для модулей MNM во взрывозащищенном исполнении

    • - для предусилителей MNP исполнения W

    • - для предусилителей MNP остальных исполнений

    IP66

    IP66

    IP64

    Маркировка взрывозащиты

    • - для модулей MNM во взрывозащищенном исполнении

    • - для предусилителей MNP во взрывозащищенном исполнении

    1Ex d [ib] IIC T6 Gb,

    1Ex d [ib] IIB T6 Gb,

    1Ex d [ib] IIA T6 Gb,

    1Ex d IIC T6 Gb

    1Ex ib IIC T5 Gb

    Примечания:

    • 1 - конкретное значение приводится в паспорте на модуль/предусилитель;

    • 2 - диапазоны номинальных значений.

    Таблица 4 - Показатели надежности

    Наименование характеристики

    Значение

    Средний срок службы, лет

    15

    Средняя наработка на отказ, ч

    140000


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
