Номер по Госреестру СИ: 94578-25
94578-25 Источники альфа-излучения радионуклидные спектрометрические эталонные
(ОСАИ)
Назначение средства измерений:
Источники альфа-излучения радионуклидные спектрометрические эталонные ОСАИ (далее по тексту - источники ОСАИ) предназначены для воспроизведения активности альфа-излучающих радионуклидов и потока альфа-частиц через рабочую поверхность источника (внешнее излучение источника).
Источники ОСАИ являются мерами активности радионуклидов и применяются в качестве рабочих эталонов 1-го или 2-го разрядов в соответствии с ГОСТ 8.033-2023 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников».
Внешний вид.
Источники альфа-излучения радионуклидные спектрометрические эталонные
Рисунок № 1
Внешний вид.
Источники альфа-излучения радионуклидные спектрометрические эталонные
Рисунок № 2
Общие сведения
Дата публикации - 05.02.2025
Срок свидетельства - 05.02.2030
Номер записи - 196366
ID в реестре СИ - 1423222
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "Радиевый институт имени В.Г. Хлопина" (АО "Радиевый институт им. В.Г. Хлопина")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№240 от 2025.02.05 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Источники альфа-излучения радионуклидные спектрометрические эталонные (ОСАИ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Радиевый институт имени В.Г. Хлопина" (АО "Радиевый институт им. В.Г. Хлопина")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94578-25 05.02.2030 |
Источники альфа-излучения радионуклидные спектрометрические эталонные, ОСАИ Акционерное общество "Радиевый институт имени В.Г. Хлопина" (АО "Радиевый институт им. В.Г. Хлопина") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Кто поверяет Источники альфа-излучения радионуклидные спектрометрические эталонные (ОСАИ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 5 | 5 | 5 | 0 | 0 | 5 | 5 | 0 |
Стоимость поверки Источники альфа-излучения радионуклидные спектрометрические эталонные (ОСАИ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсяметодом компьютерной графики на титульный лист Паспорта.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 23649-79 Источники ионизирующего излучения радионуклидные закрытые. Маркировка, упаковка, транспортирование и хранение;
ГОСТ Р 50830-95 Источники закрытые радиоактивные. Общие положения;
ГОСТ 8.033-2023 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников»;
Технические условия ТУ 7018-401-07625447-13.
ПравообладательАкционерное общество «Радиевый институт имени В.Г. Хлопина» (АО «Радиевый институт им. В.Г. Хлопина»)
ИНН 7802846922
Юридический адрес: 194021, г. Санкт-Петербург, 2-ой Муринский пр-кт, д. 28
Телефон: (812) 346-90-29
E-mail: radium@khlopin.ru
Изготовитель
Акционерное общество «Радиевый институт имени В.Г. Хлопина» (АО «Радиевый институт им. В.Г. Хлопина»)ИНН 7802846922
Адрес: 194021, г. Санкт-Петербург, 2-ой Муринский пр-кт, д. 28
Телефон: (812) 346-90-29
E-mail: radium@khlopin.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)Адрес: 190005, г. Санкт-Петербург, пр-кт Московский, д. 19, лит. Д
Телефон: + 7 (812) 251-76-01
Факс: +7 (812) 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Правообладатель
Акционерное общество «Радиевый институт имени В.Г. Хлопина» (АО «Радиевый институт им. В.Г. Хлопина»)ИНН 7802846922
Юридический адрес: 194021, г. Санкт-Петербург, 2-ой Муринский пр-кт, д. 28
Телефон: (812) 346-90-29
E-mail: radium@khlopin.ru
К настоящему типу средства измерений относятся источники ОСАИ на основе радионуклидов радий-226, торий-228, уран-232, уран-233, уран-234, уран-236, уран-238, нептуний-237, плутоний-236, плутоний-238, плутоний-239, плутоний-242, америций-241, америций-243, кюрий-244, калифорний-252.
Источник ОСАИ представляет собой плоский диск из нержавеющей стали, на полированную поверхность которого нанесен и прочно зафиксирован радиоактивный материал.
Общий вид источников ОСАИ представлен на рисунке 1.
Пломбирование источников ОСАИ не предусмотрено.
Маркировка источников ОСАИ осуществляется в буквенно-цифровом формате методом гравирования. На нерабочую поверхность каждого источника ОСАИ методом гравирования наносят условное обозначение радионуклида или сочетание этих символов для смеси радионуклидов. Условное обозначение радионуклида приведено в таблице 1, порядковый номер источника приводится арабскими цифрами по системе нумерации изготовителя в сквозном формате.
Таблица 1 - Условное обозначение
|
Радионуклид |
Условное обозначение |
Радионуклид |
Условное обозначение |
|
радий-226 |
Р6 |
торий-228 |
Т8 |
|
уран-233 |
У3 |
уран-234 |
У4 |
|
нептуний-237 |
Н7 |
плутоний-236 |
П6 |
|
Радионуклид |
Условное обозначение |
Радионуклид |
Условное обозначение |
|
плутоний-239 |
П9 |
плутоний-242 |
П2 |
|
америций-243 |
А3 |
кюрий-244 |
К4 |
|
уран-232 |
У2 |
плутоний-238 |
П8 |
|
уран-236 |
У6 |
америций-241 |
А1 |
|
калифорний-252 |
Кф2 |
уран-238 |
У8 |
|
плутоний-238 плутоний-239 плутоний-242 |
П8П9П2 |
уран-233 плутоний-239 плутоний-238 |
У3П8П9 |
|
плутоний-238 плутоний-239 кюрий-244 |
П8П9К4 |
уран-236 уран-234 плутоний-239 америций-241 кюрий-244 |
У6У4П9А1К4 |
|
уран-233 плутоний-238 плутоний-239 кюрий-244 |
У3П8П9К4 |
уран-233 плутоний-239 кюрий-244 |
У3П9К4 |
|
уран-236 плутоний-239 плутоний-242 |
У6П9П2 | ||
Общий вид маркировки представлен на рисунке 2.
Нанесение знака утверждения типа на источники ОСАИ не предусмотрено. Нанесение знака поверки на источники ОСАИ не предусмотрено.

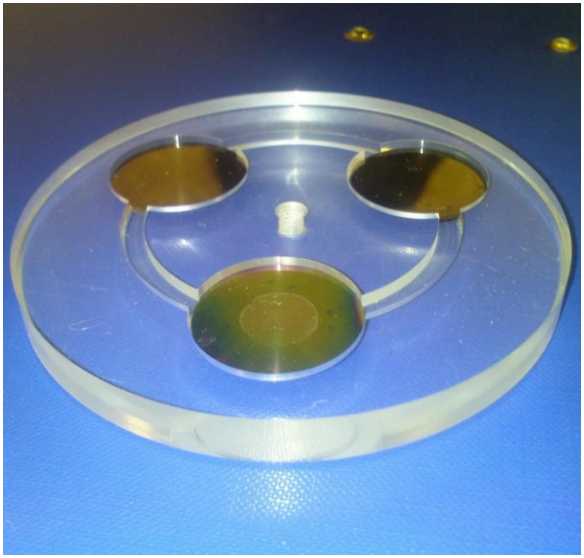

Рисунок 1 - Фотография общего вида источников ОСАИ

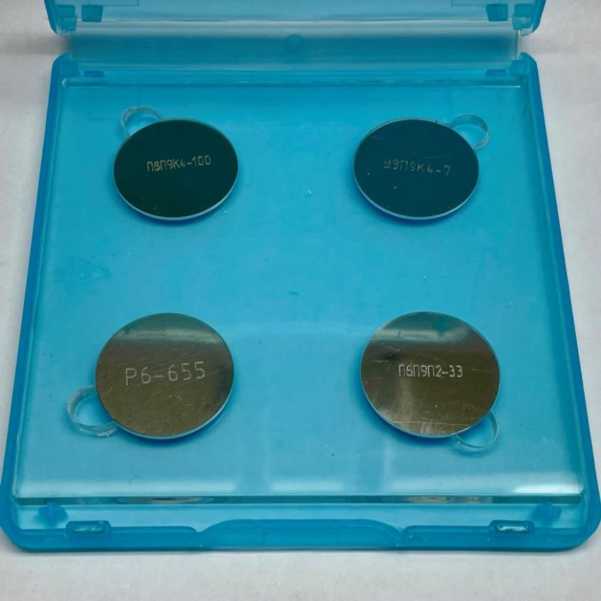

Рисунок 2 - Маркировка источников ОСАИ
Таблица 2 -
источников ОСАИ
|
Наименование характеристики |
Значение |
|
Диапазон номинальной активности радионуклида в источнике, Бк |
от 10 до 100000 |
|
Диапазон номинального потока альфа-частиц в 2п cp, с-1 |
от 5 до 50000 |
|
Допускаемое отклонение от номинального значения активности радионуклида в источнике и потока альфа-частиц в 2п cp, %, не более |
± 25 |
|
Пределы допускаемой относительной погрешности суммарной активности альфа-излучающих радионуклидов в источнике при выпуске для применения в качестве, %:
|
± 5 ± 7 |
|
Пределы допускаемой относительной погрешности потока альфа-частиц в 2п cp при выпуске для применения в качестве, %:
|
± 5 ± 7 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Отношение минимальной и максимальной активностей радионуклидов в источнике на основе нескольких радионуклидов, отн. ед. |
от 0,7 до 1 |
|
Относительная доля активности примесных радионуклидов в источнике, %, не более |
5 |
|
Диаметр активной части источника, мм |
от 11 до 90 |
|
Герметизация источников |
Защитная пленка двуокиси титана; защитная пленка из металлов |
|
Толщина защитного покрытия, мкм, не более - для источников на основе радия-226 и тория-228 |
0,09 от 0,09 до 0,12 |
|
Габаритные размеры, мм:
|
от 24 до 100 от 0,9 до 1,1 |
|
Условия эксплуатации:
|
от +15 до +25 от 30 до 80 от 86,0 до 106,7 |
|
Назначенный срок службы, лет
|
2 6 |
