Номер по Госреестру СИ: 94561-25
94561-25 Приборы электроизмерительные универсальные
(DIRIS)
Назначение средства измерений:
Приборы электроизмерительные универсальные DIRIS (далее - приборы) предназначены для измерений, регистрации, отображения и передачи по цифровым интерфейсам параметров электрических величин в сетях переменного тока промышленной частоты: напряжения и силы переменного тока, частоты переменного тока, коэффициента мощности, активной, реактивной, полной электрической мощности.
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 1
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 2
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 3
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 4
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 5
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 6
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 7
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 8
Внешний вид.
Приборы электроизмерительные универсальные
Рисунок № 9
Общие сведения
Дата публикации - 06.02.2025
Срок свидетельства - 05.02.2030
Номер записи - 196365
ID в реестре СИ - 1423221
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DIRIS A-30,
Производитель
Изготовитель - Фирма "SOCOMEC S.A.S."
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).
Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.
Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.
Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.
Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 12
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№240 от 2025.02.05 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Приборы электроизмерительные универсальные (DIRIS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Приборы электроизмерительные универсальные (DIRIS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 12 | 12 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Приборы электроизмерительные универсальные (DIRIS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Приборы работают под управлением встроенного программного обеспечения (далее - ПО), которое реализовано аппаратно. ПО заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступно для потребителя.
Встроенное ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики приборов нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приборов приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
1.Х |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей:
| |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общее описание» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
«Приборы электроизмерительные универсальные DIRIS. Стандарт предприятия».
ПравообладательФирма «SOCOMEC S.A.S.», Франция
Адрес: 1-4, rue de Westhouse, B.P. 60010, 67235 Benfeld Cedex, France
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия приборов основан на аналого-цифровом преобразовании входных сигналов напряжения и силы переменного тока с последующей математической и алгоритмической обработкой измеренных величин. Полученные результаты измерений отображаются на дисплее прибора, сохраняются в памяти приборов коммуникационные интерфейсы (Ethernet, RS485, USB, Profibus) системы и системы управления более высокого уровня.
Приборы относятся к классу микропроцессорных
передаются через информационные
программируемых измерительно- вычислительных приборов, состоящих из электронного блока и встроенного в него программного обеспечения.
Приборы имеют 4 входа для измерений напряжения переменного тока и 3 или 4 входа для измерений силы переменного тока. Измерение напряжения переменного тока может осуществляться как непосредственным подключением прибора к электрической цепи, так и через трансформаторы напряжения. Измерение силы переменного тока возможно только через трансформаторы (датчики) тока. Приборы измеряют среднеквадратические значения напряжения и силы переменного тока.
Для защиты измеренных и запрограммированных параметров от несанкционированного доступа, приборы имеют защиту в виде пользовательского пароля. Программирование приборов и получение результатов измерений возможно разными способами: непосредственно на приборе с помощью функциональных кнопок, с помощью внешнего ПО для программирования Easy Config, через интерфейс RS485 с использованием протокола Modbus.
Приборы выпускаются в следующих модификациях: DIRIS A-10, DIRIS A-20, DIRIS A-30, DIRIS A-40, DIRIS A-41, DIRIS A60, DIRIS Q800.
Модификации приборов отличаются друг от друга метрологическими и техническими характеристиками, функциональностью, количеством цифровых/релейных входов/выходов, интерфейсами связи и имеют различные исполнения в зависимости от варианта монтажа.
Для измерений силы переменного тока в приборах модификации DIRIS A-40 используются следующие виды выносных датчиков:
-
- датчики для измерений силы переменного тока неразъемные: TE-18; TE-25; TE-35; TE-45; TE-55; TE-90;
-
- датчики для измерений силы переменного тока разъемные: TR-10; TR-16; TR-24; TR-36;
-
- датчики для измерений силы переменного тока гибкие (датчики Роговского): TF-55; TF-120; TF-200.
Основные узлы приборов: входные первичные преобразователи напряжения и тока, аналого-цифровой преобразователь, микропроцессор, схема интерфейсов, блок питания, дисплей.
Конструктивно приборы выполнены в ударопрочных, пылезащищенных, пластмассовых корпусах либо щитового крепления, либо с креплением на DIN-рейку.
На передней панели приборов расположены жидкокристаллический дисплей, функциональные кнопки управления и светодиодные индикаторы. Клеммы для подключения к измерительной цепи, цепи питания и интерфейсы у приборов для щитового монтажа расположены на тыльной на боковых панелях.
Серийный номер технологическим способом приборов модификации DIRIS А-40 имеют индивидуальные серийные номера, нанесенные на маркировочную наклейку датчиков любым технологическим способом в виде цифрового или буквенно-цифрового кода.
Общий вид приборов с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 1 - 9.
Пломбирование приборов электроизмерительных универсальных DIRIS не предусмотрено.
Нанесение знака поверки на приборы в обязательном порядке не предусмотрено.
панели корпуса, у приборов для монтажа на DIN-рейку -
наносится на маркировочную наклейку приборов любым в виде цифрового или буквенно-цифрового кода. Датчики

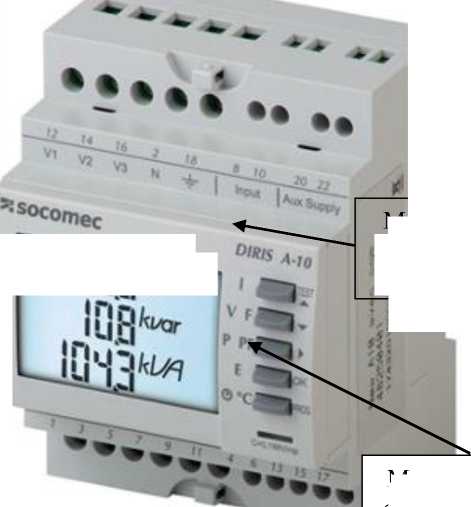

Рисунок 1 - Общий вид при утверждения типа,
Место нанесения знака утВерЖ^Днеййя типа
1------------------------
Место нанесения серийного номера
Место нанесения
знака утверждения типа
Место нанесения серийного номера

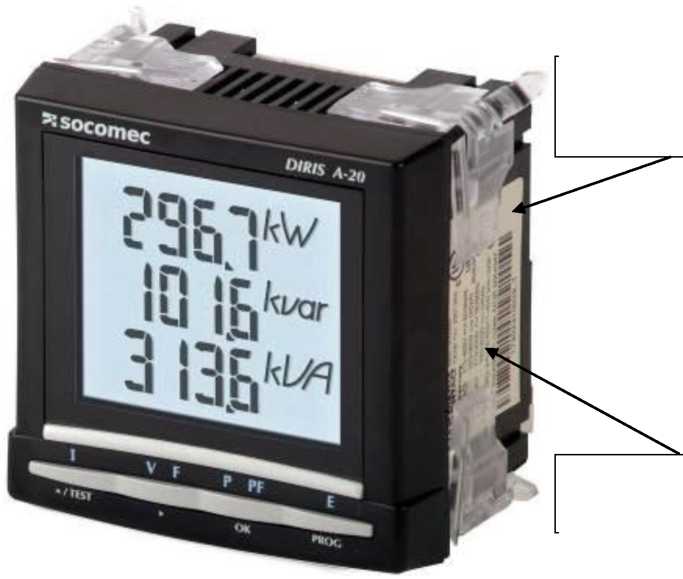

Рисунок 2 - Общий вид приборов DIRIS A-20 с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 3 - Общий вид приборов DIRIS A-30 и DIRIS A41 на примере приборов DIRIS A-30 с указанием места нанесения знака утверждения типа, места нанесения серийного номера

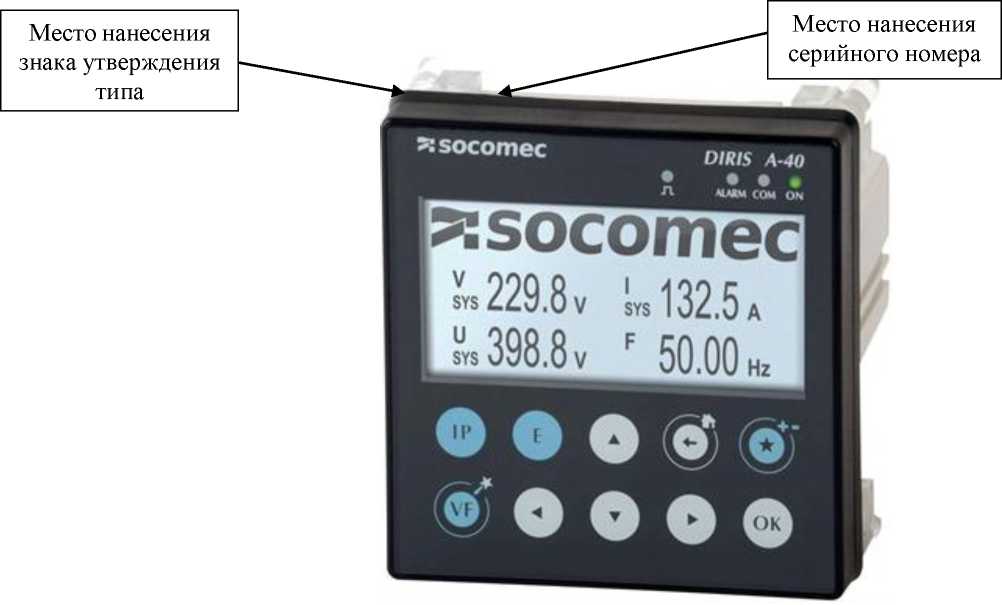

Рисунок 4 - Общий вид приборов DIRIS A-4O с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения
знака утверждения типа
Место нанесения серийного номера

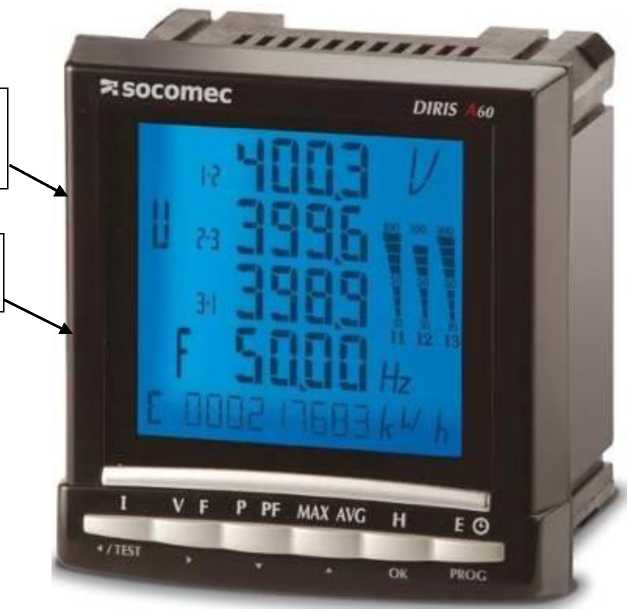

Рисунок 5 - Общий вид приборов DIRIS A6O с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 6 - Общий вид приборов DIRIS Q800 с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения серийного номера
Рисунок 7 - Общий вид датчиков модификаций TE-18; TE-25; TE-35; TE-45; TE-55; TE-90

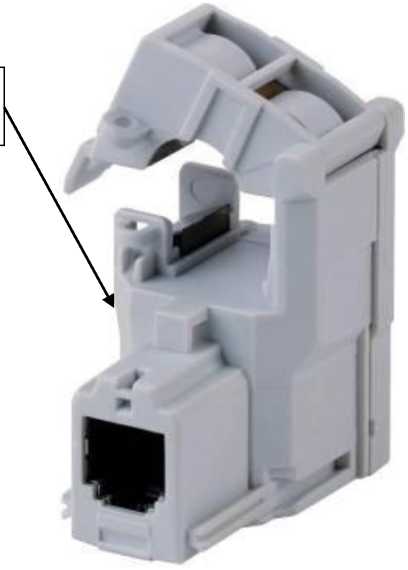

Рисунок 8 - Общий вид датчиков модификаций
TR-10; TR-16; TR-24; TR-36

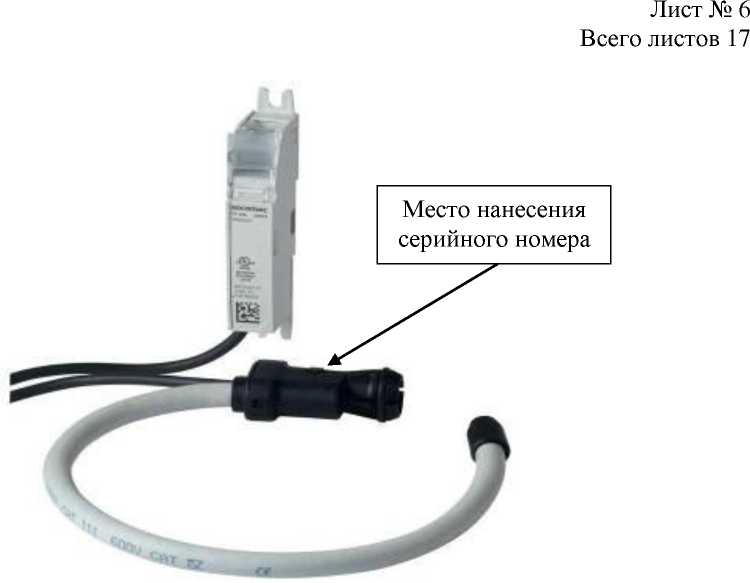

Рисунок 9 - Общий вид датчиков модификаций TF-55; TF-120; TF-200
Таблица 2 -
в DIRIS A-10
и технические
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
от 50 до 300 1) /от 87 до 520 2) |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, А |
от 0,5 до 6,0 |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений частоты переменного тока, Г ц |
от 45 до 65 |
|
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений частоты от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений коэффициента мощности |
от -1 до +1 |
|
Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений коэффициента мощности от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений активной (реактивной, полной) электрической мощности, Вт (вар, В^А) |
от имин 1мин до имакс 1макс |
|
Пределы допускаемой основной относительной погрешности измерений, %:
|
±0,5 ±2,0 ±2,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений температуры окружающей среды в диапазоне рабочих температур, %:
|
±0,2 ±0,2 ±0,2 |
|
Параметры электрического питания:
|
от 220 до 277 50/60 |
|
Габаритные размеры, (длина^ширина^высота), мм |
90x72x64 |
|
Масса, кг, не более |
0,215 |
|
Нормальные условия измерений:
|
от +18 до +28 80 |
|
Наименование характеристики |
Значение |
|
Рабочие условия измерений:
|
от -10 до +55 85 |
|
Примечания
Имин - минимальное значение напряжения переменного тока, В; 1мин - минимальное значение силы переменного тока, А; Имакс - максимальное значение напряжения переменного тока, В; 1макс - максимальное значение силы переменного тока, А | |
Таблица 3 - приборов DIRIS A-20
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
от 28 до 289 1)/от 48 до 500 2) |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, А |
от 0,5 до 6,0 |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений частоты переменного тока, Г ц |
от 45 до 65 |
|
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений частоты от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений коэффициента мощности |
от -1 до +1 |
|
Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений коэффициента мощности от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений активной (реактивной, полной) электрической мощности, Вт (вар, В^А) |
от имин 1мин до имакс 1макс |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений, %: - активной электрической мощности |
±0,5 |
|
- реактивной электрической мощности |
±2,0 |
|
- полной электрической мощности |
±2,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений температуры окружающей среды в диапазоне рабочих температур, %: - активной электрической мощности |
±0,2 |
|
- реактивной электрической мощности |
±0,2 |
|
- полной электрической мощности |
±0,2 |
|
Параметры электрического питания: - напряжение переменного тока, В |
от 110 до 400 |
|
- частота переменного тока, Гц |
50/60 |
|
- напряжение постоянного тока, В |
от 120 до 350 |
|
Габаритные размеры, (длинахширинахвысота), мм |
96x96x60 |
|
Масса, кг, не более |
0,4 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +18 до +28 |
|
- относительная влажность воздуха, %, не более |
80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -10 до +55 |
|
- относительная влажность воздуха, %, не более |
95 |
|
Примечания
Имин - минимальное значение напряжения переменного тока, В; | |
|
1мин - минимальное значение силы переменного тока, А; | |
|
Имакс - максимальное значение напряжения переменного тока, В; | |
|
1макс - максимальное значение силы переменного тока, А. | |
Таблица 4 - приборов DIRIS A-30,
DIRIS A-41
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
от 28 до 289 ^^/от 48 до 500 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, А |
от 0,5 до 6,0 |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений частоты переменного тока, Г ц |
от 45 до 65 |
|
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений частоты от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений коэффициента мощности |
от -1 до +1 |
|
Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений коэффициента мощности от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,2 |
|
Диапазон измерений активной (реактивной, полной) электрической мощности, Вт (вар, В^А) |
от имин 1мин до имакс 1макс |
|
Пределы допускаемой основной относительной погрешности измерений, %:
|
±0,5 ±2,0 ±2,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений температуры окружающей среды в диапазоне рабочих температур, %:
|
±0,2 ±0,2 ±0,2 |
|
Параметры электрического питания:
|
от 110 до 400 50/60 от 12 до 48; от 120 до 350 |
|
Габаритные размеры, (длина^ширина^высота), мм |
96x96x60 |
|
Масса, кг, не более |
0,4 |
|
Нормальные условия измерений:
|
от +18 до +28 80 |
|
Рабочие условия измерений:
|
от -10 до +55 95 |
|
Примечания
Имин - минимальное значение напряжения переменного тока, В; 1мин - минимальное значение силы переменного тока, А; Имакс - максимальное значение напряжения переменного тока, В; 1макс - максимальное значение силы переменного тока, А | |
Таблица 5 - приборов DIRIS A-40
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
от 50 до 300 ^^/от 87 до 520 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Температурный коэффициент при измерении напряжения переменного тока в диапазоне частот от 45 до 65 Гц, %/°С |
0,05 |
|
Диапазон измерений силы переменного тока в диапазоне частот от 45 до 65 Гц |
См. таблицу 6 |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц:
|
±0,5 ±1,0 |
|
Температурный коэффициент при измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, %/°С |
0,05 |
|
Диапазон измерений частоты переменного тока, Г ц |
от 45 до 65 |
|
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,02 |
|
Температурный коэффициент при измерении частоты переменного тока, %/°С |
0,05 |
|
Диапазон измерений коэффициента мощности |
от -1 до +1 |
|
Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, %
|
±0,5 ±1,0 |
|
Температурный коэффициент при измерении коэффициента мощности, %/°С |
0,05 |
|
Диапазон измерений активной (реактивной, полной) электрической мощности, Вт (вар, В^А) |
от имин 1мин до имакс 1макс |
|
Пределы допускаемой основной относительной погрешности измерений, %:
|
±0,5 (±1,03)) ±2,0 ±2,0 |
|
Температурный коэффициент при измерении активной (реактивной, полной) электрической мощности, %/°С |
0,05 |
|
Параметры электрического питания:
|
от 110 до 400 50/60 от 120 до 300 |
|
Габаритные размеры, (длинахширинахвысота), мм |
98x98x85 |
|
Масса, кг, не более |
0,35 |
|
Нормальные условия измерений:
|
от +18 до +28 80 |
______________Наименование характеристики______
Значение
Рабочие условия измерений:
от -10 до +70
95
-
- температура окружающего воздуха, °С
-
- относительная влажность воздуха, %, не более______
Примечания
-
1) - фазное напряжение, В;
-
2) - линейное напряжение, В;
-
3) - с датчиками TR;
Имин - минимальное значение напряжения, В; 1мин - минимальное значение силы тока, А;
Имакс - максимальное значение напряжения, В; 1макс - максимальное значение силы тока, А
Таблица 6 - выносных датчиков ТЕ, TR, TF
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы переменного тока в диапазоне частот от 45 до 65 Гц - датчики ТЕ-18 |
от 0,1 до 24,0 или от 0,5 до 75,0 |
|
- датчики ТЕ-25 |
от 0,8 до 192,0 |
|
- датчики ТЕ-35 |
от 1,26 до 300,00 |
|
- датчики ТЕ-45 |
от 3,2 до 756,0 |
|
- датчики ТЕ-55 |
от 8 до 1200 |
|
- датчики ТЕ-90 |
от 12 до 2400 |
|
- датчики TR-10 |
от 0,5 до 90,0 |
|
- датчики TR-16 |
от 0,64 до 120,00 |
|
- датчики TR-24 |
от 1,26 до 200,00 |
|
- датчики TR-36 |
от 4 до 720 |
|
- датчики TF-55 |
от 3 до 720 |
|
- датчики TF-120 |
от 10 до 2400 |
|
- датчики TF-200 |
от 12 до 4800 |
|
Габаритные размеры, мм, (длина^ширина^высота): - датчики ТЕ-18 |
28х20х45 |
|
- датчики ТЕ-25 |
25х32,5х65 |
|
- датчики ТЕ-35 |
35х32,5х71 |
|
- датчики ТЕ-45 |
45х32,5х86 |
|
- датчики ТЕ-55 |
55х32,5х100 |
|
- датчики ТЕ-90 |
90х24,6х126 |
|
- датчики TR-10 |
25х39х71 |
|
- датчики TR-16 |
30х42х74 |
|
- датчики TR-24 |
45х44х95 |
|
- датчики TR-36 |
57х42х111 |
|
- датчики TF-55 (длина петлихдиаметр петли) |
182х55 |
|
- датчики TF-120 (длина петлихдиаметр петли) |
376х120 |
|
- датчики TF-200 (длина петлихдиаметр петли) |
628х200 |
Таблица 7 -
и технические
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, В |
от 28 до 404 1)/от 50 до 700 2) |
|
Пределы допускаемой основной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,02 |
|
Диапазон измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, А |
от 0,5 до 6,0 |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,02 |
|
Диапазон измерений частоты переменного тока, Г ц |
от 45 до 65 |
|
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений частоты от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,02 |
|
Диапазон измерений коэффициента мощности |
от -1 до +1 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной относительной погрешности измерений коэффициента мощности, % |
±0,5 |
|
Пределы допускаемой дополнительной относительной погрешности измерений коэффициента мощности от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,02 |
|
Диапазон измерений активной (реактивной, полной) электрической мощности, Вт (вар, В^А) |
от имин 1мин до имакс 1макс |
|
Пределы допускаемой основной относительной погрешности измерений, %:
|
±0,5 ±2,O ±2,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений температуры окружающей среды в диапазоне рабочих температур, %:
|
±0,02 ±0,02 ±0,02 |
|
Параметры электрического питания:
|
от 110 до 400 50/60 от 120 до 300 |
|
Габаритные размеры, (длина^ширина^высота), мм |
96x96x95 |
|
Масса, кг, не более |
0,4 |
|
Нормальные условия измерений:
|
от +18 до +28 80 |
|
Рабочие условия измерений:
|
от -10 до +55 95 |
|
Примечания
Имин - минимальное значение напряжения переменного тока, В; 1мин - минимальное значение силы переменного тока, А; Имакс - максимальное значение напряжения переменного тока, В; 1макс - максимальное значение силы переменного тока, А | |
Таблица 8 -
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной относительной погрешности измерений напряжения переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,02 |
|
Диапазон измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, А |
от 0,5 до 7,0 |
|
Пределы допускаемой основной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц, % |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности измерений силы переменного тока в диапазоне частот от 45 до 65 Гц от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,02 |
|
Диапазон измерений частоты переменного тока, Гц |
от 42,5 до 69,0 |
|
Пределы допускаемой основной относительной погрешности измерений частоты, % |
±0,1 |
|
Пределы допускаемой дополнительной относительной погрешности измерений частоты от изменения температуры окружающей среды в диапазоне рабочих температур, % |
±0,02 |
|
Диапазон измерений активной (реактивной, полной) электрической мощности, Вт (вар, В^А) |
от имин^1мин до имакс^Хмакс |
|
Пределы допускаемой основной относительной погрешности измерений, %:
|
±0,5 ±1,0 ±1,0 |
|
Пределы допускаемой дополнительной относительной погрешности измерений температуры окружающей среды в диапазоне рабочих температур, %:
|
±0,02 ±0,02 ±0,02 |
|
Параметры электрического питания:
|
от 110 до 240 50/60 от 65 до 250 |
|
Габаритные размеры, (длина^ширина^высота), мм |
143x191x196 |
|
Масса, кг, не более |
1,4 |
|
Нормальные условия измерений:
|
от +18 до +28 80 |
|
Рабочие условия измерений:
|
от -10 до +55 95 |
____________Наименование характеристики__ Примечания
Значение
-
1) - фазное напряжение, В;
-
2) - линейное напряжение, В;
Имин - минимальное значение напряжения переменного тока, В; 1мин - минимальное значение силы переменного тока, А;
Имакс - максимальное значение напряжения переменного тока, В; 1макс - максимальное значение силы переменного тока, А
Таблица 9 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка до отказа, ч |
125000 |
