Номер по Госреестру СИ: 94542-25
94542-25 Устройство измерения параметров электромагнитного поля источника радиоизлучения
(ССД-1)
Назначение средства измерений:
Устройство измерения параметров электромагнитного
поля источника радиоизлучения ССД-1 (далее - ССД-1) предназначено для измерения плотности потока электромагнитной энергии (далее - ППЭ) и направления на источник радиоизлучения СВЧ-диапазона.
Внешний вид.
Устройство измерения параметров электромагнитного поля источника радиоизлучения
Рисунок № 1
Внешний вид.
Устройство измерения параметров электромагнитного поля источника радиоизлучения
Рисунок № 2
Внешний вид.
Устройство измерения параметров электромагнитного поля источника радиоизлучения
Рисунок № 3
Внешний вид.
Устройство измерения параметров электромагнитного поля источника радиоизлучения
Рисунок № 4
Общие сведения
Дата публикации - 05.02.2025
Срок свидетельства -
Номер записи - 196330
ID в реестре СИ - 1423143
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Федеральное государственное бюджетное образовательное учреждение высшего образования "Московский авиационный институт (национальный исследовательский университет)" (МАИ)
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№237 от 2025.02.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Устройство измерения параметров электромагнитного поля источника радиоизлучения (ССД-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное бюджетное образовательное учреждение высшего образования "Московский авиационный институт (национальный исследовательский университет)" (МАИ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94542-25 |
Устройство измерения параметров электромагнитного поля источника радиоизлучения, ССД-1 Федеральное государственное бюджетное образовательное учреждение высшего образования "Московский авиационный институт (национальный исследовательский университет)" (МАИ) (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Устройство измерения параметров электромагнитного поля источника радиоизлучения (ССД-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Устройство измерения параметров электромагнитного поля источника радиоизлучения (ССД-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО «Radioscan» выполняет функции автоматизации процесса измерений, обеспечения дистанционного управления измерительным устройством и отображения результатов измерений в графической и цифровой формах.
Метрологически значимой частью ПО «Radioscan» является файл Radioscan.exe.
Метрологически значимая часть ПО «Radioscan» и измеренные данные защищены от непреднамеренных и преднамеренных изменений с помощью авторизации, где необходимо ввести логин и пароль оператора.
Уровень защиты ПО «Radioscan» «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 -
данные ПО «Radioscan»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Radioscan.exe |
|
Номер версии (идентификационный номер) ПО |
ver, 1.0 |
|
Цифровой идентификатор ПО |
91858656 по CRC32 |
Знак утверждения типа
Знак утверждения типананосится на боковую панель корпуса антенного блока и блока приема и обработки сигнала (моноблока) в виде наклейки, выполненной типографским способом, и на титульные листы документов МВАУ.411711.001ПС «Устройство измерения параметров электромагнитного поля источника радиоизлучения ССД-1. Паспорт», МВАУ.411711.001РЭ «Устройство измерения параметров электромагнитного поля источника радиоизлучения ССД-1. Руководство по эксплуатации» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.4 «Устройство и работа» документа МВАУ.411711.001РЭ «Устройство измерения параметров электромагнитного поля источника радиоизлучения ССД-1. Руководство по эксплуатации» и разделе 3 «Выполнение программы» документа RU.MBAy.01.01.01-01 34 01 «Специализированное программное обеспечение «Radioscan». Руководство оператора».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.574-2000 «ГСИ. Государственная поверочная схема для средств измерений плотности потока энергии электромагнитного поля в диапазоне частот от 0,3 до 178,4 ГГц»;
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла».
ПравообладательФедеральное государственное бюджетное образовательное учреждение высшего образования «Московский авиационный институт
(национальный исследовательский университет)» (МАИ)
ИНН 7712038455
Юридический адрес: 125993, г. Москва, Волоколамское ш., д. 4
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт физико-технических измерений» (ФГУП «ВНИИФТРИ») Адрес юридического лица: 141570, Московская обл., рп. Менделеево, промзона ФГУП «ВНИИФТРИ» Адрес места осуществления деятельности: 141570,«Всероссийский и радиотехнических
г. Солнечногорск,
Московская обл.,
г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Принцип действия ССД-1 состоит в приеме электромагнитного поля (излучения) (далее - ЭМП), преобразования принятого ЭМП в эквивалентное напряжение постоянного тока, которое преобразуется в цифрофую форму и измерении его параметров.
Конструктивно ССД-1 состоит из антенного блока, блока приема и обработки сигнала, персонального компьютера (далее - ПК) с установленным специализированным программным обеспечением (далее - ПО) «Radioscan», комплекта кабелей. Антенный блок и блок приема и обработки сигнала объедены в один блок (далее - моноблок).
Антенный блок представляет собой антенную систему (решетку) из 4-х спиральных антенн, реализующих азимутальную и угломестную пеленгацию сигнала от источника излучения (далее - ИИ).
Антенный блок предназначен для сверхвысокочастотное напряжение в каждом из приема и обработки сигнала.
Блок приема и обработки сигнала
преобразования ЭМП в переменное
4-х каналов и передачи его на вход блока
состоит из цифрового 4-х канального радиоприемного устройства, выполненного на базе двух 2-х канальных реконфигурируемых приёмо-передающих модулей, предназначеного для приема сигналов из антенного блока, преобразования их в цифровую форму и передачу временных отсчётов сигнала по шине USB в ПК.
В ПК при помощи ПО «Radioscan», установленного в ПК изготовителем, осуществляется обработка информации, измерение параметров сигналов, сохранение результатов измерений, а также отображение на экране монитора результатов измерений.
Определение направления на ИИ осуществляется фазовым методом. Угол между нормалью к поверхности антенной системы и линией визирования ИИ находится расчетным путем.

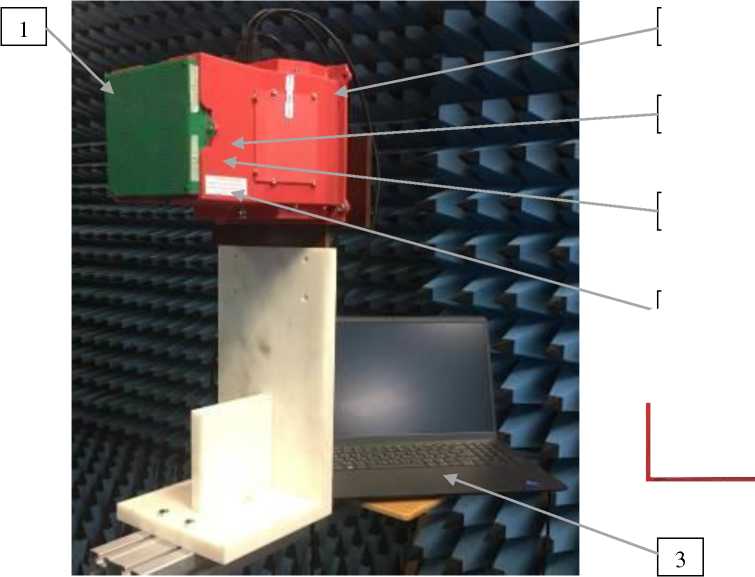

Общий вид ССД-1 представлен на рисунке 1.
И
и
и
Б
6
-
1 - антенный блок
-
2 - блок приема и обработки сигнала
-
3 - ПК
-
4 - место нанесения знака поверки
-
5 - место нанесения знака утверждения типа
-
6 - место заводского номера
Рисунок 1 - Общий вид ССД-1 с указанием мест нанесения знака утверждения типа, знака поверки и заводского номера
Элементы ССД-1, влияющие на метрологические характеристики, защищены от несанкционированного доступа при помощи фирменных наклеек.
Схема пломбирования ССД-1 от несанкционированного доступа представлена на рисунке 2.
Место нанесения знака утверждения типа на боковой панели корпуса моноблока представлено на рисунке 1.
Возможное место нанесения знака поверки на боковой панели корупуса моноблока представлено на рисунке 1.
Место нанесения заводского номера ССД-1 в виде трех цифр, расположенных на шильдике, расположенном на боковой панели корупуса моноблока, изготовленном методом струйной печати на полиэстеровой пленке, представлено на рисунке 1.

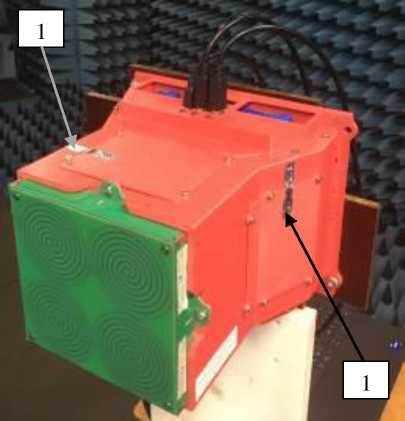

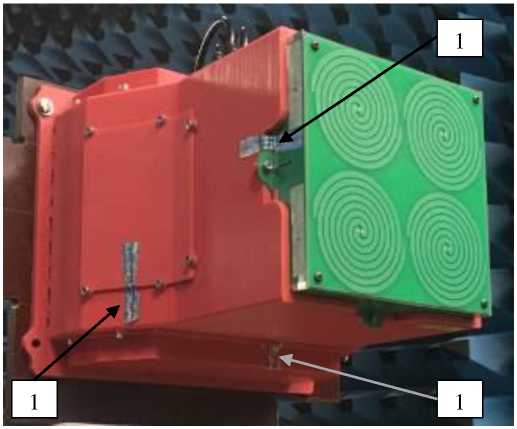

1 - место пломбирования от несанкционированного доступа
а) Вид моноблока сбоку
б) Вид моноблока сверху
Рисунок 2 - Схема пломбирования ССД-1 от несанкционированного доступа
Таблица 4 - Комплектность системы ССД-1
|
Наименование, тип |
Обозначение |
Количество |
|
Устройство измерения параметров электромагнитного поля источника |
МВАУ.411711.001 |
1 шт. |
|
радиоизлучения ССД-1, зав. № 001 в составе: - антенный блок |
— |
1 шт. |
|
- блок приема и обработки сигнала |
- |
1 шт. |
|
- ПК с установленным ПО «Radioscan» |
- |
1 шт. |
|
- комплект кабелей |
- |
1 шт. |
|
CD-ROM с ПО «Radioscan» |
- |
1 шт. |
|
Руководство по эксплуатации |
МВАУ.411711.001РЭ |
1 экз. |
|
Паспорт |
МВАУ.411711.001ПС |
1 экз. |
|
Руководство оператора |
RU.MBAy.01.01.01-01 34091 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГц |
от 1,0 до 4,0 включ. |
|
Диапазон измерений ППЭ, Вт^м-2 |
от 3,0^10-4 до 3,0^10 2 включ. |
|
Пределы допускаемой относительной погрешности измерений ППЭ*, дБ |
±1,5* |
|
Диапазон измерений направления на источник излучения по азимуту, ° |
от -30,0 до +30,0 включ |
|
Пределы допускаемой абсолютной погрешности измерений направления на источник излучения по азимуту, ° |
±5,0 |
|
Диапазон измерений направления на источник излучения по углу места, ° |
от -26,0 до +26,0 включ |
|
Пределы допускаемой абсолютной погрешности измерений направления на источник излучения по углу места, ° |
±5,0 |
|
* - для углов направления на источник излучения по азимуту и углу места 0 градусов | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Масса антенного блока и блока приема и обработки сигнала (моноблока), кг, не более |
1,5 |
|
Габаритные размеры антенного блока и блока приема и обработки сигнала (моноблока), мм, не более: | |
|
длина |
250,0 |
|
ширина |
200,0 |
|
высота |
220,0 |
|
Напряжение питания сети переменного тока, В |
от 198 до 242 |
|
Частота питания сети переменного тока, Гц |
от 49 до 51 |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °С |
от +15 до +35 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа (мм рт. ст.) |
от 84,0 до 106,7 (от 630 до 800) |
