Номер по Госреестру СИ: 94539-25
94539-25 Резервуары горизонтальные стальные цилиндрические
(РГСП)
Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГСП (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные цилиндрические

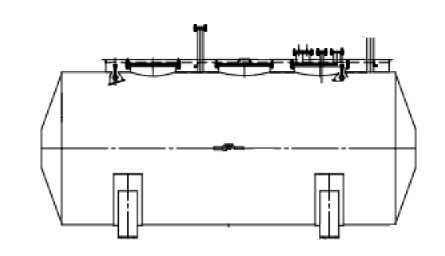

Рисунок № 3
Внешний вид.
Резервуары горизонтальные стальные цилиндрические

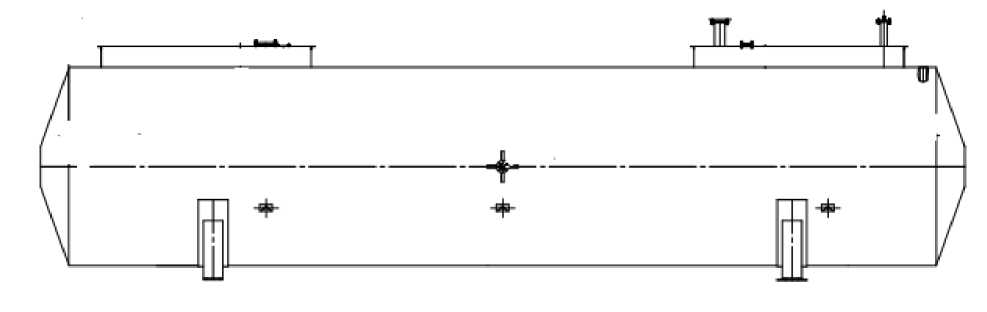

Рисунок № 4
Общие сведения
Дата публикации - 05.02.2025
Срок свидетельства -
Номер записи - 196327
ID в реестре СИ - 1423140
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РГСП-25, РГСП-100,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ДИМИТРОВГРАД-НЕФТЕМАШ" (ООО "ДИМИТРОВГРАД-НЕФТЕМАШ)
Страна - РОССИЯ
Населенный пункт - Ульяновская область, г. Димитровград
Уведомление о начале осуществления предпринимательской деятельности -
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№237 от 2025.02.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2751 от 2021.12.13 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Резервуары горизонтальные стальные цилиндрические (РГСП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ДИМИТРОВГРАД-НЕФТЕМАШ" (ООО "ДИМИТРОВГРАД-НЕФТЕМАШ)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94539-25 |
Резервуары горизонтальные стальные цилиндрические, РГСП Общество с ограниченной ответственностью "ДИМИТРОВГРАД-НЕФТЕМАШ" (ООО "ДИМИТРОВГРАД-НЕФТЕМАШ) (РОССИЯ Ульяновская область, г. Димитровград) |
ОТ МП |
5 лет |
Кто поверяет Резервуары горизонтальные стальные цилиндрические (РГСП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Резервуары горизонтальные стальные цилиндрические (РГСП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 7 паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательОбществом с ограниченной ответственностью «ДИМИТРОВГРАД-НЕФТЕМАШ» (ООО «ДИМИТРОВГРАД-НЕФТЕМАШ»)
ИНН 7329018332
Юридический адрес: 433504, Ульяновская обл., г. Димитровград, Промышленная
ул., д. 54б
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33
Адрес местонахождения: 420043, Республика Татарстан, г. Казань, ул. Вишневского, д. 26а, каб. №19
Телефон: +7(843) 245-65-48
E-mail: metrolog-kazan@mail.ru
Резервуары изготовлены в следующих модификациях: РГСП-25 и РГСП-100 и представляют собой стальные горизонтальные конструкции цилиндрической формы с усечено-коническими днищами подземного расположения.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводские номера в виде цифрового обозначения, нанесены на табличку ударным способом.
Нанесение знака поверки и пломбирование резервуаров не предусмотрено.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
К резервуарам данного типа относятся резервуары с заводскими номерами; РГСП-25 зав. №№ 1744, 1745 и РГСП-100 зав. № 1746 расположенные по адресу: г. Челябинск, п. Новосинеглазово, ул. Советская, д. 1А
Фото табличек с указанием заводских номеров и эскизы резервуаров приведены на рисунках 1-3.
Найман. L
I .
Зав. № Г "'~1 Рр«„,МПа L.. ■ -J РпреЛ мПа ( .li
Масса, кг С
Рисунок 1 - фото табличек с указанием зав. номеров. резервуаров горизонтальных стальных цилиндрических РГСП, модификаций РГСП-25 зав. №№ 1744, 1745 и
РГСП-100 зав. № 1746
Рисунок 2 - Эскиз резервуаров горизонтальных стальных цилиндрических РГСП, модификация РГСП-25 зав. №№ 1744, 1745.
Рисунок 3 - Эскиз резервуара горизонтального стального цилиндрического РГСП, модификация РГСП-100 зав. № 1746.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГСП |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Таблица 1 -
и технические
|
Наименование характеристики |
Значение | |
|
Модификация |
РГСП-25 |
РГСП-100 |
|
Номинальная вместимость, м3 |
25 |
100 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара, (объемный метод) % |
±0,25 | |
|
Условия эксплуатации:
|
от -50 до +40 от 84,0 до 106,0 | |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение | |
|
Модификация |
РГС-25 |
РГС-100 |
|
Средний срок службы, лет, не менее |
25 | |
