Сведения о средстве измерений: 94518-25 Установки измерительные

Номер по Госреестру СИ: 94518-25
94518-25 Установки измерительные
(КН7700)

Назначение средства измерений:
Установки измерительные КН7700 (далее - установки) предназначены для измерений амплитудных и частотных параметров кварцевых резонаторов.

сертификация программного обеспечения

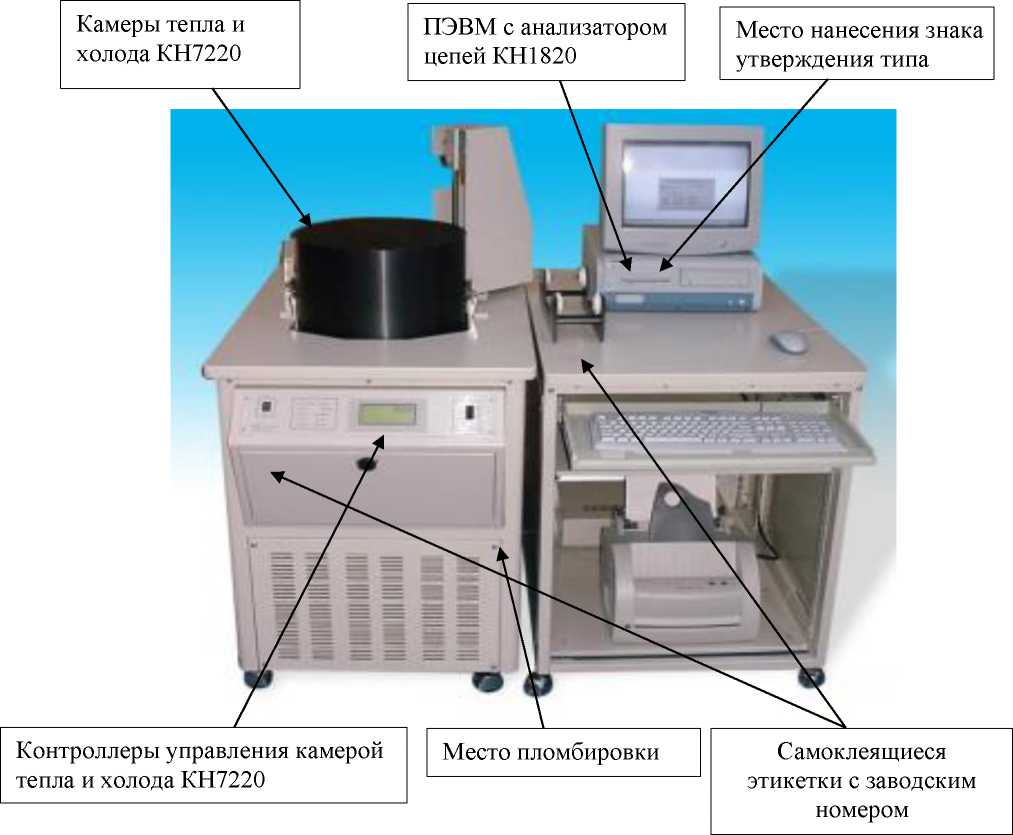

Внешний вид. Установки измерительные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Установки измерительные
Рисунок № 1

Общие сведения

Дата публикации - 05.02.2025
Срок свидетельства -
Номер записи - 196306
ID в реестре СИ - 1423116
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Компания "Kolinker Precision Technology Ltd"
Страна - ГОНКОНГ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Владивосток - город и порт на Дальнем Востоке России, политический, культурный, научный, образовательный и экономический центр региона, административный центр Приморского края, Владивостокского городского округа, а с 13 декабря 2018 года - центр Дальневосточного федерального округа. Расположен на полуострове Муравьева-Амурского, городу подчинены 5 сельских поселений и острова в заливе Петра Великого Японского моря.

Конечный пункт Транссибирской магистрали. Один из крупнейших морских портов Дальневосточного бассейна. Главная база Тихоокеанского флота. Крупнейший научно-образовательный центр Дальневосточного региона, включающий Дальневосточный федеральный университет и Дальневосточное отделение Российской академии наук.

Владивосток - крупный экономический центр Дальнего Востока и лидер среди городов Приморского края, отличающийся концентрацией трудовых, финансовых и производственных ресурсов. Город имеет диверсифицированную экономику, представленную развитыми обрабатывающими производствами (машиностроение, судостроение, судоремонт, производство продуктов питания и т.д.), оптовой и розничной торговлей, сферой услуг, транспортом и связью. В неблагоприятном положении находятся: строительство, сельское хозяйство, энергетика, газо- и водоснабжение. Во Владивостоке зарегистрировано более 46 тысяч предприятий и организаций, 92,9% из них - частные.

Отчет "Анализ рынка поверки в Владивостоке" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Владивосток.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№236 от 2025.02.03 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Установки измерительные (КН7700)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Компания "Kolinker Precision Technology Ltd"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94518-25

Установки измерительные, КН7700
Компания "Kolinker Precision Technology Ltd" (ГОНКОНГ )
ОТ
МП
1 год

В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.

Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.

Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.

Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.

В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.

Стоимость 200 руб. или по подписке

Кто поверяет Установки измерительные (КН7700)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • 2 2 0 0 2 2 0

    Стоимость поверки Установки измерительные (КН7700)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (далее - ПО) предназначено для управления работой установки.

    ПО работает под управлением операционной системы Windows 7.

    ПО «TEMPSYS.exe» предназначено для автоматического контроля параметров резонаторов в интервале температуры от минус 60 до плюс 120 °С.

    ПО «KH1800.exe» предназначено для ручного контроля параметров резонаторов в интервале температуры от минус 60 до плюс 120 °С и выбора параметров измерений.

    Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

    Таблица 1 -

    ПО

    данные

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование программного обеспечения

    KH1800.exe

    TEMPSYS.exe

    Номер версии (идентификационный номер) программного

    не ниже

    не ниже

    обеспечения

    13.06

    27.47

    Цифровой идентификатор программного обеспечения

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на лицевую панель установки в виде наклейки и на титульный лист эксплуатационной документации типографским способом


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1.4 «Структура и принцип работы установки» документа «Установка измерительная КН7700. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средствам измерений

    Приказ Росстандарта  от 26  сентября 2022 г. № 2360 «Об утверждении

    государственной поверочной схемы для средств измерений времени и частоты»;

    Приказ Росстандарта  от 16  сентября 2023  г. № 1678 «Об утверждении

    государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц»;

    Приказ Росстандарта от 23 декабря 2022 г. № 3253 «Об утверждении государственной поверочной схемы для средств измерений температуры ГЭТ 34-2020, ГЭТ 35-2021».

    Правообладатель

    Компания «Kolinker Precision Technology Ltd», Гонконг

    Unit C,24/F., Shield Industrial Centre, 84~92 Chai Wan Kok Hong Kong

    Телефон: (852) 3511 2388, факс: (852) 3511 2300

    Web-сайт: http://www.kolinker.com

    Изготовитель

    Компания «Kolinker Precision Technology Ltd», Гонконг
    Unit C,24/F., Shield Industrial Centre, 84~92 Chai Wan Kok Hong Kong
    Телефон: (852) 3511 2388, факс: (852) 3511 2300
    Web-сайт: http://www.kolinker.com
    Street, Tsuen Wan,
    Street, Tsuen Wan,

    Испытательный центр

    Федеральное государственное научно-исследовательский институт измерений»(ФГУП «ВНИИФТРИ») Адрес: 141570, Московская обл., Солнечногорский р-н, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
    Телефон (факс): (495) 526-63-00
    E-mail: office@vniiftri.ru
    Web-сайт: www.vniiftri.ru

    Правообладатель

    Компания «Kolinker Precision Technology Ltd», Гонконг
    Unit C,24/F., Shield Industrial Centre, 84~92 Chai Wan Kok Hong Kong
    Телефон: (852) 3511 2388, факс: (852) 3511 2300
    Web-сайт: http://www.kolinker.com

    Конструктивно установка выполнена в виде блоков и состоит из анализатора цепей КН1820, коммутатора высокочастотного сигнала, камеры тепла и холода КН7220, контроллера управления камерой тепла и холода и ПЭВМ.

    Принцип действия установок основан на формировании тестового сигнала на входе П-образного четырехполюсника, к которому подключен исследуемый резонатор и анализа сигнала после прохождения его через четырехполюсник.

    Определение параметров резонаторов производиться расчетом в соответствии с МЭК 444 -5.

    Характеристики эквивалентной схемы кварцевого резонатора определяются из анализа полной проводимости, используемой в установке, в которой применяется двухточечный итерационный метод. Согласно, этого метода, предполагается получить две частоты, которые находятся в пределах 45° окружности графического представления полной проводимости кварцевого резонатора. Рассчитанные параметры кристалла используются для вывода точных значений этих частот.

    Анализатор цепей КН1820, выполненный в виде платы для ПЭВМ, предназначен для измерений параметров кварцевых резонаторов, помещенных в измерительный четырехполюсник.

    Коммутатор высокочастотного сигнала предназначен для соединения входов и выходов анализатора с входами и выходами четырехполюсников.

    Камера тепла и холода КН7220 предназначена для воспроизведения температуры в интервале от минус 60 до плюс 120 °С.

    Контроллер управления камерой предназначен для управления камерой тепла и холода КН7220.

    Для предотвращения несанкционированного доступа к внутренним частям установки один из винтов крепления корпуса пломбируется.

    Самоклеящиеся этикетки с заводским (серийным) номером №№ 0271, 0272, однозначно идентифицирующими каждый экземпляр установки размещены на лицевых панелях контроллера управления камерой тепла и холода и стойки размещения ПЭВМ.

    Нанесение знака поверки непосредственно на установку не предусмотрено.

    Общий вид установки, место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа, место размещения самоклеящихся этикеток с заводским номером представлены на рисунке 1.

    Внешний вид. Установки измерительные (КН7700), http://oei-analitika.ru

    Рисунок 1 - Общий вид установки место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа


    Таблица 4 - Комплектность установки

    Наименование

    Обозначение

    Количество, шт./экз.

    Установка измерительная КН7700

    КН7700

    1

    Коммутатор высокочастотного сигнала

    -

    1

    Контроллер управления камерой

    -

    1

    Анализатор цепей

    КН1820

    1

    Камера тепла и холода

    КН7220

    1

    ПЭВМ

    -

    1

    Руководство по эксплуатации

    -

    1


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон частот тестового сигнала, МГц

    от 1 до 150

    Пределы допускаемой относительной погрешности установки частоты тестового сигнала.

    ±2'10-7

    Диапазон измерений модуля комплексного коэффициента передачи, дБ

    от -40 до 0

    Пределы допускаемой абсолютной погрешности измерений модуля комплексного коэффициента передачи, при уровне выходной мощности от 50 до 500 мкВт на нагрузке 50 Ом, дБ

    ±2

    Диапазон воспроизведения температуры в камере тепла и холода, °С

    от -60 до +120

    Пределы допускаемой абсолютной погрешности воспроизведения температуры в камере тепла и холода, °С

    ±1

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания установки: - напряжение переменного тока (трехфазное), В

    от 360 до 400

    - частота переменного тока, Гц

    от 48 до 52

    Условия эксплуатации:

    -температура окружающего воздуха, °С

    от +18 до +28

    -относительная влажность окружающего воздуха, %, не более

    80

    Габаритные размеры, мм, не более:

    - высота

    1250

    - ширина

    620

    - длина

    1070

    Масса, кг, не более

    237
