Сведения о средстве измерений: 94509-25 Ротаметры

Номер по Госреестру СИ: 94509-25
94509-25 Ротаметры
(MF1)

Назначение средства измерений:
Ротаметры MF1 (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов, в том числе под давлением и высокой температуры.

сертификация программного обеспечения
Внешний вид. Ротаметры, http://oei-analitika.ru рисунок № 1
Внешний вид.
Ротаметры
Рисунок № 1
Внешний вид. Ротаметры, http://oei-analitika.ru рисунок № 2
Внешний вид.
Ротаметры
Рисунок № 2

Общие сведения

Дата публикации - 04.02.2025
Срок свидетельства - 31.01.2030
Номер записи - 196297
ID в реестре СИ - 1423077
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - "Beijing MASTER Instruments Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№222 от 2025.01.31 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Ротаметры (MF1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Beijing MASTER Instruments Co., Ltd"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94509-25
31.01.2030
Ротаметры, MF1
"Beijing MASTER Instruments Co., Ltd" (КИТАЙ )
ОТ
МП
4 года

Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.

Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.

Стоимость 200 руб. или по подписке

Кто поверяет Ротаметры (MF1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Ротаметры (MF1)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) ротаметров является встроенным. Разделения ПО на метрологически значимую часть и метрологически незначимую часть нет.

Встроенное ПО выполняет функции обработки измерительной информации, отображения измерительной информации на жидкокристаллическом дисплее, а также преобразования её в виде нормированных сигналов (токовых, цифровых и/или частотно-импульсных). Метрологические характеристики средства измерений нормированы с учётом влияния программного обеспечения.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FLOATS

Номер версии (идентификационный номер) ПО

17.08.xx

Примечание - Где «х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО.


Знак утверждения типа

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на маркировочную табличку ротаметра лазерной гравировкой.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 1.3 руководства по эксплуатации РЭ MF12407V1.х.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;

Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Техническая документация «Beijing MASTER Instruments Co., Ltd», КНР.

Правообладатель

«Beijing MASTER Instruments Co., Ltd», КНР

Адрес: Building 1, Yard 15, Guangju Street, Tongzhou District, Beijing, China Телефон: +86 010-84859894

E-mail: cbmaster@163.com

Web-сайт: www.master18.com

Изготовитель

«Beijing MASTER Instruments Co., Ltd», КНР
Адрес: Building 1, Yard 15, Guangju Street, Tongzhou District, Beijing, China Телефон: +86 010-84859894
E-mail: cbmaster@163.com
Web-сайт: www.master18.com

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
E-mail: info@rostest.ru
Телефон/факс: +7 (495) 437-37-29 / 437-56-66
Web-сайт: https://www.rostest.ru

Правообладатель

«Beijing MASTER Instruments Co., Ltd», КНР
Адрес: Building 1, Yard 15, Guangju Street, Tongzhou District, Beijing, China Телефон: +86 010-84859894
E-mail: cbmaster@163.com
Web-сайт: www.master18.com

Принцип действия ротаметров основан на зависимости положения динамического равновесия поплавка, перемещающегося внутри трубки, от расхода измеряемой среды.

Ротаметры состоят из проточной части и измерительного преобразователя. Проточная часть ротаметров выполнена в виде цельнометаллической трубки с измерительным кольцом и поплавка переменного сечения с магнитом. Магнит через трубку из немагнитного металла взаимодействует с магнитом механического отсчётного устройства измерительного преобразователя, которое преобразует линейное перемещение поплавка в угловое перемещение стрелки. Шкала ротаметров градуируется по индивидуальному заказу.

Ротаметры имеют исполнения для монтажа в горизонтальном или вертикальном положении.

Проточная часть и поплавок могут быть изготовлены из различных сталей (304, 304L, 316, 316L, 304/PTFE, 316/PTFE), Хастеллоя (В, С), титана.

Ротаметры могут иметь жидкокристаллический дисплей для отображения измеряемых параметров.

Ротаметры могут иметь аналоговый выход (4 - 20) мА. Передача данных в систему верхнего уровня осуществляется по протоколу HART. Также возможно наличие релейного выхода.

Общий вид ротаметров представлен на рисунке 1. Пломбировка ротаметров не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, а также знак утверждения типа наносятся на маркировочную табличку на корпус ротаметра. Указание места нанесения заводского номера и знака утверждения типа изображено на рисунке 2.

Внешний вид. Ротаметры (MF1), http://oei-analitika.ru

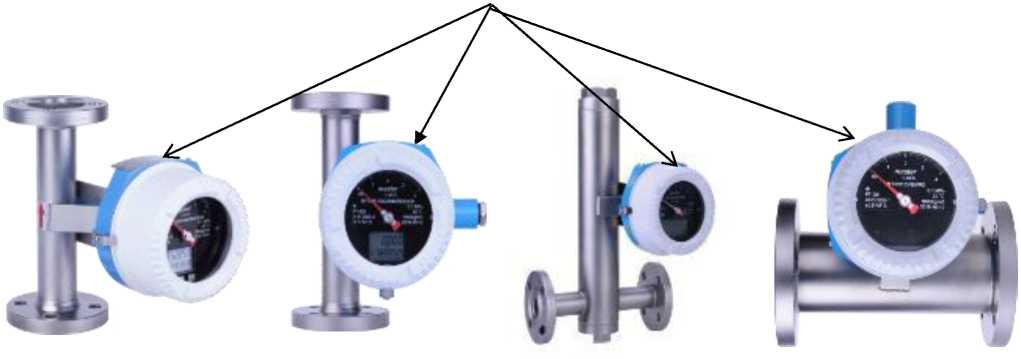

Рисунок 1 - Внешний вид ротаметров MF1 и указание мест нанесения заводского номера и знака утверждения типа
