Номер по Госреестру СИ: 94505-25
94505-25 Приборы для ультразвуковой диагностики структуры высоковольтного фарфора
(УДС2ВФ-ЦИВОМ-ЭП)
Назначение средства измерений:
Приборы для ультразвуковой диагностики структуры высоковольтного фарфора УДС2ВФ-ЦИВОМ-ЭП (далее по тексту - приборы) предназначены для измерения временных интервалов и ослабления амплитуд импульсных электрических сигналов, получаемых с ультразвуковых преобразователей при проведении диагностики структуры высоковольтного фарфора, а также формирования зондирующих электрических импульсов.
Внешний вид.
Приборы для ультразвуковой диагностики структуры высоковольтного фарфора
Рисунок № 1
Внешний вид.
Приборы для ультразвуковой диагностики структуры высоковольтного фарфора
Рисунок № 2
Внешний вид.
Приборы для ультразвуковой диагностики структуры высоковольтного фарфора
Рисунок № 3
Общие сведения
Дата публикации - 03.02.2025
Срок свидетельства - 31.01.2030
Номер записи - 196293
ID в реестре СИ - 1423073
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УДС 2ВФ-ЦИВОМ-ЭП,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Центр испытаний высоковольтных фарфоровых изоляторов" (ООО "ЦИВФИ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№222 от 2025.01.31 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Приборы для ультразвуковой диагностики структуры высоковольтного фарфора (УДС2ВФ-ЦИВОМ-ЭП)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Центр испытаний высоковольтных фарфоровых изоляторов" (ООО "ЦИВФИ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94505-25 31.01.2030 |
Приборы для ультразвуковой диагностики структуры высоковольтного фарфора, УДС2ВФ-ЦИВОМ-ЭП Общество с ограниченной ответственностью "Центр испытаний высоковольтных фарфоровых изоляторов" (ООО "ЦИВФИ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Кто поверяет Приборы для ультразвуковой диагностики структуры высоковольтного фарфора (УДС2ВФ-ЦИВОМ-ЭП)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Приборы для ультразвуковой диагностики структуры высоковольтного фарфора (УДС2ВФ-ЦИВОМ-ЭП)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Обработка результатов измерений, изменение параметров контроля, создание сохранение файлов с данными контроля осуществляется с помощью встроенного программного обеспечения (далее по тексту - ПО). Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование встроенного ПО |
УДС2ВФ |
|
Номер версии (идентификационный номер) встроенного ПО |
2.5 и выше |
|
Цифровой идентификатор встроенного ПО |
отсутствует |
Влияние программного обеспечения на метрологические характеристики учтено при их нормировании. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта «Прибор для ультразвуковой диагностики структуры высоковольтного фарфора УДС2ВФ-ЦИВОМ-ЭП. Паспорт».
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Проведение измерений» руководства по эксплуатации «Приборы для ультразвуковой диагностики структуры высоковольтного фарфора УДС2ВФ-ЦИВОМ-ЭП. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц».
ПравообладательОбщество с ограниченной ответственностью «Центр испытаний высоковольтных фарфоровых изоляторов» (ООО «ЦИВФИ»)
ИНН 7813640497
Юридический адрес: 198322, г. Санкт-Петербург, вн. тер. г. муниципальный округ
Южно-Приморский, наб. Дудергофского канала, д. 4, к. 1, стр. 1, кв. 117 Телефон: 8-911-161-18-63
E-mail: civom@bk.ru
Изготовитель
Общество с ограниченной ответственностью «Центр испытаний высоковольтных фарфоровых изоляторов» (ООО «ЦИВФИ»)ИНН 7813640497
Адрес: 198322, г. Санкт-Петербург, вн. тер. г. муниципальный округ
Южно-Приморский, наб. Дудергофского канала, д. 4, к. 1, стр. 1, кв. 117 Телефон: 8-911-161-18-63
Е-mail: civom@bk.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области» (ФБУ «Тест-С.-Петербург»)Адрес: 190020, г. Санкт-Петербург, ул. Курляндская, д. 1
Телефон: 8 (812) 244-62-28, 8 (812) 244-12-75
Факс: 8 (812) 244-10-04
E-mail: letter@rustest.spb.ru
Правообладатель
Общество с ограниченной ответственностью «Центр испытаний высоковольтных фарфоровых изоляторов» (ООО «ЦИВФИ»)ИНН 7813640497
Юридический адрес: 198322, г. Санкт-Петербург, вн. тер. г. муниципальный округ
Южно-Приморский, наб. Дудергофского канала, д. 4, к. 1, стр. 1, кв. 117 Телефон: 8-911-161-18-63
E-mail: civom@bk.ru
Принцип действия приборов основан на измерении временных интервалов и ослабления амплитуд акустических сигналов прохождения ультразвуковых колебаний (далее по тексту - УЗК) через фиксированную базу на объекте контроля (далее по тексту - ОК), с целью последующего вычисления скорости и затухания УЗК в материале. Возбуждение и прием акустического импульса в ОК осуществляется ультразвуковыми преобразователями, устанавливаемыми на поверхность ОК через слой контактной смазки. Для возбуждения акустического импульса прибор формирует высокочастотные зондирующие электрические импульсы частотой 2,5 или 5,0 МГц, подаваемые на вход преобразователя. Акустические сигналы, принимаемые преобразователями, поступают в виде электрических сигналов на вход приемника прибора, где производится аналого-цифровое преобразование сигнала, его детектирование и вывод на дисплей прибора в виде амплитудно-временной развертки.
Конструктивно прибор выполнен в виде электронного блока, к которому через кабели подключаются ультразвуковые пьезоэлектрические преобразователи (далее по тексту - ПЭП). Органы управления прибором размещены на верхней, передней и боковых панелях прибора. Прибор оснащен встроенным и навесным аккумуляторами, которые совместно обеспечивают до 10 часов непрерывной работы.
Фотографии общего вида прибора приведены на рисунках 1-3.

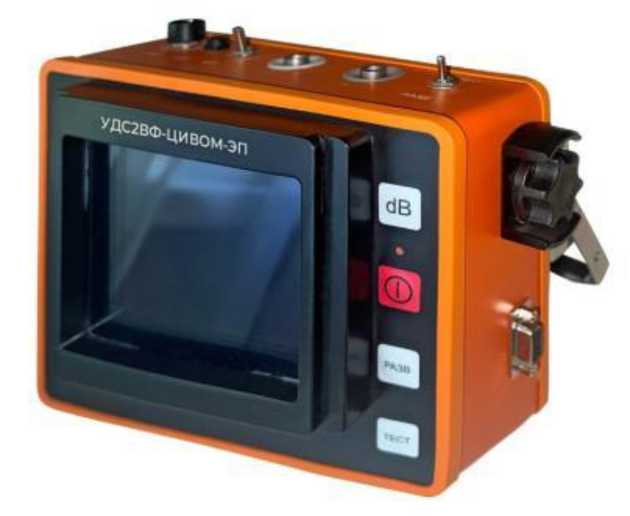

Рисунок 1 - Общий вид прибора

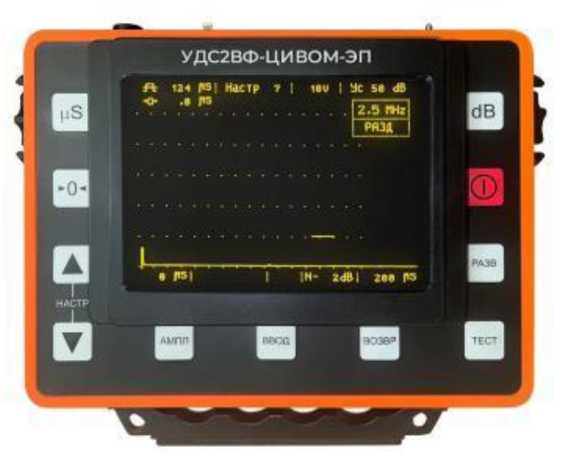

Рисунок 2 - Вид прибора со стороны лицевой панели
Место нанесения заводского номера
Место пломбирования

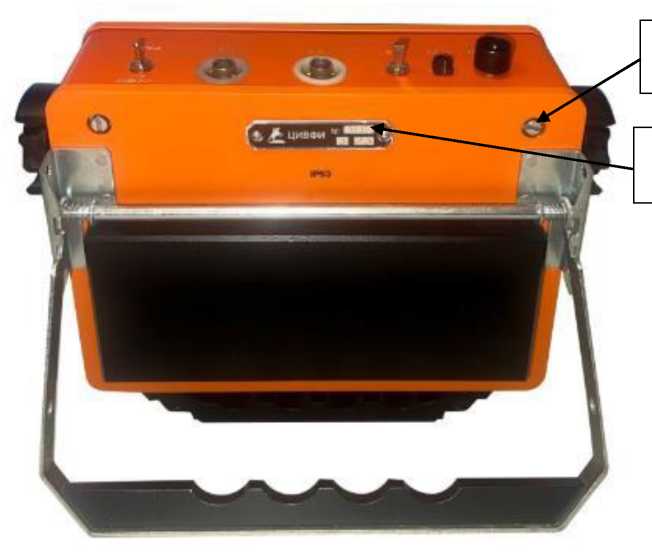

Рисунок 3 - Вид прибора со стороны задней панели
Область применения приборов: электросетевые и промышленные предприятия, в том числе нефте- и газадобычи, производства и распределения, электрифицированного железнодорожного транспорта, атомной электроэнергетики.
Объектами контроля являются следующие виды изоляторов, изготовленные из высоковольтного электротехнического фарфора:
- опорно-стержневые изоляторы;
- полые фарфоровые покрышки воздушных выключателей;
- полые фарфоровые покрышки маломасляных выключателей.
Дефекты структуры фарфора определяются в соответствии с методикой «Ультразвуковой неразрушающий контроль высоковольтных фарфоровых изоляторов на монтаже, в эксплуатации и у изготовителя. Методика проведения контроля» по изменению скорости прохождения УЗК через контролируемый участок изделия, а также теневым и эхо-импульсным методами.
Информация о режиме работы прибора, результаты измерений и развертка отображается на электролюминесцентном дисплее в специально отведенных местах.
Нанесение знака поверки на прибор не предусмотрено.
Пломбирование прибора производится на крепежный болт корпуса электронного блока со стороны задней панели.
Заводской номер в цифровом формате ударным методом (клеймением) наносится на информационную табличку прибора, расположенную на задней панели прибора.
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Блок электронный |
— |
1 |
|
Тубус со шторками |
- |
1 |
|
Блок питания аккумуляторный |
— |
1 |
|
Кабель блока питания аккумуляторного |
- |
1 |
|
ПЭП прямой совмещенный |
П111-2,5-К12 |
1 |
|
ПЭП прямой совмещенный |
П111-5-К6 |
2 |
|
ПЭП с концентратором |
Ш11-2,5-К12Ф |
1 |
|
ПЭП раздельно-совмещенный |
П112-5-4х4 |
1 |
|
ПЭП наклонный |
П121-5-40-ММ |
2 |
|
ПЭП наклонный |
П121-5-45-ММ |
2 |
|
ПЭП наклонный |
П121-5-50-ММ |
1 |
|
ПЭП наклонный |
П121-5-55-ММ |
1 |
|
ПЭП наклонный |
П121-5-60-ММ |
1 |
|
ПЭП наклонный |
П121-5-65-ММ |
1 |
|
Кабель переходной (1,5м) |
- |
4 |
|
Кабель (5 м) |
- |
3 |
|
Кабель (3 м) |
- |
1 |
|
Образец стандартный СО-3Р |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Паспорт |
- |
1 |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений временных интервалов, мкс |
от 3 до 1750 |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс |
± (0,2 + 0,001 • t), где t - измеряемый временной интервал, мкс |
|
Дискретность измерений временных интервалов, мкс |
0,1 |
|
Диапазон установки усиления приемника, дБ |
от 0 до 84 |
|
Пределы допускаемой абсолютной погрешности установки усиления приемника, дБ |
± (2 + 0,03 • N), где N - устанавливаемое усиление приемника, дБ |
|
Дискретность установки усиления приемника, дБ |
1 |
|
Диапазон измерений ослабления амплитуд сигналов, дБ |
от 6 до 76*) |
|
Пределы допускаемой абсолютной погрешности ослабления амплитуд сигналов, дБ |
± (2 + 0,03 • А), где А - измеряемое ослабление амплитуд, дБ*) |
|
Дискретность измерений ослабления амплитуд сигналов, дБ |
1 |
|
*) В связи с принятой методикой проведения контроля высоковольтных фарфоровых изоляторов ослабление амплитуд сигналов отображается в приборе в виде отрицательных значений. | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Пределы регулировки длительности зоны наблюдения сигналов на экране индикатора, мкс |
от 32 до 1750 |
|
Пороговая условная чувствительность преобразователей, дБ, не более: | |
|
П111-2,5-К12 |
28 |
|
П111-2,5-К12Ф |
32 |
|
П121-5-40-ММ |
22 |
|
П121-5-45-ММ |
24 |
|
П121-5-50-ММ |
28 |
|
П121-5-55-ММ |
30 |
|
П121-5-60-ММ |
36 |
|
П121-5-65-ММ |
40 |
|
П111-5-К6 |
30 |
|
П112-5-4х4 |
28 |
|
Тип питания |
автономный источник |
|
питания, установленный в корпусе электронного блока и | |
|
сетевой источник питания | |
|
Габаритные размеры электронного блока со встроенной аккумуляторной батареей, мм, не более: | |
|
- ширина |
250 |
|
- высота |
210 |
|
- глубина |
100 |
|
Масса электронного блока со встроенной аккумуляторной батареей питания, без комплекта ЗИП, кг, не более |
3 |
|
Рабочие условия применения: - диапазон температуры окружающего воздуха, °С |
от -10 до +50 |
|
- относительная влажность воздуха при температуре +35 °С и более низких температурах без конденсации влаги, %, не более |
98 |
|
Степень защиты, обеспечиваемой оболочками |
IP53 |
|
Средняя загрузка при круглосуточной работе, ч, не более |
8 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
