Сведения о средстве измерений: 94499-25 Анализаторы жидкости промышленные

Номер по Госреестру СИ: 94499-25
94499-25 Анализаторы жидкости промышленные
(AQUIS 500 CR)

Назначение средства измерений:
Анализаторы жидкости промышленные AQUIS 500 CR (далее - анализаторы) предназначены для измерений удельной электрической проводимости жидких сред.

сертификация программного обеспечения
Внешний вид. Анализаторы жидкости промышленные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы жидкости промышленные
Рисунок № 1
Внешний вид. Анализаторы жидкости промышленные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Анализаторы жидкости промышленные
Рисунок № 2

Общие сведения

Дата публикации - 04.02.2025
Срок свидетельства -
Номер записи - 196287
ID в реестре СИ - 1423067
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

AQUIS 500 CR,

Производитель

Изготовитель - Фирма "JUMO GmbH & Co.KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.

На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.

Бесплатный

Статистика

Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№222 от 2025.01.31 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Анализаторы жидкости промышленные (AQUIS 500 CR)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "JUMO GmbH & Co.KG"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94499-25

Анализаторы жидкости промышленные, AQUIS 500 CR
Фирма "JUMO GmbH & Co.KG" (ГЕРМАНИЯ )
ОТ
МП
1 год

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы жидкости промышленные (AQUIS 500 CR)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
(RA.RU.313740)
  • AQUIS 500 CR
  • 8 8 8 0 0 8 8 0
    ООО "НМОП"
    (RA.RU.311359)
  • нет модификации
  • 2 2 2 0 0 2 2 0

    Стоимость поверки Анализаторы жидкости промышленные (AQUIS 500 CR)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Встроенное программное обеспечение вторичного преобразователя выполняет функции управления работой средства измерений, включая его градуировку, диагностику его состояния, состояния датчика, состояния батареи питания, считывания и сохранения результатов измерений.

    Уровень защиты ПО от непреднамеренного и преднамеренного изменения соответствует уровню «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1. Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    -

    Номер версии (идентификационный номер) ПО, не ниже

    212.13.01

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта и Руководства по эксплуатации типографским методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 6 «Эксплуатация» документа «Анализатор жидкости промышленный AQUIS 500 CR. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2771.

    Правообладатель

    Фирма «JUMO GmbH & Co.KG», Германия

    Адрес: Moritz-Juchheim-Str 1 36039 Fulda, Germany

    Телефон: +49 661 6003-0 Факс: +49 661 6003-500

    E-mail: mail@jumo.net

    Изготовитель

    Фирма «JUMO GmbH & Co.KG», Германия
    Адрес: Moritz-Juchheim-Str 1 36039 Fulda, Germany
    Телефон: +49 661 6003-0 Факс: +49 661 6003-500
    E-mail: mail@jumo.net

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
    Телефон: +7 (495)437-55-77, факс: +7 (495)437-56-66
    E-mail: office@vniims.ru
    Web-сайт: www.vniims.ru

    Правообладатель

    Фирма «JUMO GmbH & Co.KG», Германия
    Адрес: Moritz-Juchheim-Str 1 36039 Fulda, Germany
    Телефон: +49 661 6003-0 Факс: +49 661 6003-500
    E-mail: mail@jumo.net

    Принцип действия анализаторов при измерении удельной электрической проводимости основан на измерении сопротивления между электродами в первичном преобразователе. Удельная электрическая проводимость - это величина обратно пропорциональная сопротивлению.

    Конструктивно анализатор состоит из вторичного преобразователя AQUIS 500 CR модификации 202565/20-888-000-000-000-25/000 и первичного преобразователя (датчика   УЭП) модификации 202924/10-0001-1003-104-37-88-26/000. Вторичный

    преобразователь выполнен в виде окрашенного микропроцессорного блока с жидкокристаллическим дисплеем и пленочной клавиатурой. К нему подключен первичный преобразователь, выполненный из нержавеющей стали с корпусом из ПВДФ (поливинилиденфторида), являющийся двухэлектродной ячейкой и имеющий встроенный датчик температуры Pt100, который может применяться для термокомпенсации. Предусмотрена возможность приведения результатов измерений УЭП к температуре плюс 20 °С или плюс 25 °С с помощью ПО вторичного преобразователя за счет ввода в память прибора коэффициента температуры. Предусмотрен ввод сигнала от преобразователя температуры, встроенного непосредственно в преобразователь, так и от отдельного температурного датчика.

    Серийный номер в цифровом формате нанесен методом термопечати на боковую панель вторичного преобразователя.

    анализаторам данного 0309389201522280021,

    как первичный

    на этикетку

    К номерами 0500231601523010001, 0308572701522250012, 0310418701522310024, 0310418701522310008, 0310418701522310021 в комплекте с первичными преобразователями модификации 202924/10-0001-1003-104-37-88-26/000.

    Пломбирование анализатора не предусмотрено.

    Общий вид анализатора и место нанесения серийного номера представлены на рисунке 1, вид этикетки - на рисунке 2.

    Нанесение знака поверки на средство измерений не предусмотрено.

    типа относятся анализаторы с

    0308572701522250009,

    серийными

    0310418701522310015,

    Место нанесения серийного номера

    Внешний вид. Анализаторы жидкости промышленные (AQUIS 500 CR), http://oei-analitika.ru

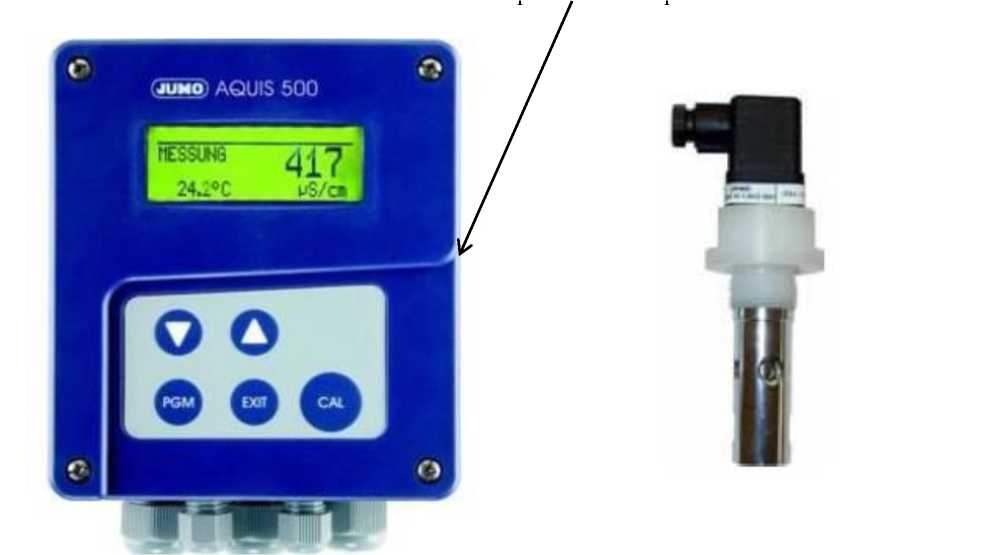

    Рисунок 1 - Общий вид анализаторов жидкости промышленных AQUIS 500 CR (вторичный и первичный преобразователь)

    Внешний вид. Анализаторы жидкости промышленные (AQUIS 500 CR), http://oei-analitika.ru

    JLIMO GmbH & Со. KG 35035 Fdiflj Ger"!*/»/

    ’                   .ju.*we nt:

    Тус 202565,20-888-000-000-000-25/000

    ■—Т АС'ОС 20..30V -15/+10%        < 14VA

    , F-Nr 0310418701522310008 TN. 00494 W5

    Рисунок 2 - Вид этикетки с серийным номером


    Таблица 4 - Комплектность

    AQUIS 500 CR

    жидкости

    Наименование

    Обозначение

    Количество

    Анализатор жидкости промышленный в составе:

    AQUIS 500 CR

    1 шт.

    вторичный преобразователь AQUIS 500 CR

    202565/20-888-000-000-

    000-25/000

    1 шт.

    первичный преобразователь (датчик УЭП)

    02924/10-0001-1003-104-

    37-88-26/000

    1 шт.

    Набор комплектующих

    -

    1 компл.

    Паспорт

    -

    1 экз.

    Руководство по эксплуатации

    -

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 2 -

    Наименование характеристики

    Значение

    Диапазон измерений удельной электрической проводимости, мкСм/см

    от 0,050 до 100

    Пределы допускаемой погрешности, %:

    - приведенной1) в поддиапазоне от 0,050 до 10,0 мкСм/см включ.

    ±3

    - относительной в поддиапазоне св. 10,0 до 100 мкСм/см

    ±3

    1) Нормирующее значение - разность между верхним и нижним пределами поддиапазона измерений

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Номинальное значение константы первичного преобразователя, см-1

    К = 0,01

    Диапазон допускаемых значений константы первичного преобразователя, см-1

    0,002 до 0,05

    Потребляемая мощность, Вт, не более

    11

    Параметры питания:

    - напряжение постоянного тока, В

    от 20 до 30

    - частота переменного тока, Гц

    от 48 до 63

    Габаритные размеры, мм, не более: первичного преобразователя

    - длина

    145

    - диаметр

    45

    вторичного преобразователя

    - ширина

    149

    - высота

    161

    - глубина

    77

    Масса, кг, не более:

    - первичного преобразователя (без соединительного кабеля)

    0,2

    - вторичного преобразователя

    0,9

    Условия эксплуатации:

    - температура окружающего воздуха, оС

    от +5 до +55

    - относительная влажность окружающего воздуха, %, не более

    95
