Номер по Госреестру СИ: 94498-25
94498-25 Потенциостаты
(ElectroSens®)
Назначение средства измерений:
предназначены электродах
Потенциостаты ElectroSens® (далее - потенциостаты) для воспроизведения напряжения постоянного тока на рабочих электрохимической ячейки в процессе электрохимических исследований.
Внешний вид.
Потенциостаты
Рисунок № 1
Общие сведения
Дата публикации - 04.02.2025
Срок свидетельства - 31.01.2030
Номер записи - 196286
ID в реестре СИ - 1423066
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "НАУКА-ЭЛЕКТРО" (ООО "НАУКА-ЭЛЕКТРО")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№222 от 2025.01.31 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Потенциостаты (ElectroSens®)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "НАУКА-ЭЛЕКТРО" (ООО "НАУКА-ЭЛЕКТРО")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94498-25 31.01.2030 |
Потенциостаты, ElectroSens® Общество с ограниченной ответственностью "НАУКА-ЭЛЕКТРО" (ООО "НАУКА-ЭЛЕКТРО") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Кто поверяет Потенциостаты (ElectroSens®)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Потенциостаты (ElectroSens®)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) микроконтроллера потенциостатов, основанное на использовании библиотеки Teensy's Core микроконтроллера Teensy 3.2, записывается в энергонезависимую память при выпуске из производства и не может быть изменено в процессе эксплуатации. Идентификация ПО не предусмотрена. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским или иным пригодным способом на маркировочную табличку потенциостатов, а также на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа» документа «Потенциостат ElectroSens®.
Руководство по эксплуатации» НЕРД.411572.01 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
НЕРД.411572.001 ТУ Потенциостат ElectroSens®. Технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения».
ПравообладательОбщество с ограниченной ответственностью «НАУКА-ЭЛЕКТРО»
(ООО «НАУКА-ЭЛЕКТРО»)
ИНН 780 169 4554
Юридический адрес: 199178, г. Санкт-Петербург, вн.тер.г. муниципальный округ
Васильевский, пр-кт Малый В.О., д. 62, к. 1, лит. А, помещ. 178Н, раб. место 7
Изготовитель
ответственностью«НАУКА-ЭЛЕКТРО»
Общество с ограниченной
(ООО «НАУКА-ЭЛЕКТРО»)
ИНН 780 169 4554
Юридический адрес: 199178, г. Санкт-Петербург, вн.тер.г. муниципальный округ Васильевский, пр-кт Малый В.О., д. 62, к. 1, лит. А, помещ. 178Н, раб. место 7 Адрес осуществления деятельности: 191002, г. Санкт-Петербург, ул. Ломоносова, д. 9
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон +7 (343) 350-26-18, факс +7 (343) 350-20-39
E-mail: uniim@uniim.ru
Web-сайт: www.uniim.ru
Принцип действия потенциостатов основан на обеспечении заданного закона изменения потенциала при электрохимических измерениях путем формирования регулируемого и стабилизированного напряжения постоянного тока, которое не зависит от процессов, происходящих в электрохимической ячейке.
Потенциостаты состоят из печатной платы с распаянными электронными компонентами, микроконтроллера и пластикового корпуса, окрашиваемого в цвета по выбору изготовителя.
Печатная плата представляет из себя электрическую схему, в основе которой находится микроконтроллер с интерфейсом USB, который служит для передачи данных от потенциостата к персональному компьютеру (ПК), с установленным программным обеспечением с открытым исходным кодом Rodeostat, и обратно, а также для обеспечения электропитания схемы. Контакты микроконтроллера подключены к элементам платы, которые выполняют функцию аналоговой обработки сигнала. Чтобы организовать электропитание схемы аналоговой обработки сигнала с операционными усилителями, на плате установлен аналоговый преобразователь постоянного тока. Схема аналоговой обработки сигнала подаёт напряжение на измерительный электрод и, измерив ток электрода, возвращает полученное значение на микроконтроллер, который, в свою очередь, обрабатывает результаты измерений и отправляет их на ПК по интерфейсу USB.
Заводской номер, состоящий из арабских цифр, наносится типографским или иным пригодным методом на маркировочную табличку.
Пломбирование средства измерений не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

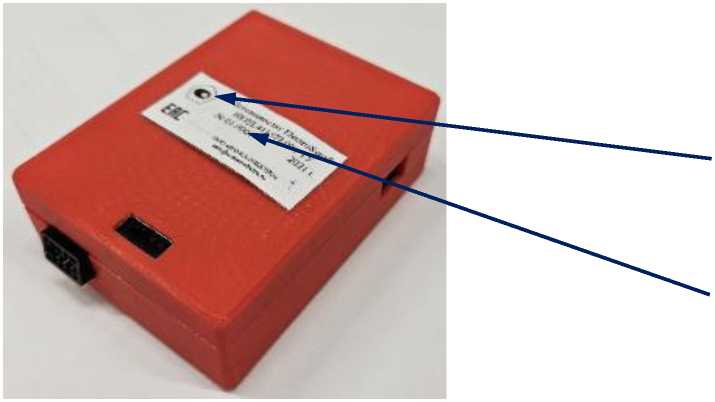

Общий вид средства измерений с указанием мест нанесения знака утверждения типа и заводского номера приведен на рисунке 1.
Место нанесения
заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид средства измерений с указанием мест нанесения знака утверждения типа и заводского номера
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от - 2 до + 2 |
|
Пределы допускаемой приведенной погрешности воспроизведений напряжения постоянного тока, % (нормирующее значение - верхний предел диапазона воспроизведений) |
± 10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов |
1 |
|
Потребляемая мощность, Вт, не более |
5 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
30 |
|
- ширина |
70 |
|
- длина |
100 |
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от + 5 до + 35 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 96 до 104 |
|
Время непрерывной работы, ч, не более |
5 |
|
Средняя наработка до отказа, ч |
45000 |
|
Средний срок службы, лет, не менее |
5 |
