Номер по Госреестру СИ: 94478-25
94478-25 Счетчики электрической энергии постоянного тока электронные
(МУР 1001.5 SmartOn СКВТ)
Назначение средства измерений:
Счетчики электрической энергии постоянного тока электронные МУР 1001.5 SmartOn СКВТ (далее - счетчики) предназначены для измерения и учета потребленной и возвращенной электрической энергии в электрических сетях постоянного тока.
Внешний вид.
Счетчики электрической энергии постоянного тока электронные
Рисунок № 1
Внешний вид.
Счетчики электрической энергии постоянного тока электронные
Рисунок № 2
Внешний вид.
Счетчики электрической энергии постоянного тока электронные
Рисунок № 3
Общие сведения
Дата публикации - 31.01.2025
Срок свидетельства - 29.01.2030
Номер записи - 196283
ID в реестре СИ - 1423005
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Арго-про" (ООО "Арго-про")
Страна - РОССИЯ
Населенный пункт - г. Иваново
Уведомление о начале осуществления предпринимательской деятельности -
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№185 от 2025.01.29 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Счетчики электрической энергии постоянного тока электронные (МУР 1001.5 SmartOn СКВТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Арго-про" (ООО "Арго-про")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94478-25 29.01.2030 |
Счетчики электрической энергии постоянного тока электронные, МУР 1001.5 SmartOn СКВТ Общество с ограниченной ответственностью "Арго-про" (ООО "Арго-про") (РОССИЯ г. Иваново) |
ОТ МП |
4 года |
Справочник является модернизированной копией реестра "Утверждённые типы средств измерений" (https://fgis.gost.ru/fundmetrology/registry/4) и содержит сведения о типах СИ, применяемых в сфере обеспечения единства измерений.
В отличии от официального Реестра справочник имеет систему предварительных фильтров:
- по типу производства (серийное или единичное);
- по группам стран (отечественные, импортные или все типы СИ);
- по наличию поверок в ФГИС АРШИН;
- по областям измерений.
Данные выводятся одной таблицей без необходимости "проваливаться" в каждую из записей для уточнения сведений. При наличии ОТ и МП приводится ссылка на ФГИС АРШИН. В таблице реализована система поиска и сортировки по любому из полей.
Справочник содержит более 100 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Счетчики электрической энергии постоянного тока электронные (МУР 1001.5 SmartOn СКВТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Счетчики электрической энергии постоянного тока электронные (МУР 1001.5 SmartOn СКВТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) выполняет функции управления режимами работы счетчика, сбора данных о потреблении электрической энергии, их математической обработке, хранения и передачи информации.
метрологически значимую часть, контрольная на стадии его производства. Метрологические влияния ПО.
Идентификационные данные (признаки) приведены в таблицах 1 и 2.
ПО счетчиков разделено на встроенное и внешнее - «Конфигуратор СКВТ» и имеет сумма которой записывается в счетчик характеристики нормированы с учетом метрологически значимой части ПО
Таблица 1 - ПО встроенное
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СКВТ 1001.5-00 |
|
Номер версии (идентификационный номер ПО) |
не ниже v.32.01А-0 |
|
Цифровой идентификатор ПО |
5FEA |
|
Другие идентификационные данные |
- |
Таблица 2 - ПО
СКВТ»
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СКВТ 1001.5-10 |
|
Номер версии (идентификационный номер ПО) |
не ниже v.412.0 |
|
Цифровой идентификатор ПО |
AB13FDA7 |
|
Другие идентификационные данные |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений высокий по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на маркировочную этикетку счетчика и титульный лист формуляра методом офсетной печати.
Сведения о методиках измерений
Сведения о методиках (методах измерений)приведены в руководстве по эксплуатации АПГУ.410110.003РЭ в разделе 1.4 «Устройство и работа» и разделе 2.2 «Подготовка к использованию».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
ГОСТ 10287-83 «Счетчики электрические постоянного тока. Общие технические условия»;
АПГУ.411152.003ТУ «Счетчики электрической энергии постоянного тока электронные;
МУР 1001.5 SmartOn СКВТ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью Научно - технический центр «Арго» (ООО НТЦ «Арго»)
ИНН 3731016900
Юридический адрес: 153000, г. Иваново, ул. Комсомольская, д. 26
Телефон/факс: 8 (4932) 34-56-77
E-mail: post@argoivanovo.ru
Изготовитель
Общество с ограниченной ответственностью «Арго-про» (ООО «Арго-про») ИНН 3702702422Адрес: 153000, г. Иваново, ул. Комсомольская, д. 26 Телефон/факс: 8 (4932) 34-56-77
Е-mail: post@argoivanovo.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон (факс): 8 (495) 655-30-87
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью Научно - технический центр «Арго» (ООО НТЦ «Арго»)ИНН 3731016900
Юридический адрес: 153000, г. Иваново, ул. Комсомольская, д. 26
Телефон/факс: 8 (4932) 34-56-77
E-mail: post@argoivanovo.ru
Принцип действия счетчиков основан на операциях перемножения мгновенных значений величин, пропорциональных силе тока и напряжению и последующем вычислении значений электрической энергии на интервалах времени.
Счетчик имеет три измерительных независимых канала, осуществляющих измерение электрической энергии в двух направлениях - потребление и возврат.
Электрическая энергия, вычисленная на интервалах времени, суммируется в накопительных регистрах.
Сигнал, пропорциональный силе тока, снимается с внешних шунтов (от 0 до 75 мВ) и/или поступает от датчиков тока с унифицированными выходами тока (токовая петля) и/или напряжения (от 0 до 5 В).
Счетчики выпускаются в двух исполнениях: с измерением тока в плюсовой цепи (ОП) и/или в минусовой цепи (ОМ).
Программное обеспечение счетчиков ограничивает доступ к результатам измерения электрической энергии только возможностью их считывания.
Для считывания информации со счетчиков используются встроенные в счетчики каналы связи Wi-Fi, Bluetooth, GSM, радиоканал LoRa или RS-485.
Вывод информации производится на персональный компьютер, смартфон или планшет через web-браузер.
Электропитание счетчиков осуществляется от сети постоянного тока.
Ход часов, при отсутствии внешнего электропитания, обеспечивается с помощью встроенной батареи.
Счетчики обеспечивают ведение журнала событий , в котором фиксируются сведения о нарушении электронных пломб.
Структура условного обозначения счетчиков приведена на рисунке 1.
Внешний вид счетчика, с указанием мест пломбирования, нанесения знака утверждения типа и заводского номера приведен на рисунках 2 и 3. Заводской номер наносится на корпус счетчика, в виде цифрового кода лазерной гравировкой.
Нанесение знака поверки на корпус счетчиков не предусмотрено, знак поверки наносится в формуляр и/или в свидетельство о поверке в виде оттиска.
МУР 1001.5 SmartOn СКВТ-Х - Х-Х-Х-Х-Х
Исполнение: ОП, ОМ
Канал связи: RS-485, LoRa, GSM, WiFi, B-th
Вх. сигн. силы тока: 75-0-75 мВ, 5-0-5 В, 20-4-20 мА
Номинальный ток: от 50 до 10 000 А Номинальное напряжение: от 100 до 1000 В Класс точности: 0,5 или 1,0
Рисунок 1 - структура условного обозначения счетчиков
Конструкция счетчиков предусматривает возможность пломбирования корпуса, при выпуске из производства, мастичной пломбой, установленной в металлическую «чашечку», на винт расположенный под заводским номером, методом давления с оттиском изготовителя или саморазрушающейся пломбой в виде наклейки. Дополнительно, защита счетчика обеспечивается паролем, устанавливаемым пользователем и ограничивающим доступ к параметрам настройки, а также электронными пломбами.
Место нанесения знака утверждения типа
Пломбы электроснабжающей организации
Рисунок 2 - внешний вид счетчика с указанием мест пломбирования электроснабжающей организации
Место установки пломб ы
изготовителя
Место нанесения
заводского номера

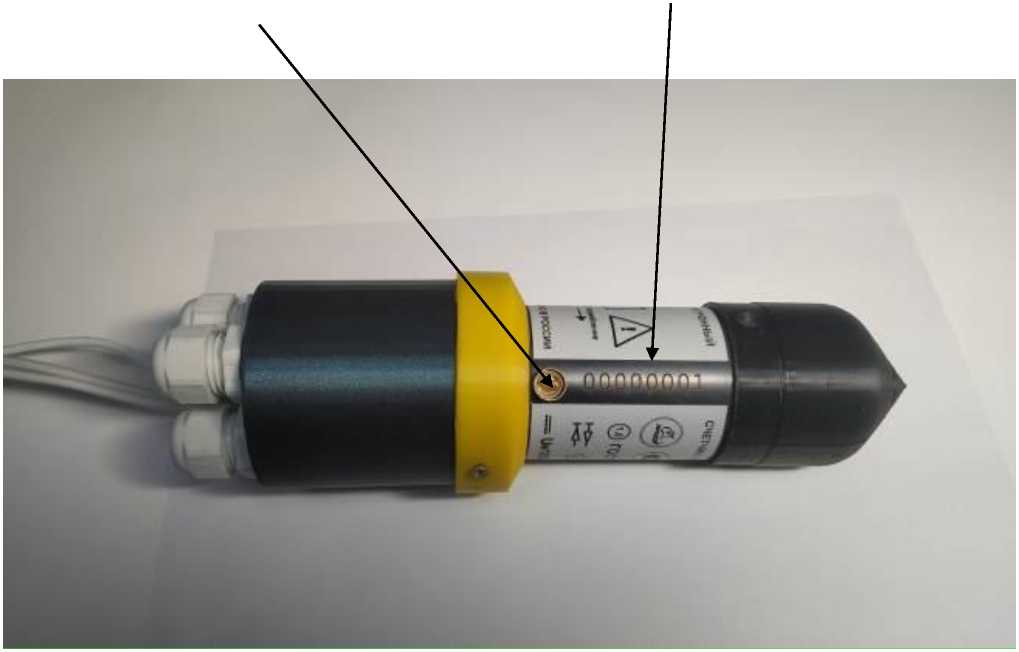

Рисунок 3 - внешний вид счетчика с местом нанесения заводского номера и установки пломбы изготовителя
Комплектность счетчика приведена в таблице 5.
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии постоянного тока электронный МУР 1001.5 SmartOn СКВТ |
_ |
1 шт. |
|
Формуляр |
АПГУ.410110.003ФО |
1 экз. |
|
Руководство по эксплуатации |
АПГУ.410110.003РЭ |
1 экз.2) |
|
Руководство оператора |
АПГУ.410110.003РО |
1 экз.2) |
|
Программное обеспечение |
Конфигуратор СКВТ |
1 экз.2) |
|
Методика поверки |
- |
1 экз. 2) |
|
Каналообразующая аппаратура |
- |
1 компл.1) |
|
Упаковочная коробка |
- |
1 шт. |
| ||
Основные метрологические и технические характеристики счетчиков приведены в таблицах 3 и 4.
Таблица 3 -
|
Наименование характеристики |
Значение |
|
Класс точности измерения электрической энергии по ГОСТ 10282-83 |
0,5; 1,0 |
|
Диапазон измерения электрической энергии с нарастающим итогом, кВт^ч |
от 0,01 до 999999,99 |
|
Входные сигналы измерения силы тока: -мВ; -В; -мА |
от 0 до 75 от 0 до 5 от 4 до 20 |
|
Номинальный ток (1н), А (по ГОСТ 10282-83) |
от 50 до 10 000 |
|
Максимальный ток, А |
1,5 1н |
|
Стартовый ток, % от 1н |
2 |
|
Номинальное напряжение (по ГОСТ 10282-83) , В |
от 100 до 1000 |
|
Максимальное напряжение, В |
1,4 ин |
|
Пределы допускаемой абсолютной погрешности хода часов при нормальных условиях применения, с/сут |
+0,5 |
Таблица 4 - Технические
|
Наименование характеристики |
Значение |
|
Электропитание от сети постоянного тока, напряжение питания, В |
от 9,6 до 14,4 |
|
Потребляемая мощность по цепи электропитания, Вт, не более |
0,5 |
|
Потребляемая мощность, Вт, не более:
|
0,12 0,05 |
|
Количество записей в журнале событий, не менее |
100 |
|
Длительность хранения информации при отключении электропитания, лет |
20 |
|
Срок службы батареи, лет, не менее |
16 |
|
Нормальные условия применения:
|
от +15 до +25 от 30 до 80 от 84 до 106 |
Окончание таблицы 4
|
Наименование характеристики |
Значение |
|
Рабочий диапазон температуры, °C |
от -30 до +50 |
|
Диапазон температур транспортирования и хранения, °C |
от -50 до +60 |
|
Габаритные размеры (длинахдиаметр), мм, не более |
235x72 |
|
Масса, кг, не более |
1,0 |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
280 000 |
