Номер по Госреестру СИ: 94440-25
94440-25 Пистонфон
(42АА)
Назначение средства измерений:
Пистонфон 42АА (далее - пистонфон) предназначен для
воспроизведения номинального уровня звукового давления (далее - УЗД) на опорной частоте в камере малого объема (далее - КМО).
Внешний вид.
Пистонфон
Рисунок № 1
Общие сведения
Дата публикации - 30.01.2025
Срок свидетельства -
Номер записи - 196245
ID в реестре СИ - 1422940
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - G.R.A.S. Sound & Vibration A/S
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№170 от 2025.01.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Пистонфон (42АА)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений G.R.A.S. Sound & Vibration A/S
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
84954-22 25.03.2027 |
Капсюли микрофонные конденсаторные, G.R.A.S. 40 G.R.A.S. Sound & Vibration A/S (ДАНИЯ ) |
ОТ МП |
1 год |
|
91007-24 |
Пистонфон, 42АА G.R.A.S. Sound & Vibration A/S (ДАНИЯ ) |
ОТ МП |
1 год |
|
94440-25 |
Пистонфон, 42АА G.R.A.S. Sound & Vibration A/S (ДАНИЯ ) |
ОТ МП |
1 год |
Простой и наглядный отчет, показывающий в динамике частоту добавления во ФГИС АРШИН средств измерений по конкретному производителю.
Отчет представлен в виде графика и таблицы. График имеет возможность масштабирования и выгрузку данных в Exel. Таблица поддерживает возможность поиска и сортировки по любому из полей.
В таблице выводится информация по всем типам СИ, выбранного производителя, которая включает в себя:
- рег. номер в ФГИС АРШИН
- дата публикации
- наименование СИ и обозначение
- наименование и страну изготовителя
- ссылки на описание типа и методику поверки
- межповерочный интервал в соответствии с описанием типа
Кто поверяет Пистонфон (42АА)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Пистонфон (42АА)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Использование по назначению» документа «Пистонфон 42АА. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал».
ПравообладательG.R.A.S. Sound & Vibration A/S, Дания
Адрес: Skovlytoften 33, DK 2840 Holte, Denmark
Испытательный центр
Федеральное государственное унитарное предприятие научно-исследовательский институт физико-технических измерений» (ФГУП «ВНИИФТРИ») Адрес юридического лица: 141570, Московская обл., рп. Менделеево, промзона ФГУП «ВНИИФТРИ» Адрес места осуществления деятельности: 141570,«Всероссийский и радиотехнических
г. Солнечногорск,
г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Конструктивно пистонфон представляет собой портативный переносной прибор. Пистонфон состоит из КМО и двух поршней, удерживаемых пружиной и приводимых в движение электродвигателем с помощью кулачкового механизма.
Принцип действия пистонфона основан на перемещении по синусоидальному закону двух одинаковых поршней, приводящем к изменению объема КМО, что в свою очередь вызывает изменение звукового давления, значение которого зависит от величины смещения поршней. Величина смещения поршней задается геометрическими размерами поршней и кулачкового механизма и является постоянной, что позволяет получить сигнал звукового давления высокой стабильности уровня и частоты.
При использовании пистонфона в условиях атмосферного давления отличного от 101,3 кПа, для воспроизводимого УЗД применяются соответствующие корректирующие поправки, определяемые по барометру ZC0002K.
Питание пистонфона осуществляется от четырёх элементов питания типа АА.
Общий вид пистонфона представлен на рисунке 1. Серийный номер в формате цифрового обозначения нанесён на пистонфон методом гравировки в формате цифрового обозначения в месте, указанном на рисунке 1. Пломбирование пистонфона не предусмотрено. Нанесение знака поверки на пистонфон не предусмотрено.
К средствам измерений данного типа относится пистонфон 42АА сер. № 586659.

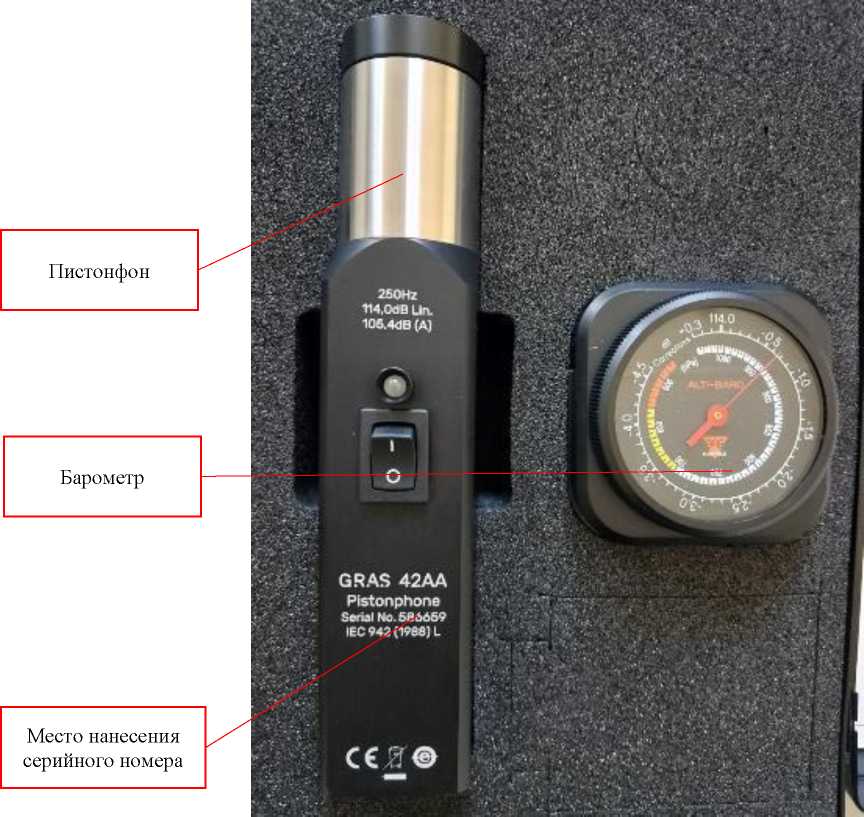

Рисунок 1 - Общий вид пистонфона
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальный воспроизводимый УЗД, дБ (исх. 20 мкПа) |
114 |
|
Доверительные границы (Р=0,95) допускаемой основной относительной погрешности воспроизведения УЗД, дБ |
±0,3* |
|
Частота воспроизводимого звукового давления, Гц |
250 |
|
Пределы допускаемой основной относительной погрешности частоты воспроизводимого звукового давления, % |
±1,0 |
|
Коэффициент гармоник воспроизводимого звукового давления, %, не более |
1,5 |
|
Пределы допускаемой дополнительной относительной погрешности воспроизведения УЗД при рабочих условиях применения, дБ |
±0,2 |
|
Пределы допускаемой дополнительной относительной погрешности частоты воспроизводимого звукового давления при рабочих условиях применения, % |
±1,0 |
|
* При использовании поправок в соответствии с разделом 1.4 «Пистонфон 42АА. Руководство по эксплуатации» |
.3 документа |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более | |
|
длина |
175 |
|
ширина |
35 |
|
высота |
35 |
|
Масса, г, не более |
325 |
|
Напряжение питания постоянного тока, В |
5 |
|
Потребляемый ток, мА |
250 |
|
Нормальные условия применения: | |
|
температура окружающего воздуха, °С |
от +20 до +26 |
|
относительная влажность окружающего воздуха, % |
от 40 до 65 |
|
атмосферное давление, кПа |
от 97 до 105 |
|
Рабочие условия применения: | |
|
температура окружающего воздуха, °С |
от -10 до +50 |
|
относительная влажность окружающего воздуха, % |
от 25 до 90 |
|
атмосферное давление, кПа |
от 97 до 105 |
