Номер по Госреестру СИ: 94463-25
94463-25 Приборы контроля опор контактной сети
(ПК-2)
Назначение средства измерений:
Приборы контроля опор контактной сети ПК-2 (далее - приборы) предназначены для измерения электрического сопротивления и напряжения постоянного тока.
Внешний вид.
Приборы контроля опор контактной сети
Рисунок № 1
Внешний вид.
Приборы контроля опор контактной сети
Рисунок № 2
Внешний вид.
Приборы контроля опор контактной сети
Рисунок № 3
Общие сведения
Дата публикации - 30.01.2025
Срок свидетельства - 27.01.2030
Номер записи - 196236
ID в реестре СИ - 1422931
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ПК-2,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Специальный Фонд Ремонтных Решений" (ООО "СФРР")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Статистика
Кол-во поверок - 34
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№167 от 2025.01.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Приборы контроля опор контактной сети (ПК-2)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Специальный Фонд Ремонтных Решений" (ООО "СФРР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94463-25 27.01.2030 |
Приборы контроля опор контактной сети, ПК-2 Общество с ограниченной ответственностью "Специальный Фонд Ремонтных Решений" (ООО "СФРР") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Приборы контроля опор контактной сети (ПК-2)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 34 | 34 | 0 | 0 | 34 | 34 | 0 |
Стоимость поверки Приборы контроля опор контактной сети (ПК-2)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) прибора является встроенным. ПО предназначено для измерения, преобразования, обработки и передачи измерительной информации во внешние измерительные системы. ПО установлено в энергонезависимую память, недоступно для изменения в процессе эксплуатации и не может быть считано через какой-либо интерфейс и изменено. Метрологические характеристики прибора нормированы с учетом ПО.
Уровень защиты ПО устройства «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на шильдик, наклеиваемый на верхнюю панель прибора в месте, указанном на рисунке 3, и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 2.3 «Использование прибора» руководства по эксплуатации РЭ 26.51.66-009-50777030-2023.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений утверждении государственной электрического напряжения
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об поверочной схемы для средств измерений постоянного и электродвижущей силы»;
Приказ Росстандарта от государственной поверочной схемы постоянного и переменного тока»;
Приказ Росстандарта от
30
для
30
№ 3456 «Об утверждении
декабря 2019 г.
декабря государственной поверочной схемы для средств постоянного тока в диапазоне от 1 до 500 кВ»;
Прибор контроля опор контактной
ТУ 26.51.66-009-50777030-2023.
2022 г. № 3344 «Об утверждении измерений электрического напряжения
сети ПК-2. Технические условия.
Общество с ограниченной ответственностью «Специальный Фонд Ремонтных Решений» (ООО «СФРР»)
ИНН 9703043396
Юридический адрес: 127006, г. Москва, вн.тер.г. муниципальный округ Тверской, ул. Малая Дмитровка., д. 25, стр. 2, помещ. 1, ком. 22 Телефон: 8 (495) 374-69-96
E-mail: info@sfrr.ru
Изготовитель
Общество с ограниченной ответственностью «Специальный Фонд Ремонтных Решений» (ООО «СФРР»)ИНН 9703043396
Адрес: 127006, г. Москва, вн.тер.г. муниципальный округ Тверской, ул. Малая Дмитровка., д. 25, стр. 2, помещ. 1, ком. 22 Телефон: 8 (495) 374-69-96
E-mail: info@sfrr.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест' Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Специальный Фонд Ремонтных Решений» (ООО «СФРР»)ИНН 9703043396
Юридический адрес: 127006, г. Москва, вн.тер.г. муниципальный округ Тверской, ул. Малая Дмитровка., д. 25, стр. 2, помещ. 1, ком. 22 Телефон: 8 (495) 374-69-96
E-mail: info@sfrr.ru
Приборы выполнены в виде моноблока. На передней панели расположены 8 кнопок управления, клеммы подключения, гнездо зарядного устройства, а так же дисплей e-ink.
Приборы предназначены для оценки опасности электрокоррозионного состояния опор контактной сети железных дорог постоянного и переменного тока,
Принцип действия прибора основан на автоматическом преобразовании электрического сопротивления и напряжения постоянного тока в дискретную форму, затем с помощью цифрового кодирования выводе этого значения в виде чисел на дисплей,
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель приборов в месте, указанном на рисунке 2,
Общий вид прибора представлен на рисунке 1, Место нанесения заводского номера представлено на рисунке 2. Места пломбирования от несанкционированного доступа и нанесения знака утверждения типа представлены на рисунке 3,

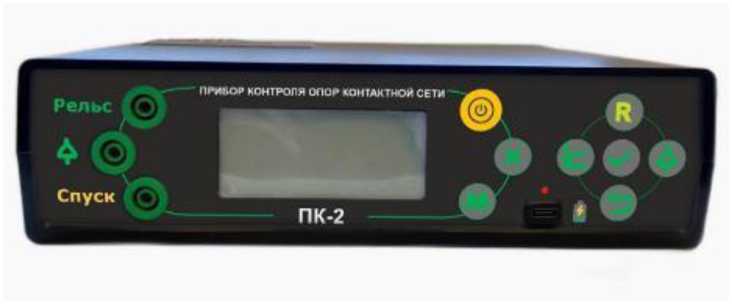

Рисунок 1 - Общий вид приборов контроля опор ПК-2

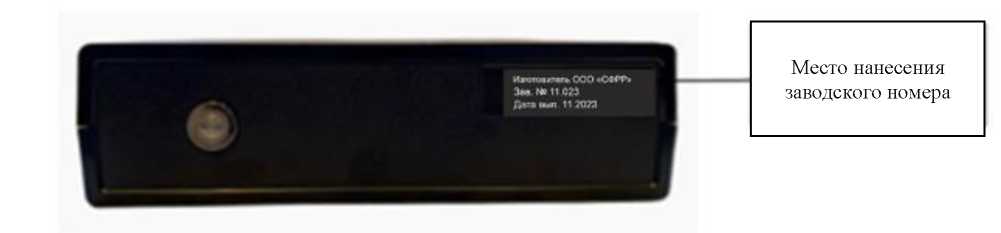

Рисунок 2 - Место нанесения заводского номера
Место нанесен!»
знака
Место пломбкровання от
нес анкцио нпроваиного доступа

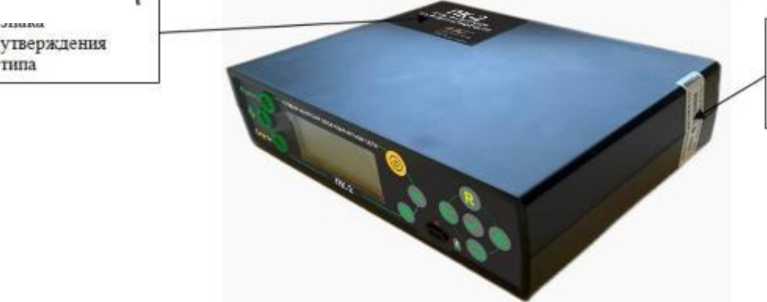

Рисунок 3 - Место пломбирования от несанкционированного доступа и место нанесения знака утверждения типа
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления, Ом |
от 1,0 до 998000,0 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления, % |
±2,5 |
|
Диапазон измерений напряжения постоянного тока, В |
от -500,0 до +500,0 |
|
Пределы допускаемой относительной погрешности и измерений напряжения постоянного тока, % |
±2,5 |
таблицы 1
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения напряжения постоянного тока в режиме пробоя защитных устройств, В |
от 500 до 1800 |
|
Пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока в режиме пробоя защитных устройств, % |
±5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50 |
|
Габаритные размеры, мм, не более - длина |
226 |
|
- ширина |
165 |
|
- высота |
60 |
|
Масса прибора, кг, не более |
1,5 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +40 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Время непрерывной работы от автономного источника питания, ч |
8 |
