Сведения о средстве измерений: 94461-25 Устройство распределенного ввода-вывода

Номер по Госреестру СИ: 94461-25
94461-25 Устройство распределенного ввода-вывода
(IntegRate)

Назначение средства измерений:
Устройство распределенного ввода-вывода IntegRate (далее предназначено для измерения аналоговых сигналов от первичных - устройство) измерительных преобразователей (датчиков) в виде напряжения постоянного тока, частоты, сигналов термопар и термопреобразователей сопротивления и преобразования этих сигналов в единицы физических величин, а также для приема и обработки дискретных сигналов и формирования управляющих и аварийных дискретных сигналов на основе полученных измерений.

сертификация программного обеспечения
Внешний вид. Устройство распределенного ввода-вывода, http://oei-analitika.ru рисунок № 1
Внешний вид.
Устройство распределенного ввода-вывода
Рисунок № 1
Внешний вид. Устройство распределенного ввода-вывода, http://oei-analitika.ru рисунок № 2
Внешний вид.
Устройство распределенного ввода-вывода
Рисунок № 2

Общие сведения

Дата публикации - 30.01.2025
Срок свидетельства -
Номер записи - 196234
ID в реестре СИ - 1422929
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

-,

Производитель

Изготовитель - Фирма FEV GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.

Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).

На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.

Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.

В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№167 от 2025.01.27 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Устройство распределенного ввода-вывода (IntegRate)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма FEV GmbH

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
94461-25

Устройство распределенного ввода-вывода, IntegRate
Фирма FEV GmbH (ГЕРМАНИЯ )
ОТ
МП
3 года

После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".

Стоимость 200 руб. или по подписке

Кто поверяет Устройство распределенного ввода-вывода (IntegRate)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "КЭР-АВТОМАТИКА"
(RA.RU.314473)
  • -
  • 2 2 2 0 0 2 2 0

    Стоимость поверки Устройство распределенного ввода-вывода (IntegRate)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) устройства делится на 2 группы - встроенное программное обеспечение (ВПО) и внешнее, устанавливаемое на персональный компьютер. метрологические характеристики, устанавливается модулей ввода-вывода в производственном цикле в процессе эксплуатации изменению не подлежит.

    ВПО, влияющее на в энергонезависимую память на предприятии-изготовителе и Метрологические характеристики модулей ввода-вывода нормированы с учетом ВПО.

    TestCellManager, не влияющее для конфигурации и настройки измерительных каналов, диапазон подключаемого измерительного

    Внешнее программное обеспечение FEV на метрологические характеристики, предназначено параметров модулей (выбор количества используемых измерения или воспроизведения сигналов, тип преобразователя (датчика) и др.).

    Внешнее программное обеспечение не даёт доступ к внутренним программным микрокодам модулей ввода-вывода и не позволяет вносить изменения в ВПО.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

    Таблица 1 -

    данные ПО

    Идентификационные данные (признаки)

    Значение

    ВПО

    Внешнее ПО

    Идентификационное наименование ПО

    CiA 404

    TCM TestCellManager

    Номер версии (идентификационный номер) ПО

    V4.10

    2011 FR (3.4.7)

    Цифровой идентификатор ПО

    -

    -

    Алгоритм вычисления цифрового идентификатора ПО

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится в левый верхний угол титульного листа руководства по эксплуатации и паспорта-формуляра типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1.2 «Принцип работы» Руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

    Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».

    Правообладатель

    Фирма FEV GmbH, Германия

    Адрес: NeuenhofstraBe 181 D-52078 Aachen, Germany

    Телефон (факс): +49 241 5689-0, +49 241 5689-119

    Изготовитель

    Фирма FEV GmbH, Германия
    Адрес: NeuenhofstraBe 181 D-52078 Aachen, Germany
    Телефон (факс): +49 241 5689-0, +49 241 5689-119

    Испытательный центр

    «КЭР-Автоматика»
    Общество с ограниченной ответственностью (ООО «КЭР-Автоматика»)
    Адрес: 420029, Республика Татарстан, г. Казань, ул. Сибирский Тракт, д. 34Л, помещ. 1022
    Телефон (факс): (843) 528-05-70
    E-mail: office2@keravt.ru

    Правообладатель

    Фирма FEV GmbH, Германия
    Адрес: NeuenhofstraBe 181 D-52078 Aachen, Germany
    Телефон (факс): +49 241 5689-0, +49 241 5689-119

    Принцип действия устройства основан на преобразовании аналоговых сигналов в цифровой код аналого-цифровым преобразователем с его последующей обработкой по методу наименьших квадратов и дальнейшим преобразованием цифрового кода в единицы физических величин.

    Конструктивно устройство состоит из модулей:

    • - модули IntegRate TC16, предназначенные для измерения сигналов термопар типа К по ГОСТ Р 8.585-2001;

    • - модуль IntegRate   PT16,   предназначенный для измерения сигналов

    термопреобразователей сопротивления типа Pt100 по ГОСТ 6651-2009;

    • - модули IntegRate AI16U, предназначенные для измерения сигналов напряжения постоянного тока;

    • - модуль IntegRate FI4, предназначенный для измерения сигналов частоты;

    • - модуль IntegRate DIO16, предназначенный для приема дискретных сигналов;

    • - модуль IntegRate DIO8, предназначенный для формирования управляющих и аварийных дискретных сигналов.

    Модули устройства крепятся на шасси для установки в 19'' стойку.

    Передача данных между модулями устройства осуществляется с применением протокола обмена данными CANopen.

    Все аналоговые модули ввода-вывода обеспечивают гальваническую изоляцию между питающим напряжением и измерительными цепями.

    К средству измерений данного типа относится устройство распределенного ввода-вывода IntegRate заводской № 171202, включая модуль IntegRate FI4 (зав. № 20А0), модуль IntegRate DIO16 (зав. № 30А0), модуль IntegRate DIO8 (зав. № 31А0), модуль IntegRate PT16 (зав. № 24А0), модули IntegRate AI16U (зав. №№ 25А0, 26А0, 27А0, 28А0), модули IntegRate TC16 (зав. №№ 21А0, 22А0, 23А0).

    номер в виде буквенно-цифрового обозначения, однозначно устройство, наносится в виде наклейки в нижней части шкафа Заводской номер в виде буквенно-цифрового обозначения, однозначно каждый модуль в составе устройства, наносится в виде наклейки модуля с лицевой стороны. Так же заводские номера устройства и

    Конструкция устройства не предусматривает возможности пломбировки. Защита от несанкционированного доступа к компонентам устройства обеспечивается наличием специальных ключей для шкафа, содержащего модули ввода-вывода.

    Заводской идентифицирующий с лицевой стороны. идентифицирующий на корпус каждого модулей в его составе заносятся в паспорт-формуляр устройства типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид устройства представлен на рисунке 1.

    Обозначение мест нанесения заводских номеров и защита от несанкционированного доступа представлены на рисунке 2.

    Внешний вид. Устройство распределенного ввода-вывода (IntegRate), http://oei-analitika.ru

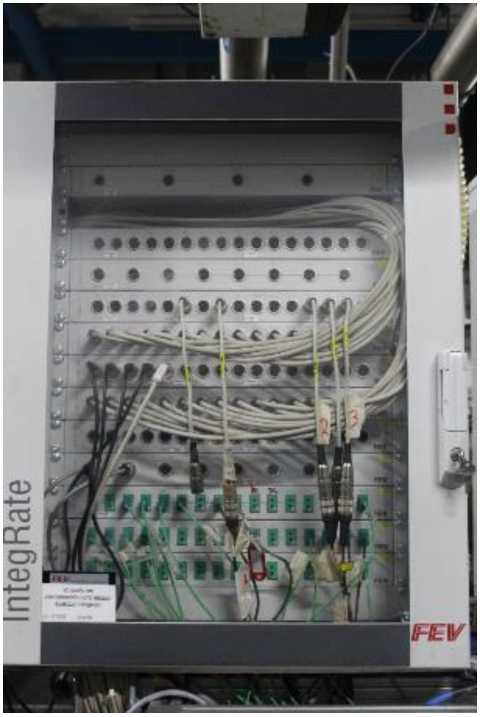

    Рисунок 1 - Общий вид устройства распределенного ввода-вывода IntegRate

    Внешний вид. Устройство распределенного ввода-вывода (IntegRate), http://oei-analitika.ru

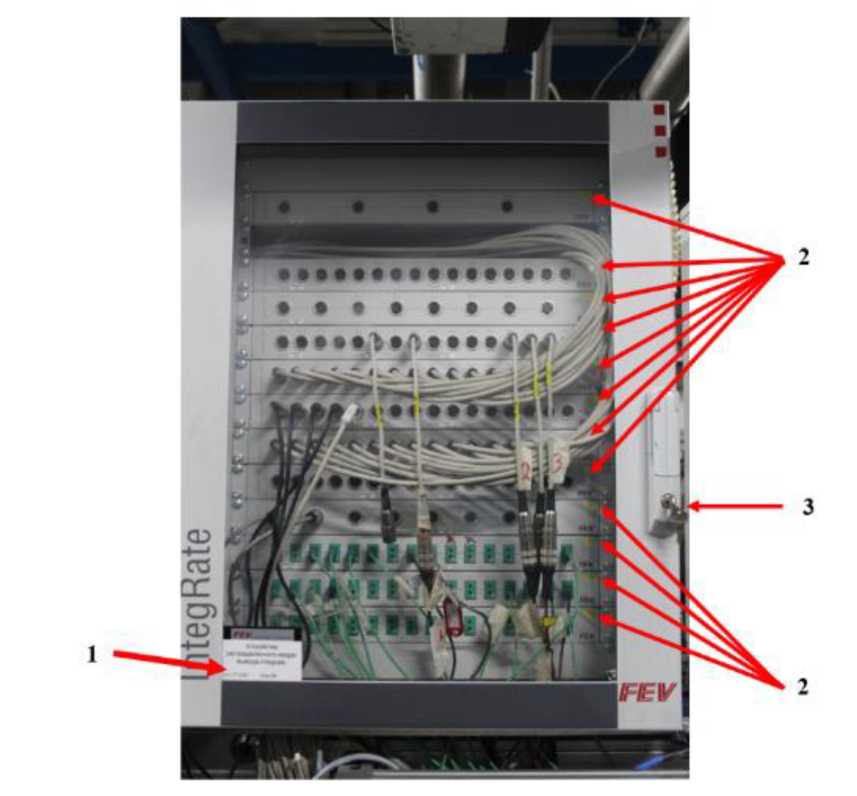

    Рисунок 2 - Место нанесения заводского номера устройства (1), заводских номеров модулей в составе устройства (2) и защита от несанкционированного доступа (3)


    Таблица 5 - Комплектность

    Наименование

    Обозначение

    Количество

    Устройство распределенного ввода-вывода

    IntegRate, зав. №

    1 компл.

    IntegRate в составе:

    171202

    - модуль IntegRate TC16

    IntegRate TC16

    3 шт.

    - модуль IntegRate РТ16

    IntegRate РТ16

    1 шт.

    - модуль IntegRate AI16U

    IntegRate AI16U

    4 шт.

    - модуль IntegRate FI4

    IntegRate FI4

    1 шт.

    - модуль IntegRate DIO16

    IntegRate DIO16

    1 шт.

    - модуль IntegRate DIO8

    IntegRate DIO8

    1 шт.

    Руководство по эксплуатации

    IntegRate.171202.РЭ

    1 шт.

    Паспорт-формуляр

    IntegRate.171202.ПФ

    1 шт.

    Методика поверки

    -

    1 шт.

    Внешнее программное обеспечения

    FEV TestCellManager

    1 компл.


    Таблица 2 - Метрологические характеристики модулей аналогового ввода-вывода в составе устройства

    Модуль

    Диапазоны измерений аналоговых сигналов/разрядность цифровых сигналов

    Пределы допускаемой абсолютной - (Л) (приведенной - (у) 1), относительной - (5)) погрешности при рабочих условиях эксплуатации

    на входе

    на выходе

    1

    2

    3

    4

    IntegRate TC16 16 аналоговых входных каналов

    сигналы от термопар типа

    K по ГОСТ Р 8.585-2001:

    от -200 до +1200 °С (от -5,891 до 48,838 мВ)

    16 бит

    Л = ±0,8 °С

    IntegRate PT16 16 аналоговых входных каналов

    сигналы от термопреобразователей сопротивления типа Pt100 по ГОСТ 6651-2009: от -200 до +600 °С (от 18,52 до 313,71 Ом)

    16 бит

    Л =±0,35 °С2)

    IntegRate AI16U 16 аналоговых входных каналов

    от -10 до +10 В

    16 бит

    Y = ±0,5 %

    IntegRate FI4

    4 аналоговых входных канала

    от 1 до 10000 Гц включ. св. 10000 до 100000 Гц включ.

    св. 100000 до 500000 Гц

    16 бит

    Л = ±0,1 Гц

    Л = ±1,0 Гц 5 = ±0,001 %

    Примечания:

    1) Нормирующим значением для расчета приведенной погрешности является максимальное значение диапазона измерений;

    2)При четырехпроводной схеме подключения.

    Таблица 3 - Основные технические

    Наименование характеристики

    Значение

    Напряжение питания постоянным током, В

    от 9 до 32

    Условия эксплуатации:

    • - диапазон рабочих температур, °С

    • - относительная влажность окружающего воздуха без конденсации, %, не более

    • - атмосферное давление, кПа

    от +15 до +35

    90

    от 84 до 106,7

    Габаритные размеры (ширина х длина х высота), мм, не более

    600х375х745

    Таблица 4 - Показатели надежности устройства

    Наименование характеристики

    Значение

    Средний срок службы, лет

    10
