Сведения о средстве измерений: 94449-25 Датчики термоэлектрические

Номер по Госреестру СИ: 94449-25
94449-25 Датчики термоэлектрические
(Cai Huang Thermoelectricity)

Назначение средства измерений:
Датчики термоэлектрические Cai Huang Thermoelectricity предназначены для измерений средней мощности лазерного излучения. (далее - датчики)

сертификация программного обеспечения
Внешний вид. Датчики термоэлектрические, http://oei-analitika.ru рисунок № 1

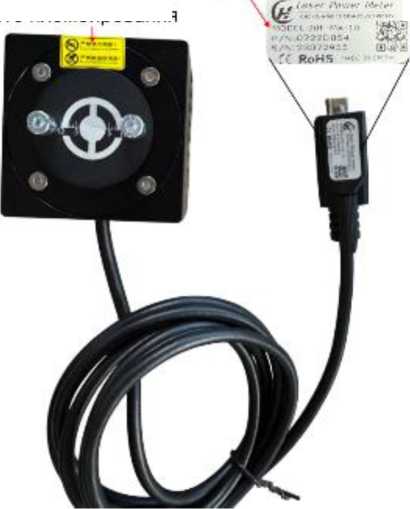

Внешний вид.
Датчики термоэлектрические
Рисунок № 1
Внешний вид. Датчики термоэлектрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики термоэлектрические
Рисунок № 2

Общие сведения

Дата публикации - 30.01.2025
Срок свидетельства - 27.01.2030
Номер записи - 196222
ID в реестре СИ - 1422917
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - ShenZhen CaiHuang Thermoelectricity Technology Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
